Προσθήκη Συστατικών Στοιχείου Βιβλιοθήκης
Σημείωση: Μέρος του add-on Library Part Maker. Δείτε: Library Part Maker.
Μέσα στην Περιοχής Σχεδίασης, χρησιμοποιήστε τα 2D και 3D εργαλεία για να σχεδιάσετε τα συστατικά του Στοιχείου Βιβλιοθήκης.
Σημείωση: Συνιστάται να ενοποιήσετε και να ελέγξετε τις ρυθμίσεις χαρακτηριστικών των εργαλείων του Archicad πριν σχεδιάσετε ή μοντελοποιήσετε τους ορισμούς των Στοιχείων Βιβλιοθήκης. Αυτό θα σας βοηθήσει να αποφύγετε ανεπιθύμητα χαρακτηριστικά ως παραμέτρους στη διεπαφή χρήστη Στοιχείου Βιβλιοθήκης. Η διαμόρφωση των ρυθμίσεων χαρακτηριστικού του εργαλείου σας στην παλέτα Αγαπημένα είναι ο καλύτερος τρόπος για να ελαχιστοποιήσετε τα σφάλματα και να αποφύγετε την επίπονη διαδικασία ελέγχου των ρυθμίσεων χαρακτηριστικών εργαλείου κάθε φορά.

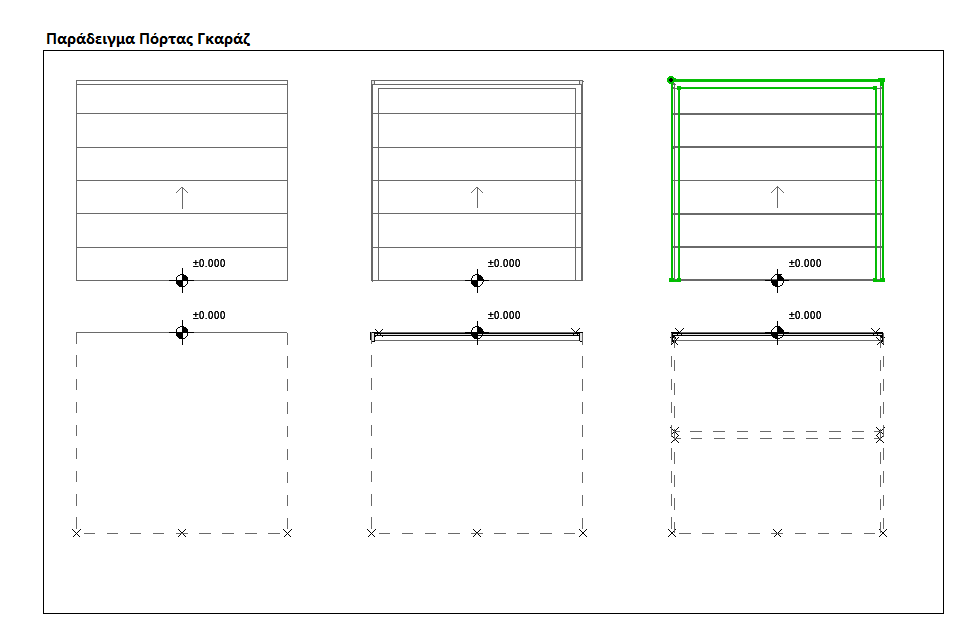

Στο ακόλουθο παράδειγμα εμφανίζονται τα συστατικά του 3D μοντέλου στην επάνω σειρά (με αυξανόμενο LOD από αριστερά προς τα δεξιά) και τα 2D σύμβολα στην κάτω σειρά.
Σημείωση: Για να εστιάσετε σε μία συγκεκριμένη Περιοχή Σχεδίασης στην Κάτοψη, χρησιμοποιήστε τη λειτουργία Zoom από την παλέτα LPM βλέπε Εστίαση σε μία Περιοχή Σχεδίασης.
Αρχές Σχεδίασης για 2D Σύμβολα
•Σχεδιάστε 2D σύμβολο(α) χρησιμοποιώντας οποιοδήποτε 2D εργαλείο του Archicad (εκτός από το εργαλείο Κείμενο).
Για μία πόρτα/παράθυρο, ο προσανατολισμός του 2D συμβόλου πρέπει να ευθυγραμμίζεται με τον οριζόντιο άξονα (x). Η εξωτερική πλευρά του ανοίγματος πρέπει να είναι στραμμένη προς τα πάνω (βλ. Παραδείγματα Επιπέδου Λεπτομέρειας 2D Συμβόλου).
•Χρησιμοποιήστε το Εργαλείο Χαρ. Σημείο για να ορίσετε ειδικά 2D χαρ. σημεία (ισχύει μόνο για 2D Σύμβολα)
•Εκχωρήστε μία αρχή περιεχομένου σε κάθε συστατικό (βλ Καθορισμός Αρχής Συστατικών (Τοποθέτηση Διαστάσεων-Στάθμες)
•Οποιαδήποτε Στοιχεία Βιβλιοθήκης χρησιμοποιούνται στα 2D Σύμβολά σας θα πρέπει να διασπώνται σε 2D πρωτογενή στοιχεία (γραμμές, τόξα, πολυγραμμές κ.λπ.)
Καθορισμός Αρχής Συστατικών (Τοποθέτηση Διαστάσεων-Στάθμες)

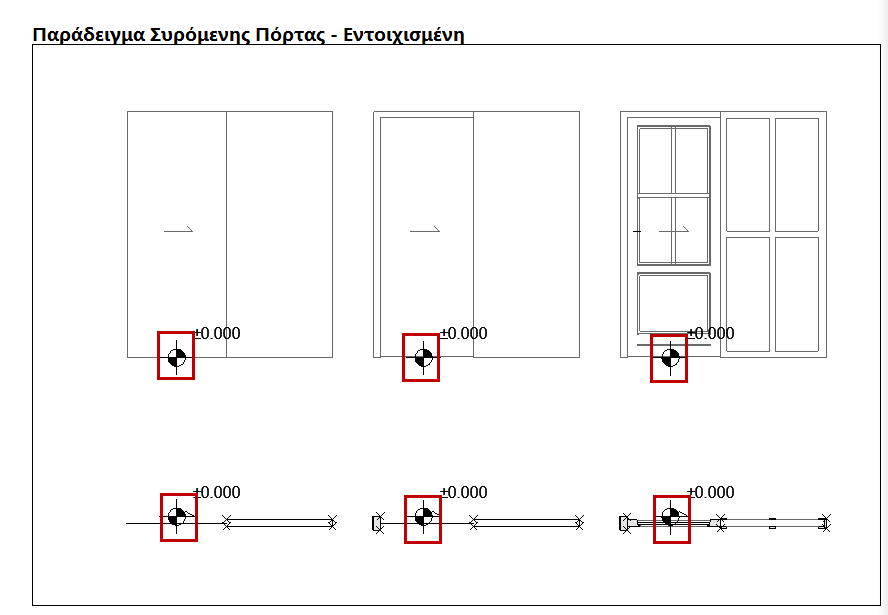

Για κάθε στοιχείο (τόσο για το 2D Σύμβολο όσο και για το 3D Μοντέλο), χρησιμοποιήστε το Εργαλείο Διάσταση (Στάθμες) για να τοποθετήσετε μία Αρχή (Αφετηρία) Περιεχομένου. Χρησιμοποιείται για την ευθυγράμμιση του περιεχομένου του 2D Συμβόλου και του 3D Μοντέλου κατά την αποθήκευση του Στοιχείου Βιβλιοθήκης.
Η αφετηρία μπορεί να τοποθετηθεί σε οποιαδήποτε θέση, αρκεί να είναι ευθυγραμμισμένη με τις αφετηρίες άλλων συστατικών. Η συνιστώμενη προσέγγιση είναι να τοποθετείτε την αρχή στο κέντρο ενός αντικειμένου ή (στην περίπτωση ακανόνιστων 2D συμβόλων και 3D μοντέλων) στο περικλείον πλαίσιό του.
Στην αφετηρία πρέπει να ανατεθεί ένας τύπος συστατικού για κάθε χρησιμοποιούμενο 2D Σύμβολο και 3D μοντέλο.
