1.Ενεργοποιήστε ένα εργαλείο Όδευσης από την εργαλειοθήκη: Όδευση Αεραγωγού, Όδευση Φορέα Καλωδίων ή Όδευση Σωλήνα.
2.Στο παράθυρο Κάτοψης ή 3D: Κάντε κλικ στη σειρά για να ορίσετε τα τμήματα και τους κόμβους του πολυγώνου της Όδευσης.
•Κάθε κλικ αντιπροσωπεύει έναν κόμβο, ο οποίος συνδέει τα γειτονικά τμήματα.
•Η γραμμή αναφοράς βρίσκεται στο κέντρο του στοιχείου Όδευσης
•Πατήστε Backspace για να διαγράψετε το τελευταίο τμήμα που τοποθετήθηκε
3.Για να ολοκληρώσετε την Όδευση, κάντε κλικ για δεύτερη φορά στο τέλος του τελευταίου τμήματος.
Το αποτέλεσμα είναι ένα μόνο στοιχείο Όδευσης.
Οι αγκώνες και τα συστολικά δημιουργούνται αυτόματα σε κάθε κόμβο.
Όταν τερματίζετε ένα στοιχείο όδευσης σε ένα τερματικό, ένα παρελκόμενο ή εξάρτημα, χρησιμοποιήστε τα βέλη άνω και κάτω για να βοηθήσετε στην εύρεση κατάλληλων επιλογών σύνδεσης της όδευσης. (Δείτε: Τοποθέτηση Τερματικού, Παρελκόμενου ή Εξαρτήματος)
Η ροή του υλικού (π.χ. νερό ή αέρας) που διοχετεύεται από ένα δεδομένο στοιχείο Όδευσης είναι πάντα σταθερή.
Αλλαγή παραμέτρου Όδευσης εν κινήσει
Μόλις ξεκινήσετε την τοποθέτηση ενός στοιχείου όδευσης, μπορείτε να αλλάξετε τη διατομή του στον Ιχνηλάτη.

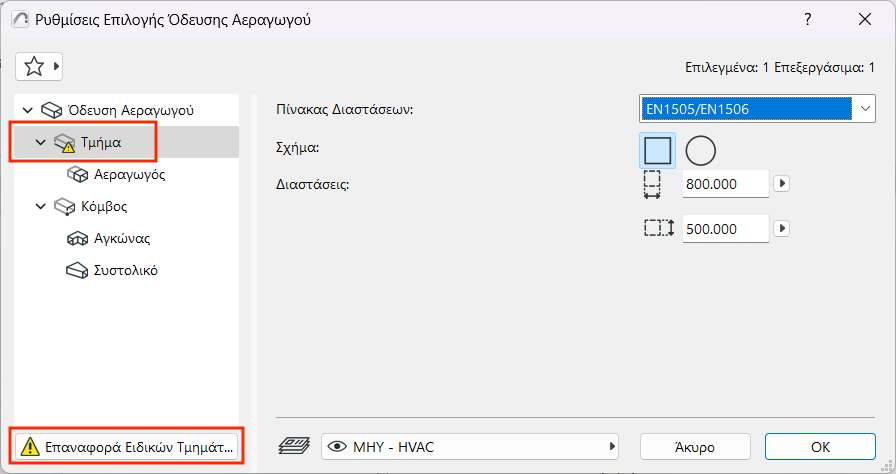

Επειδή έχετε αλλάξει την αρχική τιμή παραμέτρου του τμήματος, εμφανίζεται στον διάλογο ρυθμίσεων ως «ειδικό".

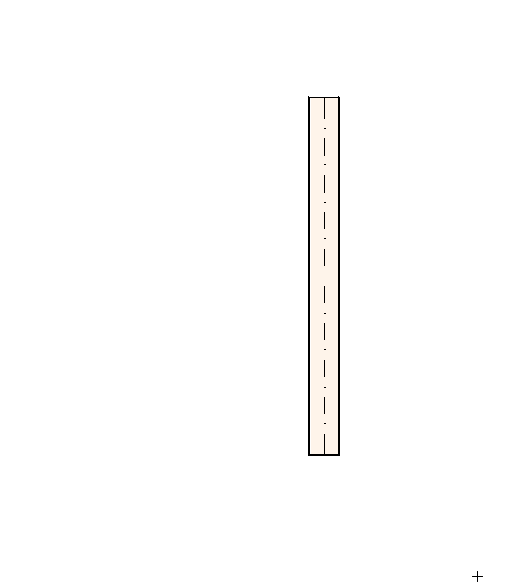

Προσθήκη Κλάδου στο Στοιχείο Όδευσης
Μπορείτε να προσθέσετε έναν κλάδο σε οποιοδήποτε τοποθετημένο στοιχείο όδευσης. Ο κόμβος διακλάδωσης προστίθεται αυτόματα.
Αφού δημιουργηθεί ένας κλάδος, η αρχική όδευση χωρίζεται σε πολλαπλά στοιχεία όδευσης.
Συγχώνευση Οδεύσεων
Οι Οδεύσεις θα συγχωνευθούν εάν:
•Ένας ακραίος κόμβος ενός στοιχείου Όδευσης συνδέεται με τον ακραίο κόμβο ενός άλλου
•Ένας κλάδος διαγράφεται (οι υπόλοιπες Οδεύσεις θα συγχωνευθούν)
Ένας κόμβος τέλους κλάδου μετακινείται, αποσυνδέοντας τον προηγούμενο κλάδο.
Τοποθετήσετε την Όδευση με το Μαγικό Ραβδί
Χρησιμοποιήσετε το Μαγικό Ραβδί για να τοποθετήσετε μία όδευση με ένα μόνο κλικ, βάσει μίας υπάρχουσας πολυΓΡΑΜΜΗΣ ή ενός πολυγώνου.
1.Σχεδιάστε μία γραμμή ή ένα τόξο
2.Επιλέξτε ένα ΜΗΥ εργαλείο (Αεραγωγό, Σωλήνα ή Φορέα Καλωδίων).
3.Πατήστε το πλήκτρο Spacebar (Διάστημα) για να ενεργοποιήσετε το Μαγικό Ραβδί, και στη συνέχεια κάντε κλικ στην πολυΓΡΑΜΜΗ ή στο πολύγωνο.
Εύκαμπτος Αεραγωγός
Χρησιμοποιήστε αυτό το εργαλείο για να δημιουργήσετε εύκολα μία ευέλικτη γεωμετρία χρησιμοποιώντας εισαγωγή τύπου spline. Κάντε κλικ στη θύρα ενός υπάρχοντος στοιχείου όδευσης για να το συνδέσετε ή κάντε διπλό κλικ για να τερματίσετε την είσοδο.
Ο εύκαμπτος αγωγός δεν θα προσθέσει συστολικά στα άκρα του και οι συνδέσεις με διαφορετικές διαστάσεις πρέπει να επιλυθούν στην όδευση.
Για εντολές επεξεργασίας σε εύκαμπτους αγωγούς, δείτε Επεξεργασία Όδευσης γραφικά.
