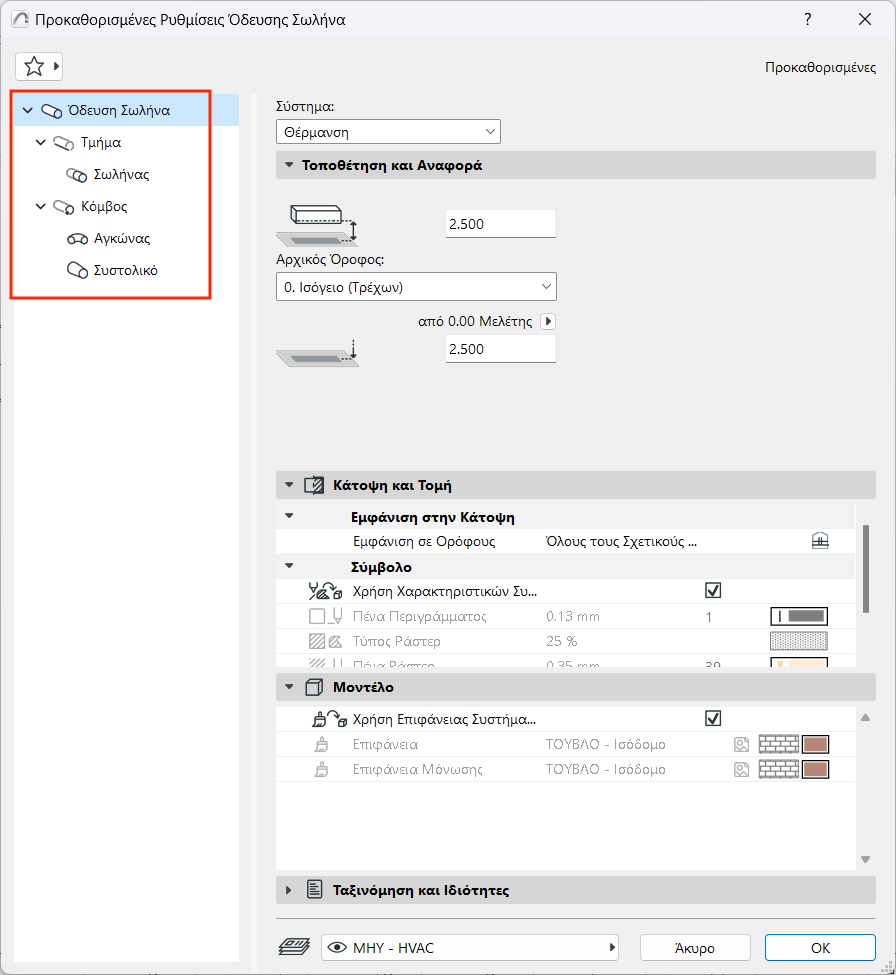

Κάθε ΜΗΥ Όδευση - Όδευση Αεραγωγού, Όδευση Φορέα Καλωδίων και Όδευση Σωλήνα - αποτελείται από μία ιεραρχία του κύριου στοιχείου Όδευσης, καθώς και των υποστοιχείων του: τμήματα και κόμβοι.
Κάθε ένας από τους διαλόγους Ρυθμίσεων Όδευσης αντικατοπτρίζει αυτή την ιεραρχία. Χρησιμοποιήστε τις σελίδες ρυθμίσεων για να ορίσετε προκαθορισμένες επιλογές για το στοιχείο Όδευσης και τα υποστοιχεία του.
Ρυθμίσεις Όδευσης - κύρια σελίδα
Ρυθμίσεις Εμφάνισης: Κάτοψη και Τομή, Εμφάνιση Μοντέλου
Ρυθμίσεις ΜΗΥ Στοιχείου (Αεραγωγός, Φορέας Καλωδίων, Σωλήνας, Αγκώνας, Συστολικό)
Όπως συμβαίνει με παρόμοια εργαλεία του Archicad (π.χ. Κιγκλίδωμα), μπορείτε να προσαρμόσετε οποιοδήποτε συγκεκριμένο υπο-στοιχείο. Μόλις μία ρύθμιση προσαρμοστεί και δεν είναι πλέον η προκαθορισμένη, ο διάλογος σας ειδοποιεί ότι ισχύει μία ειδική ρύθμιση.

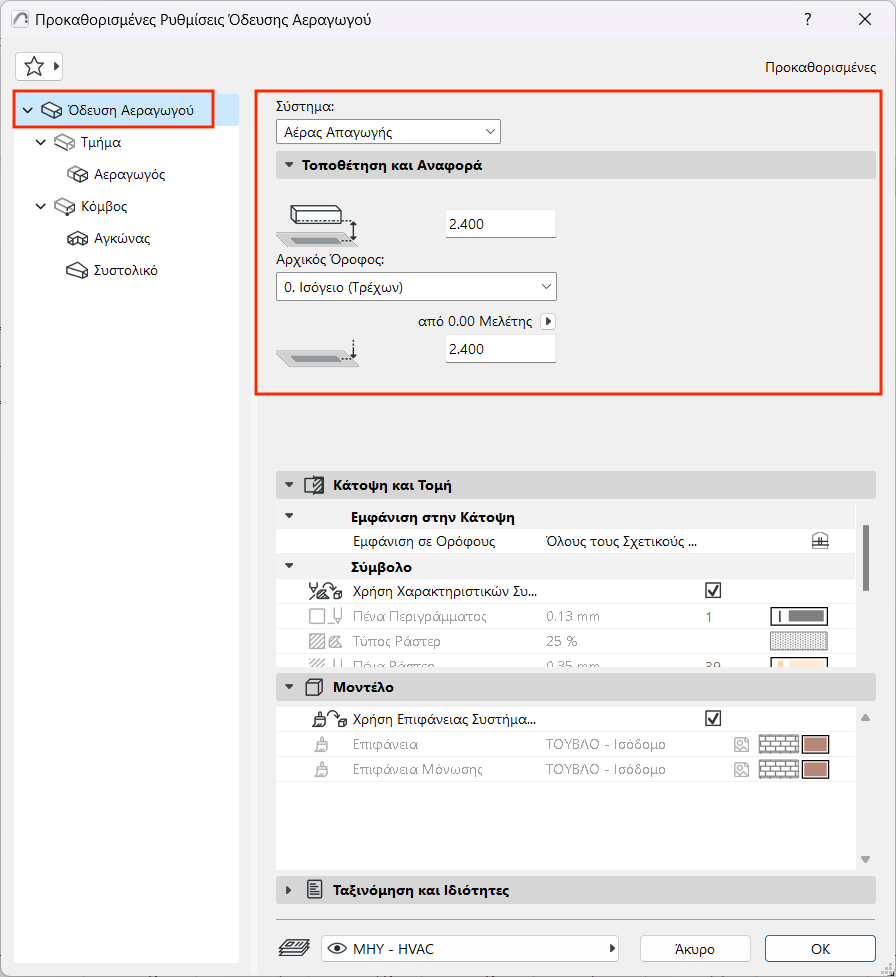

Ρυθμίσεις Όδευσης - κύρια σελίδα
1.Άνοιγμα Προκαθορισμένων Ρυθμίσεων του εργαλείου Όδευση
2.Στην κύρια σελίδα ρυθμίσεων Όδευσης, επιλέξτε ένα Σύστημα. Το ΜΗΥ Σύστημα καθορίζει την εμφάνιση της Όδευσης σε 2D και 3D. Δείτε: ΜΗΥ Συστήματα.
3.Ορίστε την Τοποθέτηση και Αναφορά του στοιχείου Όδευση:
•Αρχικό Όροφο και απόκλισή του από αυτό το επίπεδο
•Κάτω απόκλιση από την επιλεγμένη Στάθμη Αναφοράς
Ρυθμίσεις Εμφάνισης: Κάτοψη και Τομή, Εμφάνιση Μοντέλου
Ολόκληρο το στοιχείο Όδευσης έχει ομοιόμορφη εμφάνιση - δεν μπορείτε να προσαρμόσετε την εμφάνιση συγκεκριμένων υποστοιχείων.
•Εμφάνιση σε Ορόφους: Επιλέξτε σε ποιους ορόφους θα εμφανίζεται η ΜΗΥ Όδευση. Η προκαθορισμένη επιλογή για όλα τα ΜΗΥ στοιχεία είναι “Όλους τους Σχετικούς Ορόφους”.
–Τα ευθύγραμμα τμήματα εμφανίζονται ως τεμνόμενα στους ορόφους που τέμνουν
–Άλλα (μη ευθύγραμμα) ΜΗΥ στοιχεία που διαπερνούν ορόφους δεν έχουν εμφάνιση τεμνομένων - εμφανίζονται είτε στον έναν, είτε στον άλλον όροφο.

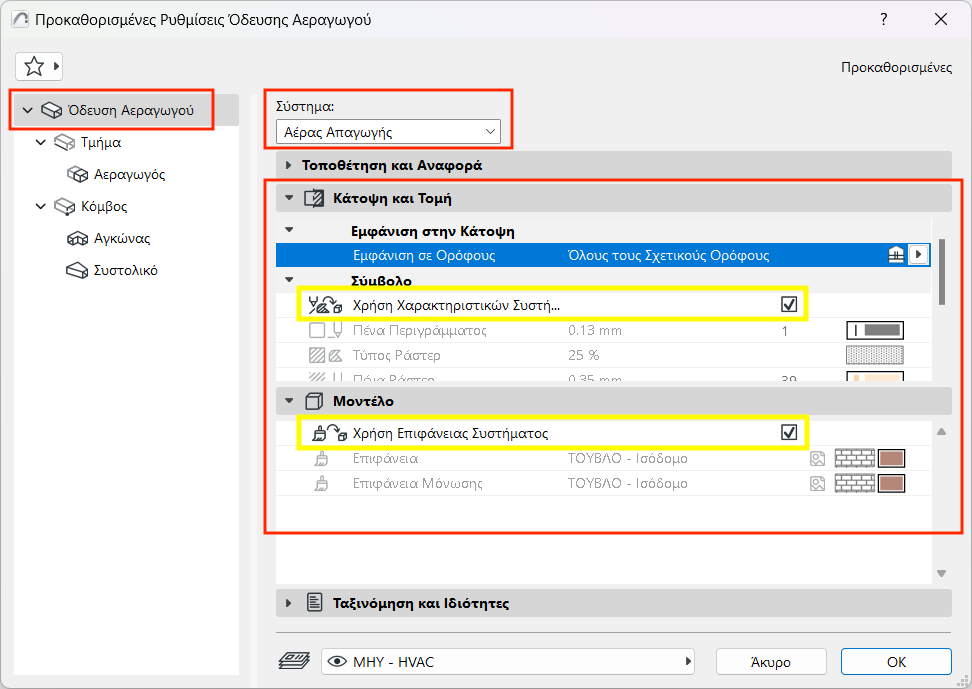

•Ράστερ, Γραμμές και Επιφάνειες: Εξ ορισμού, η Όδευση χρησιμοποιεί τα χαρακτηριστικά του Συστήματος που έχει επιλεγεί στο άνω μέρος του διαλόγου. Το κουτάκι "Χρήση Χαρακτηριστικών Συστήματος" για την Κάτοψη/Τομή και το "Χρήση Επιφάνειας Συστήματος" για το Μοντέλο) είναι τσεκαρισμένα, εξ ορισμού:
•Για να παρακάμψετε τα χαρακτηριστικά του ΜΗΥ Συστήματος για αυτήν την Όδευση: Καταργήστε το τσεκάρισμα από τα "Χρήση Χαρακτηριστικών/Επιφάνειας Συστήματος".

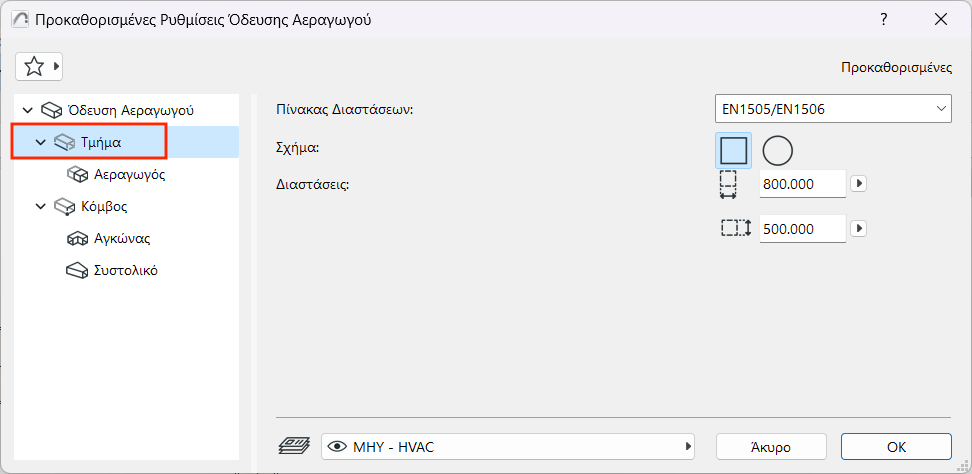

•Επιλέξτε έναν Πίνακα Διαστάσεων.
Σημείωση: Καθορίστε τους Πίνακες στο: Προτιμήσεις Όδευσης.
•(Μόνο Αεραγωγός:) Επιλέξτε μία διατομή: Ορθογώνια ή Κυκλική.
•Εισάγετε τις διαστάσεις της διατομής.
Σημείωση: Μπορείτε να προσαρμόσετε τη διατομή οποιουδήποτε τμήματος κατά την εισαγωγή - δείτε Αλλαγή παραμέτρου Όδευσης εν κινήσει.
Ορίστε τη σειρά των στοιχείων Αγκώνας-Συστολικό στον κόμβο.
Κριτήρια Σχεδίασης

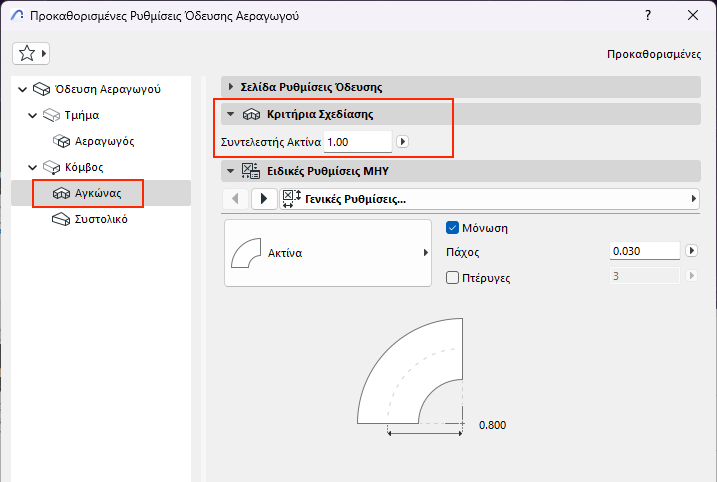

Καθορίζει την ακτίνα αγκώνα με βάση αυτή την τιμή (ελάχιστο: 0.6)

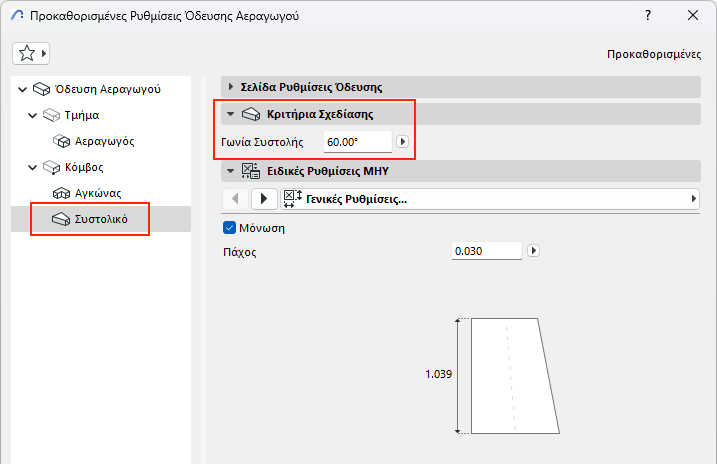

Υπολογίζει το μήκος ενός συστολικού με βάση αυτήν τη γωνία: όσο μεγαλύτερο είναι το δέλτα μεταξύ των δύο θυρών, τόσο μεγαλύτερο είναι το συστολικό.

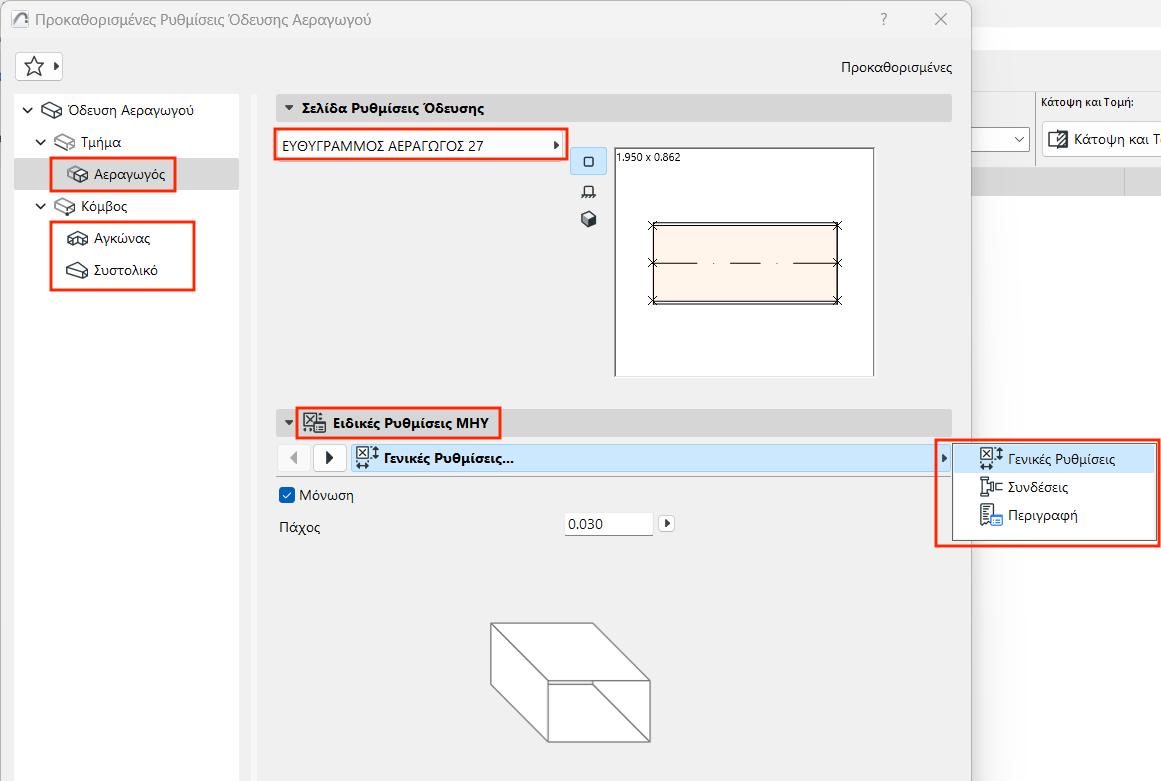

Ρυθμίσεις ΜΗΥ Στοιχείου (Αεραγωγός, Φορέας Καλωδίων, Σωλήνας, Αγκώνας, Συστολικό)
•Επιλέξτε το ΜΗΥ Στοιχείο για τα Τμήματα ή τα τμήματα Κόμβου αυτής της Όδευσης
•Ορίστε τις Ειδικές Ρυθμίσεις του στο παρακάτω πάνελ. (Οι διαθέσιμες ρυθμίσεις διαφέρουν ανάλογα με το ΜΗΥ Στοιχείο.)
Μόνωση
Τσεκάρετε για να προσθέσετε μία στρώση μόνωσης στην εξωτερική επιφάνεια του στοιχείου. Ακολούθως, εισάγετε την τιμή για το Πάχος της μόνωσης.

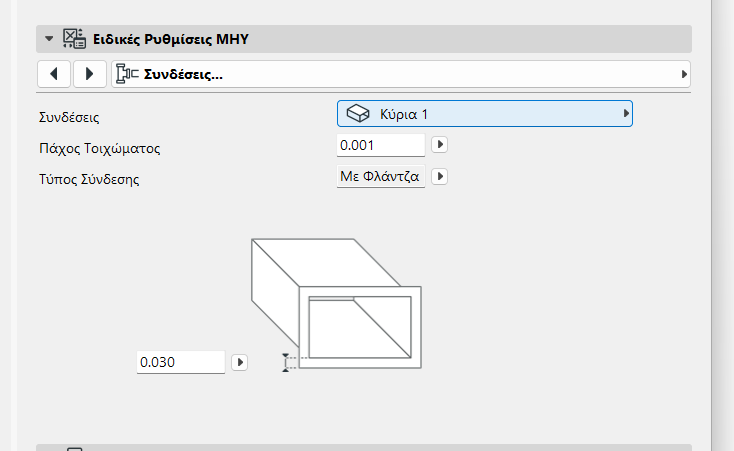

Ορίστε παραμέτρους για τις θύρες σύνδεσης.
Πάχος Τοιχώματος
Πάχος τοιχώματος του ΜΗΥ Στοιχείου.
Τύπος Σύνδεσης
Επιλέξτε τον κατάλληλο τύπο (π.χ. Με Φλάντζα, Με Συγκόλληση, Απλός) - αυτό διαφέρει ανάλογα με τον τύπο Όδευσης. Εισάγετε πλάτος/διάμετρο κατά περίπτωση.

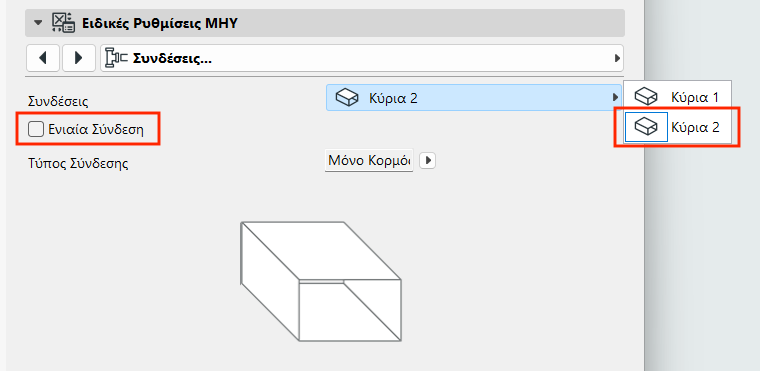

Για να χρησιμοποιήσετε διαφορετικό Τύπο Σύνδεσης για τη δεύτερη θύρα:
1.Χρησιμοποιήστε το pop-up για να μεταβείτε στη δεύτερη θύρα
2.Αποεπιλέξτε το κουτάκι "Ενιαία Σύνδεση"
3.Επεξεργαστείτε τις παραμέτρους της δεύτερης σύνδεσης
•Επιλέξτε το ΜΗΥ Στοιχείο για τους αγκώνες και τα συστολικά αυτής της Όδευσης
•Ορίστε τις Ειδικές Ρυθμίσεις τους στο παρακάτω πάνελ.
