Metszetjelek alaprajzi megjelenítése

Metszet vonal és jel megjelenítése

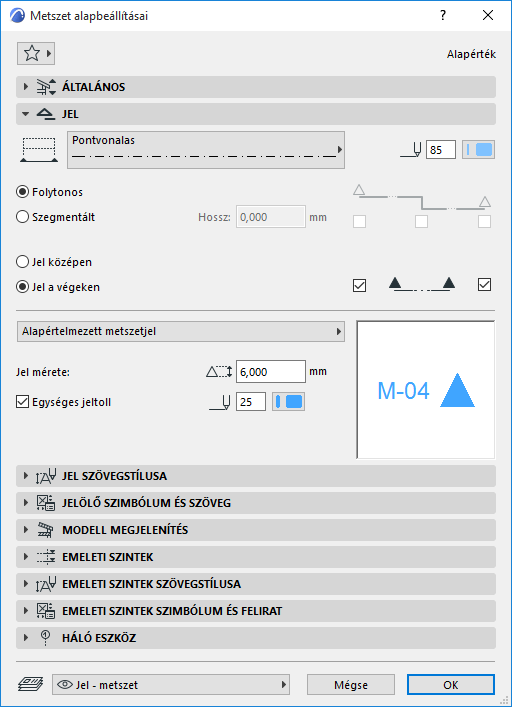

A metszet vonal és jel beállításai a Metszet beállításoknál adhatók meg.

Lásd még: Jel panel és Jel szimbólum és szöveg panel.

Forrás jelek kiemelése

 A forrásjeleket opcionális, félig átlátszó kitöltés különbözteti meg a képernyőn. (A Nézet > Megjelenítési lehetőségek a képernyőn > Forrásjelek kiemelése paranccsal az összes forrásjelre engedélyezheti vagy letilthatja ezt a megkülönböztető kitöltést. A kitöltés színét a Beállítások > Munkakörnyezet > Képernyő-beállítások panelen állíthatja be.)

Határvonalak és távoli elemek vonalainak megjelenítése

A metszet határvonala és a távoli elemek egyaránt csak a képernyőn használható lehetőségek, amelyek jelzik a "jeltartományt".

•A metszet és a távoli elemek határvonalainak megjelenítéséhez/elrejtéséhez az alaprajzon használja a Nézet > Megjelenítési lehetőségek a képernyőn > Jel tartománya menüpontban található kapcsolót.

•A vonalakat vagy színeket a Beállítások > Munkakörnyezet > Képernyő-beállítások panelen módosíthatja.

További részleteket lásd Jelölők tartományvonalainak meghatározása.
