Az Épületgépészeti rendszer az Épületgépészeti nyomvonalak és Épületgépészeti könyvtári elemek megjelenítéséhez használt kitöltések, vonalak és felületek elmentett készlete.
Az épületgépészeti rendszerek az Archicad terv attribútumai.
Épületgépészeti rendszer hozzárendelése
•A nyomvonal beállítások párbeszédpanel tetején minden nyomvonalhoz hozzá van rendelve egy Épületgépészeti rendszer. Lásd Elvezetési beállítások – főoldal.
•Rendeljen hozzá épületgépészeti rendszert a lezáráshoz, kiegészítőhöz és szerelvényhez a Épületgépészet-kompatibilis tárgyak az Archicad könyvtárban lapon.

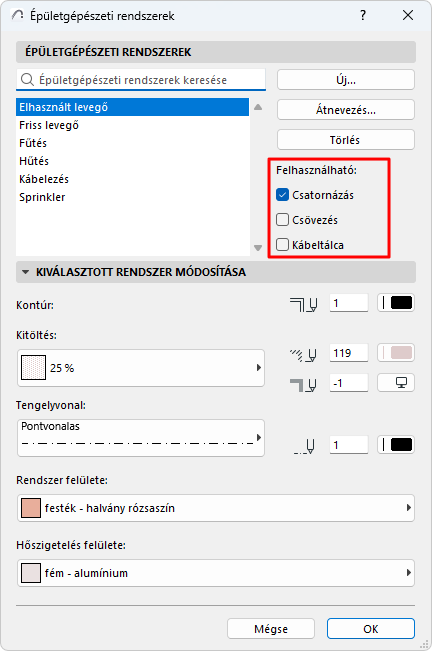

Épületgépészeti rendszer attribútumainak beállítása és szerkesztése
Az épületgépészeti rendszerek az alábbi helyeken állíthatók be és szerkeszthetők:
•Tervezés > Épületgépészeti rendszerek
•Beállítások > Elemattribútumok > Épületgépészeti rendszerek
(vagy használja az Épületgépészeti rendszerek parancsikont az épületgépészeti eszközsávon).
Használhatja, módosíthatja az előre definiált épületgépészeti rendszereket, és létrehozhat újakat.
Felhasználható: Jelölje be azt az egy vagy több nyomvonaltípust, amelyek ezt az épületgépészeti rendszert használják:
•Csatornázás
•Csövezés
•Kábeltálca
A Felhasználható beállítás alapján az épületgépészeti rendszerek a vonatkozó elvezetési elemtípushoz elérhetők (lásd a Vonalvezetési beállítások párbeszédpanel tetejét).
Épületgépészeti rendszer attribútumainak szerkesztése
A vezérlőkkel beállíthatók az aktuális épületgépészeti rendszer kitöltései, vonalai és felületei.
