Lezárás, Kiegészítő vagy Szerelvény lehelyezése
Használja a Lezárás, a Kiegészítő és a Szerelvény eszközöket ezen Épületgépészeti elemek elhelyezéséhez, majd csatlakoztassa őket egy nyomvonalhoz.
Egy nyomvonal és egy Épületgépészeti elem csak akkor kapcsolható össze, ha ugyanazzal az Épületgépészeti rendszerrel rendelkeznek. (Lásd Épületgépészeti rendszer hozzárendelése). A nyomvonal megrajzolásakor a kompatibilis Épületgépészeti elemek érintkezéskor kiemelésre kerülnek.

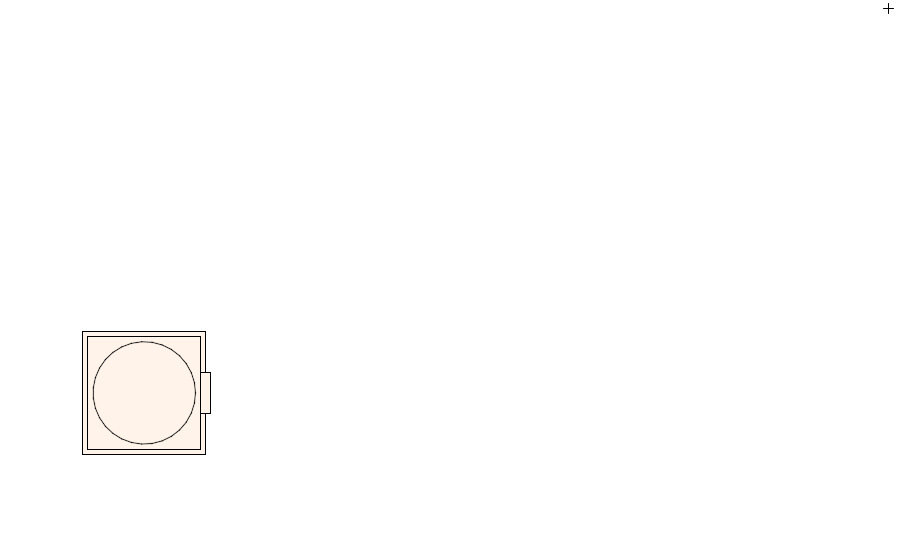

Megjegyzés: Amikor egy nyomvonal elemet egy lezáráson, kiegészítőn vagy szerelvényen fejez be, használja a felfelé és lefelé mutató nyílbillentyűket, hogy segítsen megtalálni a megfelelő lehetőségeket a nyomvonal összekapcsolására.
A nyomvonal helyesen csatlakozik az Épületgépészeti elemhez. A csatlakozási geometria lehetséges tartalma: forma, magasság/szélesség, az elemfal vastagsága, csatlakozás típusa (peremes vagy nem) – ezek azok a paraméterek, amelyeket az elem Épületgépészeti egyéni beállításainak Csatlakozások lapján megadott.
