Formati di File di pubblicazione
Se si è scelto Salva nella finestra di dialogo Proprietà Set di Pubblicazione:

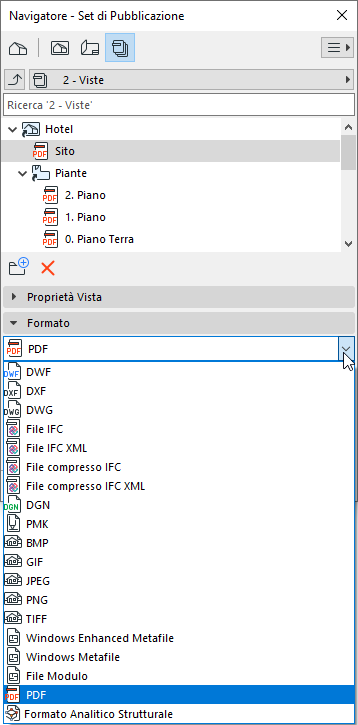

Usare la scheda Formato per scegliere un formato di immagine per salvare il contenuto, sia individualmente che per cartella.
•I formati disponibili dipendono dalla vista che si sta pubblicando (per esempio modello 3D, o lista 2D, ecc.)
•A seconda del formato: scegliere un Traduttore e/o cliccare su Opzioni per ulteriori impostazioni
Formato PDF
Sono accessibili due pagine di opzioni: Opzioni documento e Opzioni pagina.
Vedere Creare Output PDF usando il Publisher.
Formato PMK
Il formato PMK è un formato disegni nativo di Archicad che richiede relativamente meno spazio su hard disk rispetto a molti altri formati. Salvare le viste in formato PMK può essere un buon metodo di lavoro se il progetto è suddiviso tra diversi file (per es. Piano Modello e Piano Documentazione).
Vedere Organizzazione del lavoro per Layout: Progetti maggiori.
Scegliere un traduttore DXF-DWG per controllare il contenuto dell'output pubblicato.
Vedere Impostazione Traduttore DXF-DWG.

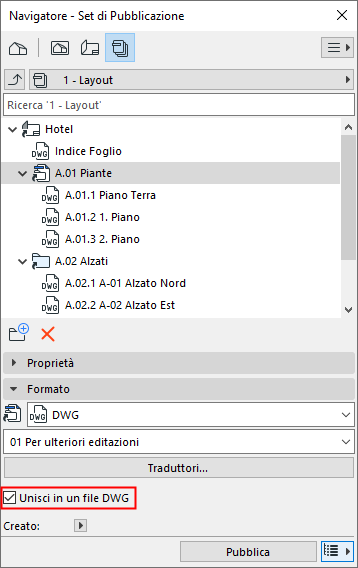

Formato DXF: Unisci in un file DXF
Se tutti i contenuti di una cartella sono Layout, e se l'intera cartella viene impostata in formato DWG, diviene disponibile una casella di controllo supplementare: Unisci in un file DWG. Se si usa questa opzione:
•Il file DWG risultante conterrà tanti Spazi carta quanti sono i Layout che sono stati usati come contenuti del Set di Pubblicazione. Quindi è possibile salvare il contenuto di un intero Book di Layout Book in un singolo file DWG.
Formato DWF: Taglia immagine sull'inquadratura
Se il proprio formato di pubblicazione è DWF, è possibile selezionare Taglia immagine sull'inquadratura per ritagliare l'immagine secondo lo zoom corrente sulla Planimetria.
Quando esportare una vista di Archicad per usarla in AutoCAD, è possibile essere sicuri del fatto che solo una parte selezionata della vista sarà esportata: innanzitutto pubblicare la vista nel formato DWF in una cartella separata, usando l'opzione Taglia Immagine sull'inquadratura. Aprire poi in Archicad i file DWF e salvarli ancora come file DWG. Nei file DWG saranno visibili solo le viste ritagliate.

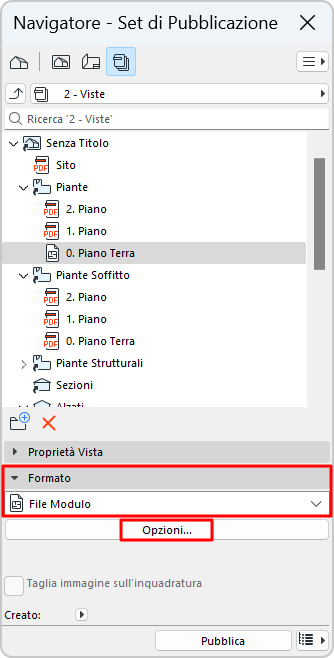

Modulo (.mod)
Disponibile per le viste salvate dalla Pianta.
Fare clic su Opzioni per impostare quali piani ed elementi devono far parte del modulo. (Vedere Modulo Opzioni di salvataggio.)
Per uno qualsiasi dei formati IFC, usare il menu di scelta rapida per scegliere un Traduttore IFC per esportazione per controllare il contenuto dell'output pubblicato.
Vedere Traduttori IFC: Panoramica.
Fare clic sul pulsante Traduttori per informazioni sul contenuto dei traduttori.
Formato Analitico Strutturale (SAF)
Scegliere questo formato per esportare viste di modello di analisi strutturale da Archicad verso applicazioni esterne che utilizzano il metodo degli elementi finiti (FEM).
Vedere Modello Analitico Strutturale.
