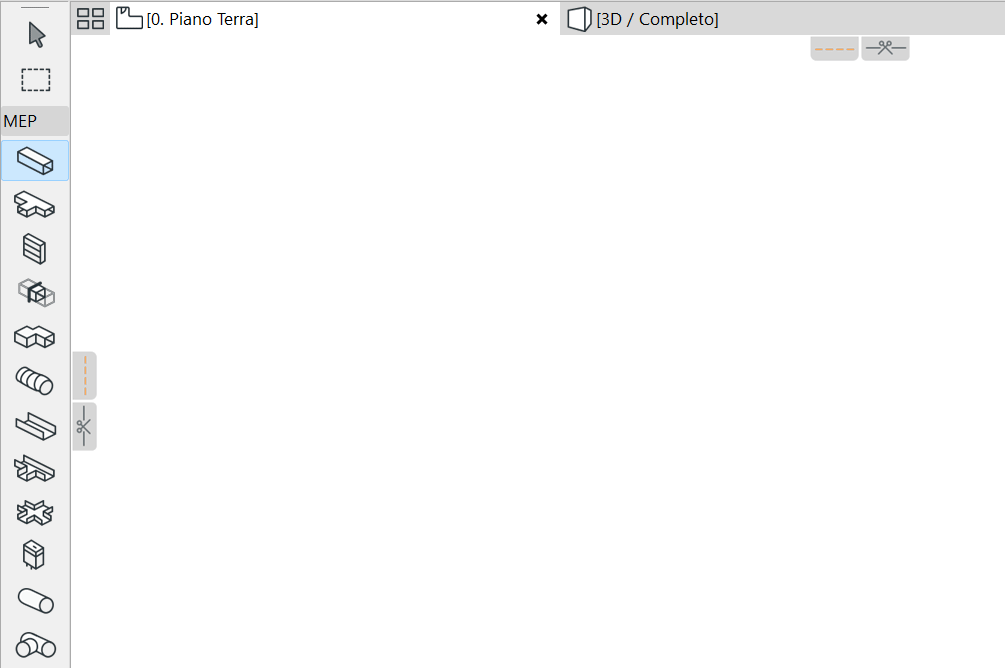

1.Attivare uno strumento Percorso dalla Barra Strumenti: Percorso Condotto, Percorso Canaletta o Percorso tubazione.
2.In Pianta o in una Finestra 3D: fare clic in serie per definire i segmenti e i nodi della poligonale del Percorso:
•Ogni clic rappresenta un nodo, che collega i segmenti adiacenti.
•La linea di riferimento si trova al centro dell'elemento Percorso
•Premere il tasto Backspace per eliminare l'ultimo segmento posizionato
3.Per completare il Percorso, fare clic una seconda volta alla fine del segmento finale.
Il risultato è un singolo elemento di Percorso.
I gomiti e le transizioni sono generati automaticamente in ogni nodo.
Quando si termina un elemento del percorso su un terminale, un accessorio o un'apparecchiatura, utilizzare i tasti freccia su e giù per trovare le opzioni idonee per il collegamento del percorso. (VederePosiziona Terminale, Accessorio o Apparecchiatura)
Il flusso di materiale (ad esempio acqua o aria) condotto da un dato elemento di Percorso è sempre costante.
Modifica al volo dei parametri del Percorso
Una volta posizionato un elemento del tracciato, è possibile modificarne la sezione trasversale nell'Ispettore.

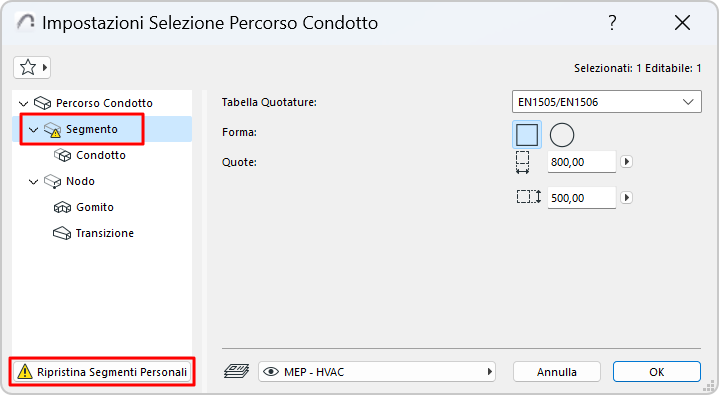

Poiché il valore di default del segmento è stato modificato, nella finestra di dialogo delle impostazioni viene visualizzato come "personalizzato".

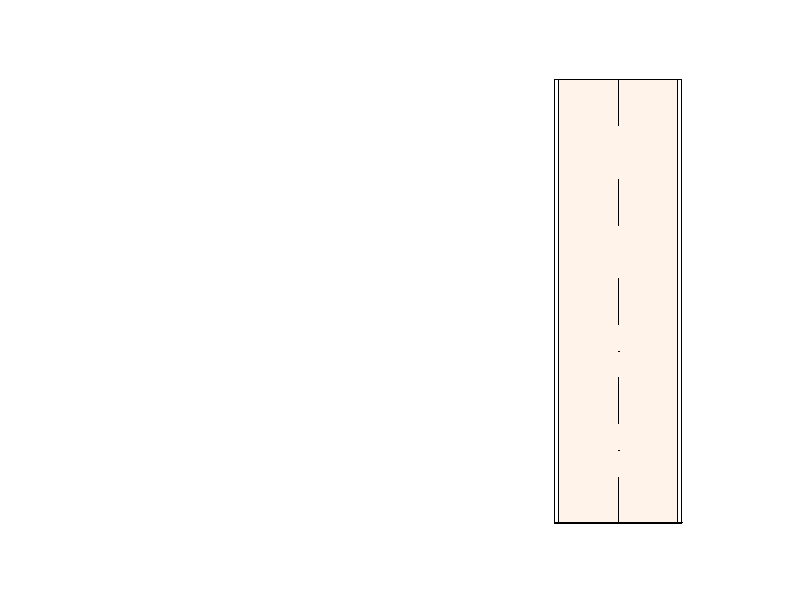

Aggiungere un raccordo all'elemento del percorso
È possibile aggiungere un raccordo a qualsiasi elemento di percorso posizionato. Il nodo di ramificazione viene aggiunto automaticamente.
Dopo la creazione di un raccordo, il percorso originale viene suddiviso in più elementi percorso.
Unisci i percorsi
I percorsi si uniscono se:
•Un nodo finale di un elemento di Percorso è collegato al nodo finale di un altro elemento di Percorso
•Si cancella un raccordo (i Percorsi rimanenti vengono uniti)
Un nodo finale del raccordo viene spostato, scollegando il raccordo precedente.
Posiziona Percorso con Bacchetta Magica
Utilizzare la Bacchetta Magica per posizionare un percorso con un solo clic, sulla base di una polilinea o di un poligono esistente.
1.Disegna una linea o un PoliLinea.
2.Scegliere uno strumento MEP (Conduttura, Tubazione o Canaletta).
3.Premere la barra spaziatrice per attivare la Bacchetta magica, quindi fare clic sulla polilinea o sul poligono.
Conduttura Flessibile
Questo strumento consente di creare facilmente una geometria flessibile utilizzando input di tipo Spline. Fare clic sulla porta di connessione di un elemento di percorso esistente per collegarlo, oppure fare doppio clic per terminare l'immissione.
La conduttura Flessibile non aggiunge transizioni alle sue estremità e le connessioni di dimensioni diverse devono essere risolte nel percorso.
Per i comandi di editazione delle condutture Flessibili, vedere Modificare graficamente un Percorso.
