1.ツールボックスからルートツールを起動します。ダクトルート、ケーブルキャリアルート、パイプルートがあります。
2.平面図または3Dウィンドウの場合：連続でクリックし、ルートポリゴンのセグメントとノードを定義します。
•クリックごとにノードが現れ、隣接するセグメントを接続します。
•基準線はルート要素の中心にあります。
•Backspaceキーを押すと、最後に配置したセグメントを削除します
3.ルートを終了するには、最終セグメントの最後にもう一度クリックします。
結果は1つのルート要素になります。
エルボや遷移は、各ノードで自動的に生成されます。
ターミナル、付属品、または機器でルート要素を終了するときは、上下の矢印キーを使用してルートを接続するための適切なオプションを見つけることができます。 （「ターミナル、付属品、機器を配置」を参照してください）。
指定したルート要素が伝導する物質（水や気流など）の流れは、常に一定です。
ルート要素の配置を開始すると、座標情報上でその断面を変更することができます。

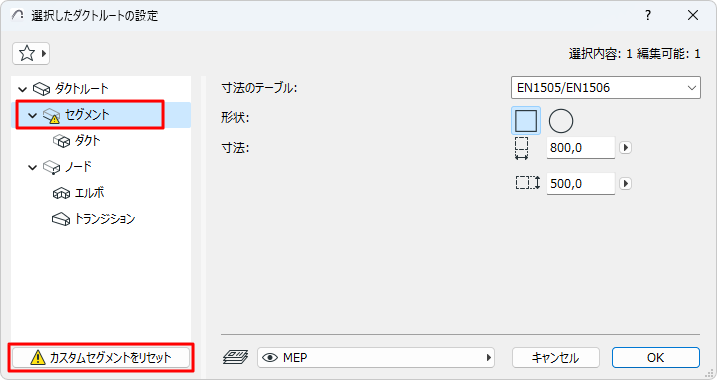

セグメントのデフォルトのパラメータ値を変更したため、設定ダイアログでは「カスタム」と表示されます。
ルート要素への分岐の追加
配置したルート要素に分岐を追加することができます。分岐ノードは自動的に追加されます。
分岐が作成されると、元のルートは複数のルート要素に分割されます。
ルートの結合
ルートを結合するのは、以下の場合です：
•あるルート要素の終端ノードを別のルート要素の終端ノードに接続する
•分岐を削除する（残りのルートを結合する）
分岐の終端接点が移動し、以前の分岐が切断されます。
マジックワンドによるルートの配置
マジックワンドを使用して、既存のポリラインまたはポリゴンに基づいて、ルートをシングルクリックで配置します。
1.線/ポリラインを描画
2.MEPツール（ダクト、パイプ、ケーブルキャリア）を選択します。
3.スペースキーを押してマジックワンドを有効にしてから、ポリラインまたはポリゴンをクリックします。
フレキシブルダクト
このツールを使用して、スプラインタイプの入力によりフレキシブルな形状を簡単に作成することができます。既存のルート要素のポートをクリックすると接続され、ダブルクリックすると入力が終了します。
フレキシブルダクトの両端には遷移が追加されないので、寸法が異なる接続部はルートで解決する必要があります。
フレキシブルダクトの編集コマンドについては、「ルートをグラフィカルに編集」を参照してください。
