Punkty charakterystyczne na wektorze tymczasowym

Można wyświetlać Specjalne punkty charakterystyczne na wektorze tymczasowym wyświetlanym podczas konstruowania elementów. Metodę tę można aktywować za pośrednictwem przycisku "Wiązanie do punktów", będącego jednym z przycisków metod konstrukcyjnych względnych w Palecie kontrolnej.

Zobacz Paleta kontrolna.

W przykładzie pokazano sposób na skonstruowanie ściany, której punkt początkowy znajduje się w 1/4 odległości pomiędzy dwoma punktami końcowymi dwóch innych ścian.

1.Rozpocznij wybierając opcję Podziały w Ustawieniach Punktów charakterystycznych, następnie wpisz 4 jako liczbę podziałów.

2.Upewnij się, że przyklejanie do siatki jest wyłączone. (opcja Widok > Przyklejanie do siatki jest wyłączona.)

3.Uaktywnij narzędzie Ściana.

4.W Palecie kontrolnej wybierz ikonę specjalnego Punktu charakterystycznego, a następnie kliknij, aby uaktywnić.

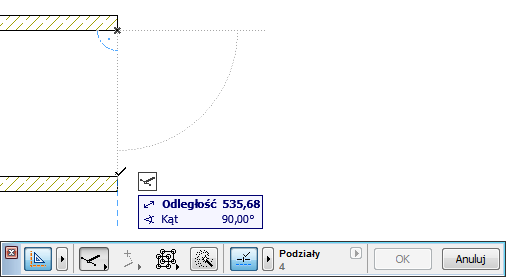

5.Narysuj wektor odniesienia od jednego końca ściany do drugiego.

6.Punkty charakterystyczne będą dostępne wzdłuż wektora, dla każdego z czterech podziałów, zgodnie z ustawieniem w Palecie kontrolnej.

Kliknij żądane miejsce, w którym chcesz zacząć rysować nową ścianę.
