Wstaw Obciążenie powierzchniowe
Obciążenia powierzchniowe mogą być umieszczane na całej powierzchni członka 2D lub na dowolnej jej części.
1.Aktywuj narzędzie Obciążenie powierzchniowe
2.W Ustawieniach narzędzia lub polu Info: Wybierz Przypadek obciążenia dla nowego elementu Obciążenia (patrz Ustawienia narzędzia Obciążenie)
3.Wybierz metodę geometrii:
•Cały element: Pojedyncze kliknięcie powoduje umieszczenie Obciążenia powierzchniowego na całym elementu 2D. Obciążenie powierzchniowe jest powiązane z krawędziami elementu.

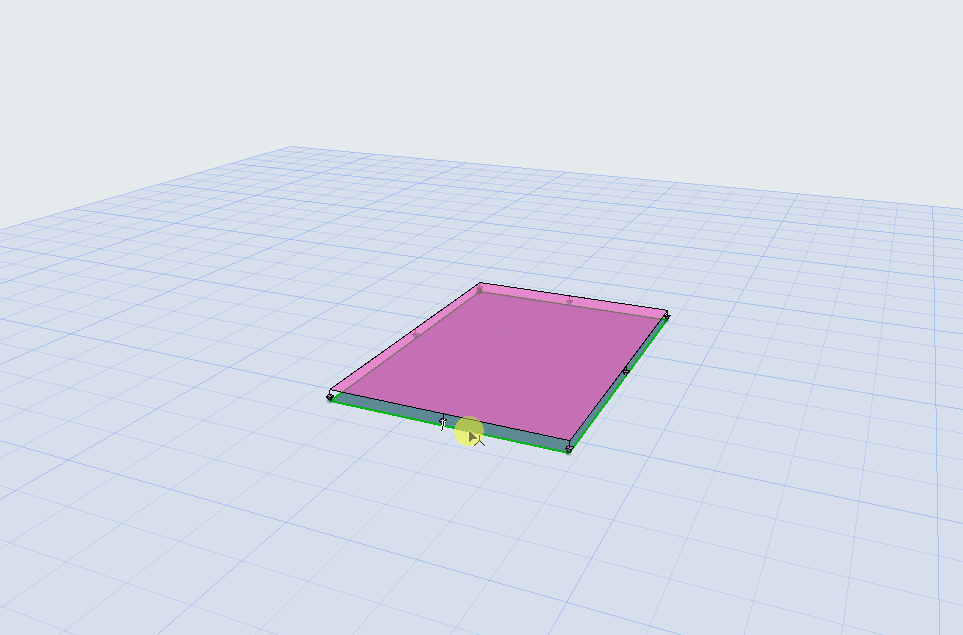

Powiązane Obciążenie Powierzchniowe (metoda geometrii "Cały element")
•Prostokąt: Utwórz prostokąt Obciążenia poprzez zdefiniowanie dwóch narożników za pomocą dwóch kliknięć, nad dowolną częścią członka 2D. (Na przykład do reprezentowania obciążenia maszyn MEP) Obciążenie powierzchniowe nie jest powiązane z krawędziami członka. Porusza się wraz z członkiem podczas przeciągania, ale nie podąża za żadnymi zmianami w geometrii krawędzi.

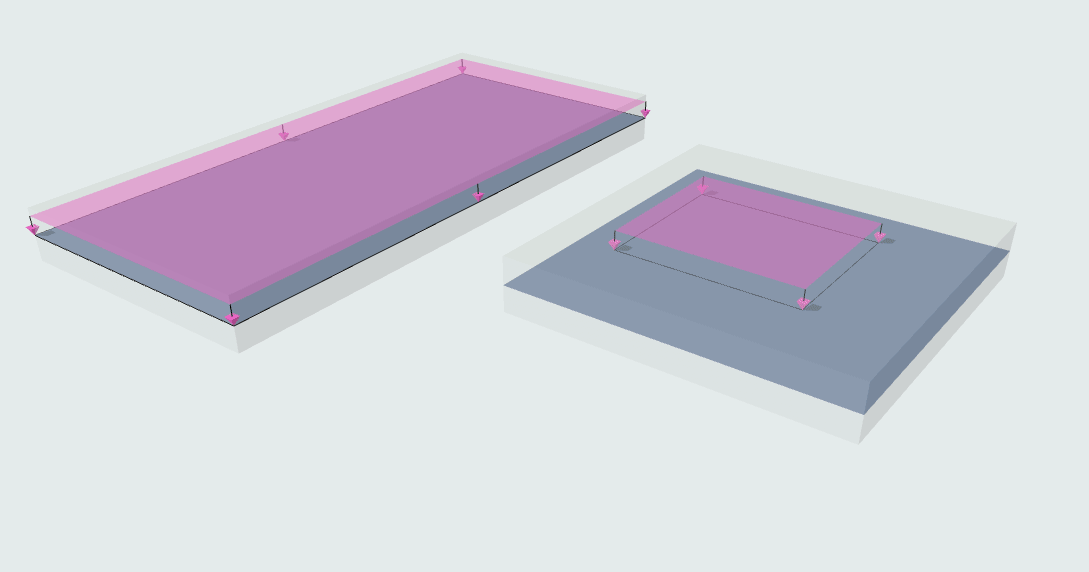

Prostokąt Obciążenie powierzchni: Niepowiązane
Uwaga: Obciążenia są widoczne tylko wtedy, gdy należą do aktualnie widocznego Przypadku obciążenia. Próba wstawienia elementu obciążenia nienależącego do aktualnie wyświetlonego przypadku obciążenia spowoduje wyświetlenie powiadomienia.
W strefach można również automatycznie generować obciążenia zmienne.
