Import/Eksport modelu analitycznego konstrukcji IFC - Funkcja eksperymentalna

Możesz otwierać, porównywać i zapisywać pliki w formacie IFC Structural Analysis Model (*.ifc). To jest plik IFC, który używa definicji widoku modelu „Structural Analytical View”.

Uruchom tę funkcję

Przejdź do menu Opcje > Środowisko pracy > Więcej opcji > Funkcje eksperymentalne.

Zaznacz to pole, aby Aktywować Import-Eksport modelu analitycznego konstrukcji IFC.

Jest to funkcja eksperymentalna, która może zostać zmieniona lub usunięta z kolejnych wersji Archicada. Zachęcamy do wypróbowania!

zobacz Funkcje eksperymentalne.

Importuj

W rzucie lub w oknie 3D:

1.Otwórz menu Plik > Otwórz

2.Wybierz format pliku modelu analitycznego konstrukcji IFC (*.ifc). Obsługiwane są schematy IFC 2x3 oraz IFC4.

3.Kliknij Otwórz.

Projekt > Porównanie modeli

Poszukaj modeli analitycznych konstrukcji w formacie *.ifc

Obsługa elementów podczas importu

Podczas importu pliku modelu analitycznego konstrukcji IFC, konwersja elementów następuje automatycznie. Nie obowiązują reguły mapowania.

Elementy 1D i 2D konwertowane są automatycznie na podstawie geometrii: element pionowy jest słupem, poziomy - belką.

Materiały budowlane

Jeśli importowany materiał budowlany elementu już istnieje (według nazwy) we wzorcu Archicada, element wykorzysta odpowiadający materiał budowlany Archicada.

Uwaga: Porównane zostaną tylko nazwy. Za parę uznane zostaną materiały budowlane o takiej samej nazwie.

Jeśli materiał budowlany nie istnieje we wzorcu Archicada:

•nazwa materiału budowlanego (jak w IFC) zostanie zaimportowana i dodana do listy materiałów budowlanych Archicada.

•jego ustawienia wykorzystują materiał budowlany określony dla odpowiedniego domyślnego narzędzia w Archicadzie (np. domyślne atrybuty materiałów budowlanych słupa)

Profile

Jeśli zaimportowany profil elementu 1D już istnieje (taka sama nazwa i geometria) we wzorcu Archicada, wykorzysta odpowiedni profil.

Jeśli przychodzący profil nie istnieje w Archicadzie, zostanie on zaimportowany i dodany do Profili Archicada.

Inne ustawienia elementów podczas importu

Wszystkie inne ustawienia importowanych elementów wykorzystują odpowiednie narzędzia Archicada (warstwa, klasyfikacja, właściwości zdefiniowane przez użytkownika itp.)

Ustawienia modelu analitycznego konstrukcji

Aby zapobiec stosowaniu ustawień automatycznych i możliwie jak najdokładniej odpowiadać wyjściowemu modelowi konstrukcyjnemu, zaimportowany model używa w Archicadzie następujących ustawień:

–Ustawienia grupy przecięcia warstw określone są jako zero (przecinające się elementy nie będą połączone)

–Reguły dostosowania (w oknie dialogowym reguł generowania modelu analitycznego konstrukcji) skonfigurowane są jako “Brak reguł”

–Zakończenia belek są wszystkie określone jako pionowe, zakończenia słupów - poziome

Eksport

W rzucie lub w oknie 3D:

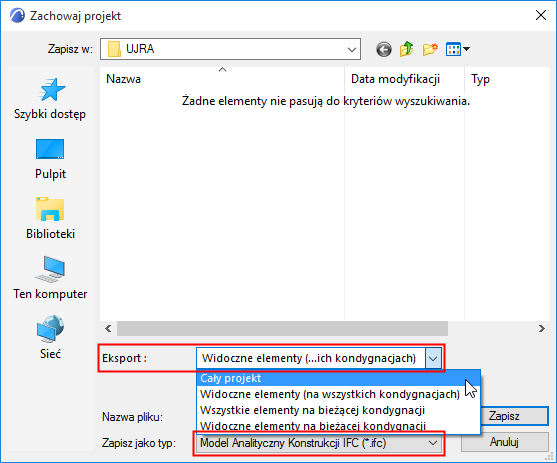

1.Użyj Plik > Zapisz jako

2.Wybierz format pliku modelu analitycznego konstrukcji IFC (*.ifc). Plik można wyeksportować tylko jako IFC2x3. (Schemat IFC4 nie jest obsługiwany)

3.Z listy rozwijanej Eksport wybierz opcję zapisania całego projektu lub tylko widocznych elementów.

Zapisując z rzutu można zapisać elementy z bieżącej lub ze wszystkich kondygnacji.

4.Kliknij Zachowaj.

Obsługa elementów podczas eksportu

Wszystkie elementy 1D i 2D zapisywane są wraz z bieżącymi ustawieniami (geometria, profile, materiały).
