Obustronna konwersja (Opcje inteligentnego łączenia)
Opcje inteligentnego łączenia (konwersja w obu kierunkach) pozawalają na powtórne łączenie plików DXF lub DWG z plikiem Archicada, na podstawie którego zostały utworzone. Funkcja Inteligentnego łączenia umożliwia jednoczesną pracę nad projektem w Archicadzie i w AutoCADzie i wymianę dodatkowych informacji z zachowaniem minimalnej utraty danych.
Opcja inteligentnego łączenia obejmuje:
•Parametry nowych elementów dodawanych w Archicadzie i AutoCADzie.
•Zachowanie elementów utworzonych w jednym z tych programów i modyfikowanych (rozciąganych, przesuwanych, obracanych, odbijanych) w drugim, bądź w obu programach.
•Zachowanie obu programów w przypadku utworzenia elementu w jednym z nich, a następnie usunięcia go w drugim, bądź w obu programach.
Jeżeli współpracujesz z osobą, która używa AutoCADa (lub innego programu CAD obsługującego formaty DWG lub DXF), należy skorzystać z następującego procesu:
1.Doprowadzasz pracę nad projektem architektonicznym do momentu, w którym może on zostać przekazany Twojemu partnerowi odpowiedzialnemu za wprowadzenie szczegółów.
2.Zapisz plik Archicad PLN.
3.Następnie zapisz plik DXF lub DWG dla partnera:
–Za pomocą plecenia Plik > Zapisz jako określ typ pliku jako DXF lub DWG.

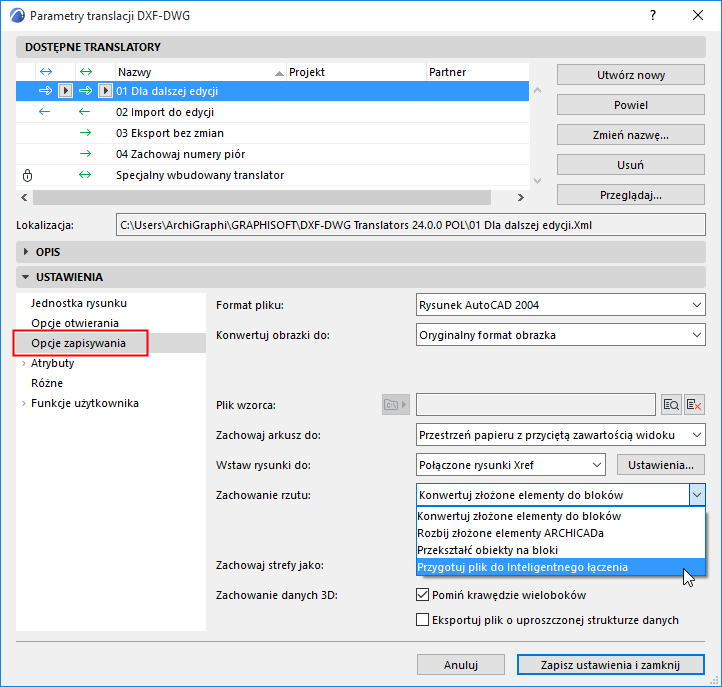

–Obok Translatora kliknij Ustawienia, aby otworzyć okno dialogowego Ustawień translacji DXF-DWG.
–W panelu Ustawienia, użyj opcji Zachowanie rzutu: Przygotuj plik do Inteligentnego łączenia
Szczegóły - zobacz Zachowanie rzutu.
4.Możesz teraz kontynuować pracę nad oryginalnym projektem, podczas gdy partner będzie pracować na pliku DXF/DWG.
5.Kiedy będzie można dokonać łączenia:
–Plik > Współdziałanie > Łącz > Łącz z pliku
–Znajdź pożądany plik i kliknij Otwórz.

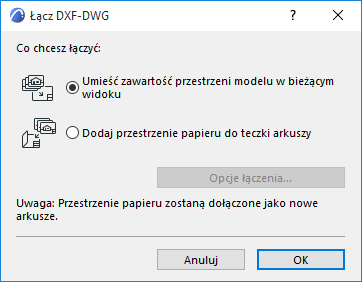

–W oknie Łącz DXF-DWG, które zostanie wyświetlone, wybierz opcję Łącz zawartość Przestrzeni Modelu w bieżącym Widoku i kliknij OK.
–W oknie Łącz Przestrzeń Modelu DXF-DWG wybierz opcje łączenia,

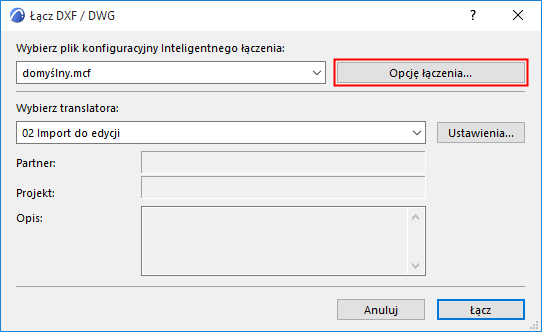

–Pojawi się okno dialogowe Opcji Inteligentnego łączenia pozwalające na modyfikację pliku konfiguracyjnego Opcji inteligentnego łączenia oraz (jeśli to konieczne) opcji translatora.
Uwaga: Te opcje można skonfigurować wcześniej w menu Plik > Współdziałanie > DXF-DWG > Opcje Inteligentnego łączenia.
Zobacz Opcje Inteligentnego łączenia.
6.Powtórz w razie potrzeby.
