Exemplo de Operação de Elementos Sólidos

Neste exemplo, vamos conectar uma Escada a uma Laje.

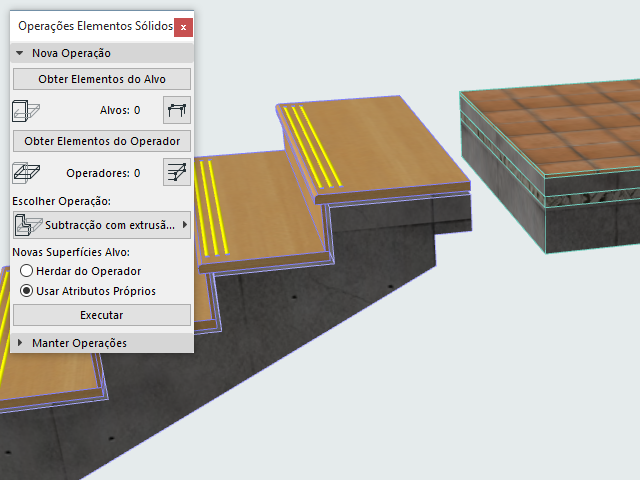

1.Abra a caixa de diálogo utilizando o comando Modelação > Operações Elementos Sólidos (também disponível a partir do menu de contexto de cada elemento seleccionado).

Para pormenores sobre os controlos, veja Palete Operações de Elementos Sólidos.

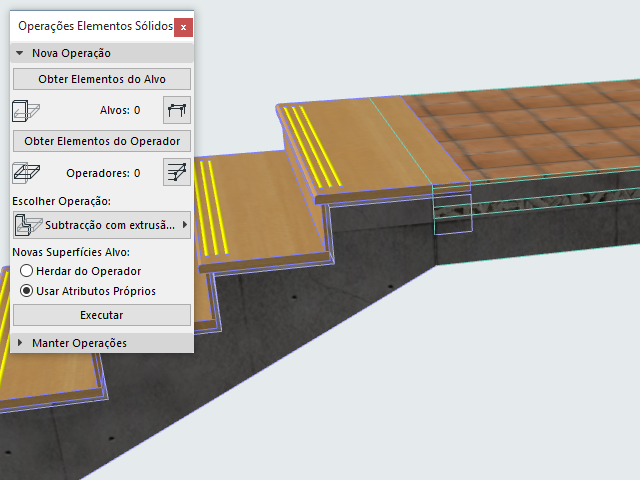

2.Faça coincidir os dois elementos.

3.Seleccione um elemento alvo: a Laje.

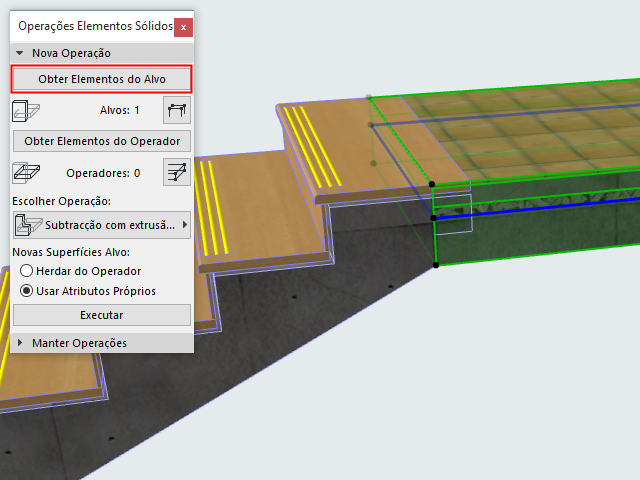

4.Clique em Obter Elementos do Alvo.

5.Desseleccione a Laje.

6.Seleccione o elemento operador: a escada.

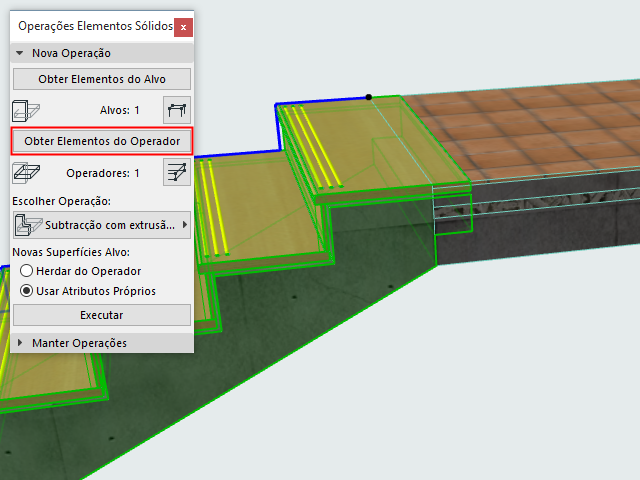

7.Clique em Obter Elementos do Operador.

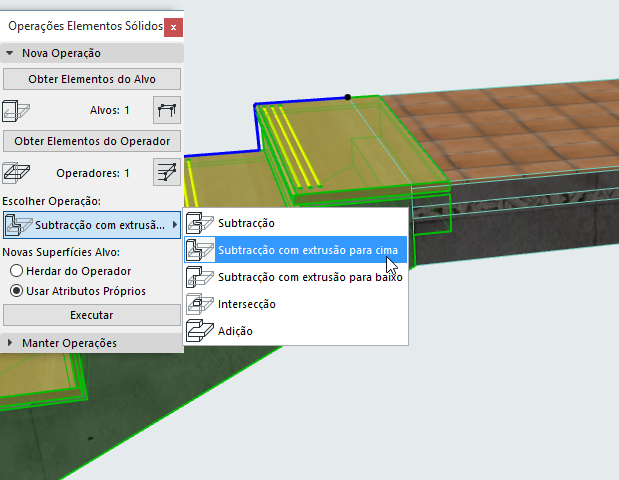

8.Clique no tipo de operação: Subtracção com Extrusão para Cima.

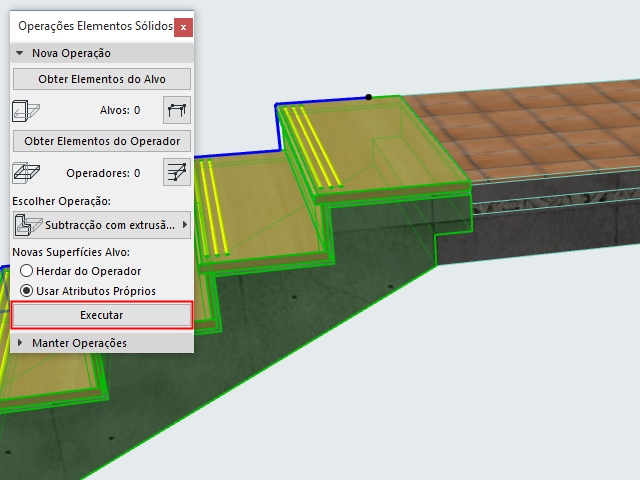

9.Clique em Executar. A Operação de Elementos Sólidos está concluída.

10.Veja o resultado em 3D.

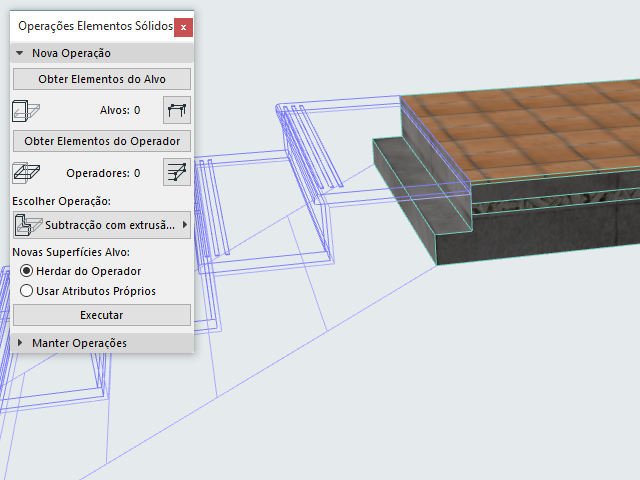

Com a Escada visível no modelo estrutural:
