Um Sistema MEP é um conjunto guardado de tramas, linhas e superfícies utilizado para apresentar traçados MEP e elementos da Biblioteca MEP.
Os Sistemas MEP são atributos do projecto Archicad.
•A cada traçado é atribuído um Sistema MEP na parte superior da caixa de diálogo Definições de Traçado. Ver Definições do Traçado - página principal.
•Atribuir Sistema MEP a Terminal, Acessório e Equipamento no separador Objectos Compatíveis com MEP na Biblioteca Archicad.
Definir ou Editar Atributo do Sistema MEP

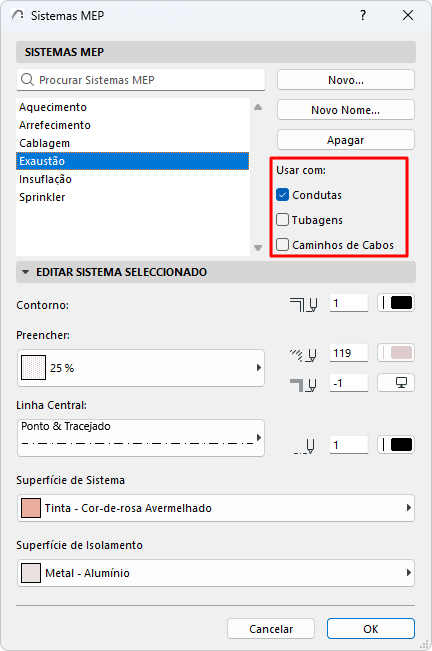

Definir ou editar Sistemas MEP em
•Modelação > Sistemas MEP
•Opções > Atributos do Elemento > Sistemas MEP
(ou utilize o atalho para os Sistemas MEP na Barra de Ferramentas de Engenharia MEP).
Utilize ou edite os Sistemas MEP pré-definidos ou crie novos sistemas.
Utilizar com: marque um ou mais tipos de Traçado que devem utilizar este Sistema MEP:
•Condutas
•Tubagens
•Caminhos de Cabos
Com base nesta definição de Utilizar com, os Sistemas MEP estão disponíveis para o tipo de elemento de Traçado correspondente, na parte superior da sua caixa de diálogo Definições de Traçado.
Editar atributos do Sistema MEP
Utilize os controlos para definir tramas, linhas e superfícies para o Sistema MEP actual.
