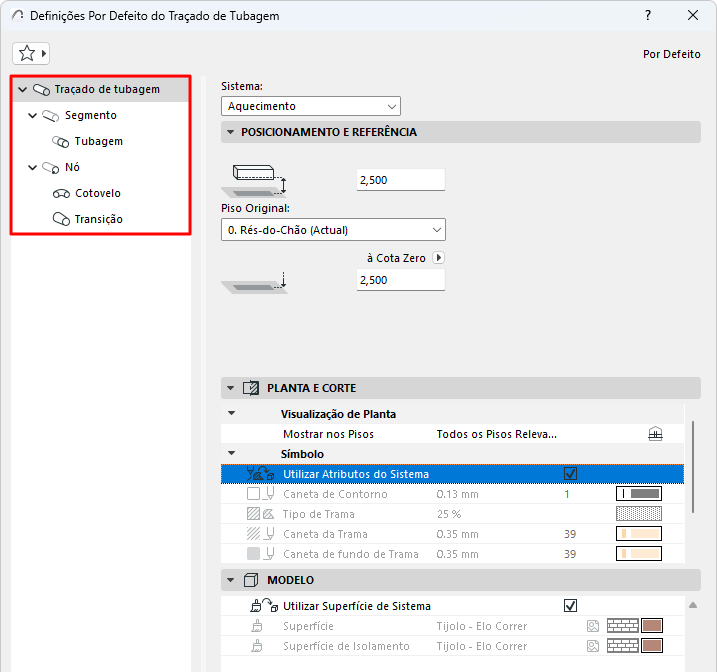

Cada Traçado MEP - Traçado de Conduta, Traçado Caminho de Cabos ou Traçado de Tubagem - consiste numa hierarquia do elemento principal do Traçado, mais os seus sub-elementos: segmentos e nós.
Cada uma das caixas de diálogo Definições do Traçado reflecte esta hierarquia. Utilize as páginas de definições para definir opções por defeito para o elemento do Traçado e os seus sub-elementos.
Definições do Traçado - página principal
Definições de visualização: Planta e Corte, Visualização do Modelo
Definições de Elementos MEP (Conduta, Bandeja de Cabos, Tubo, Cotovelo, Transição)
Tal como acontece com ferramentas semelhantes do Archicad (por exemplo, Guarda), pode personalizar qualquer sub-elemento específico. Quando uma definição é personalizada e deixa de ser a pré-definição, a caixa de diálogo alerta-o para o facto de estar em vigor uma definição personalizada.
Definições do Traçado - página principal

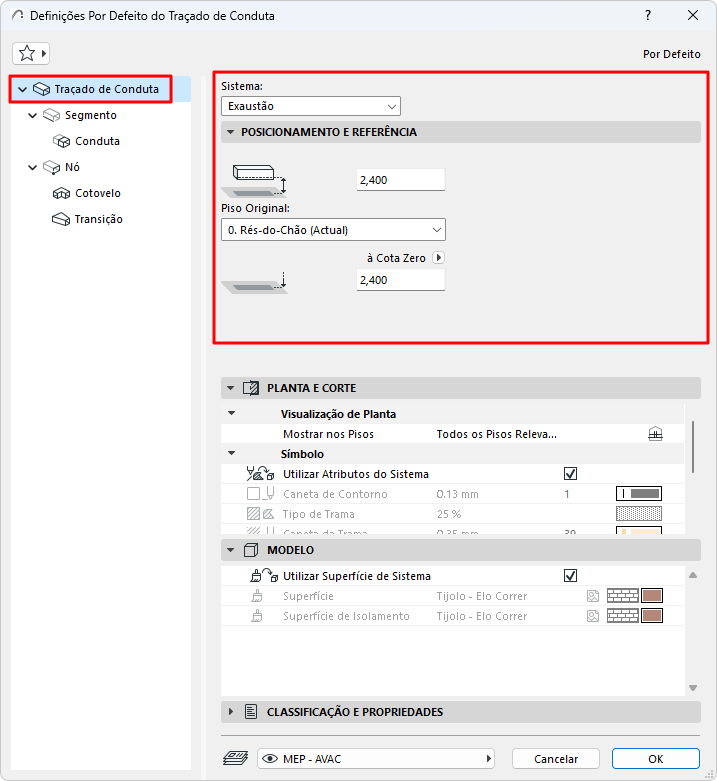

1.Abrir as Definições Por Defeito da Ferramenta Traçado
2.Na página principal de definições do Traçado, seleccione um Sistema. O Sistema MEP define a aparência do Traçado em 2D e 3D. Ver Sistemas MEP.
3.Defina o Posicionamento e a Referência do elemento do Traçado:
•Piso original e o seu afastamento a partir desse nível do piso
•Afastamento inferior para o nível de referência escolhido
Definições de visualização: Planta e Corte, Visualização do Modelo
Todo o elemento do Traçado tem uma aparência uniforme - não é possível personalizar a aparência de sub-elementos particulares.
•Mostrar nos Pisos: escolha em que pisos deve ser exibido o Traçado MEP. A opção por defeito para todos os elementos MEP é "Todos os Pisos Relevantes".
–Os segmentos rectos são visualizados como corte nos pisos intersectados
–Outros elementos MEP (não rectos) que intersectam pisos não são visualizados em corte - são mostrados em apenas um dos pisos.

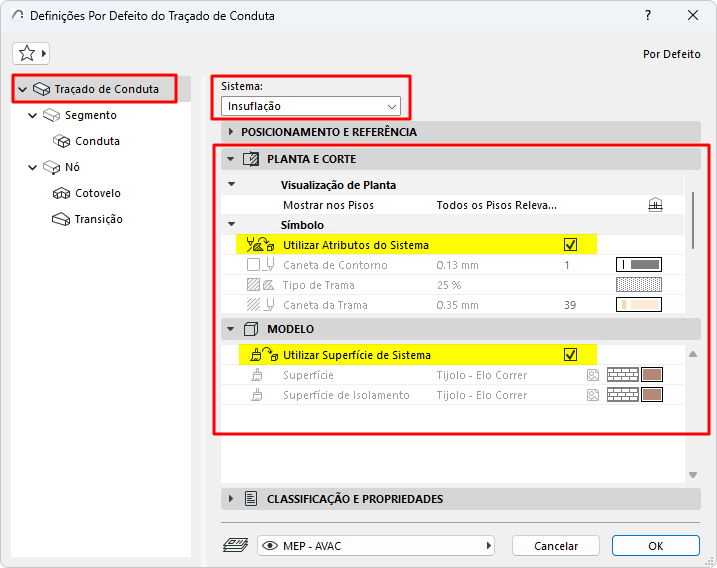

•Tramas, Linhas e Superfície: por defeito, o Traçado utiliza os atributos do Sistema seleccionado na parte superior da caixa de diálogo. A caixa "Utilizar Atributos do Sistema" (tanto para a Planta/Corte como para o Modelo) está seleccionada por defeito:
•Para sobrepor os atributos do Sistema MEP para este Traçado: desmarque "Utilizar Atributos/Superfícies do Sistema" para activar os controlos locais e sobrepor as definições do sistema.
•Seleccione uma Tabela de dimensões.
Nota: defina tabelas em: Preferências de Traçado.
•(Apenas conduta:) Escolha uma secção transversal: Rectangular ou Circular.
•Introduza as dimensões da secção transversal.
Nota: é possível personalizar a secção transversal de qualquer segmento durante a introdução - ver Alterar o parâmetro Traçado durante o trabalho.

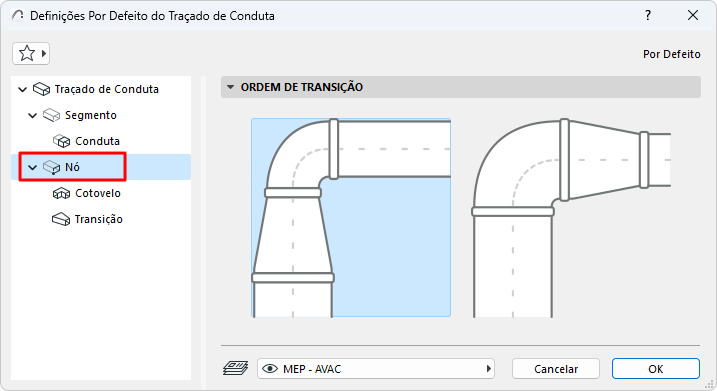

Defina a ordem dos elementos de Transição de Cotovelo no nó.
Critérios de Projecto

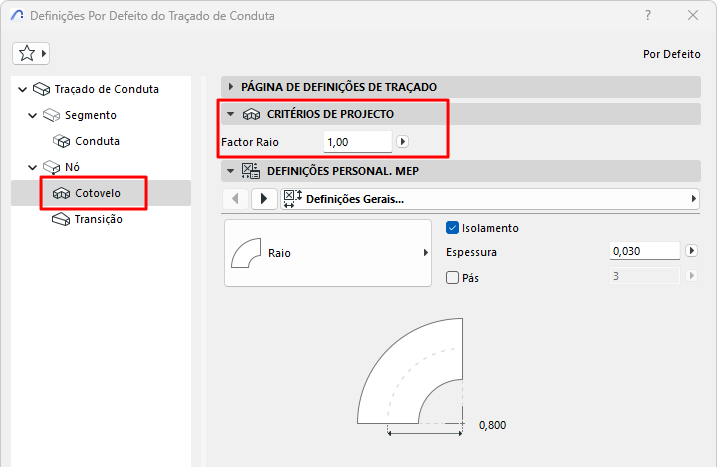

Define o raio do cotovelo com base neste valor (mínimo: 0,6)

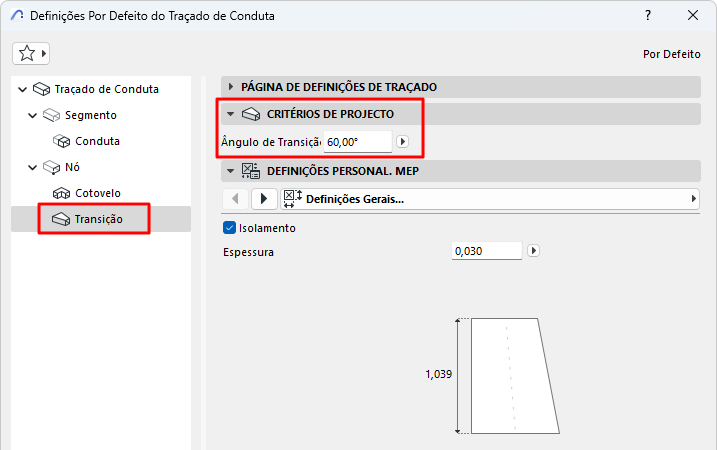

Ângulo de Transição (Transição)
Calcula o comprimento de uma transição com base neste ângulo: quanto maior for o delta entre as duas portas, mais longa é a transição.
Definições de Elementos MEP (Conduta, Bandeja de Cabos, Tubo, Cotovelo, Transição)

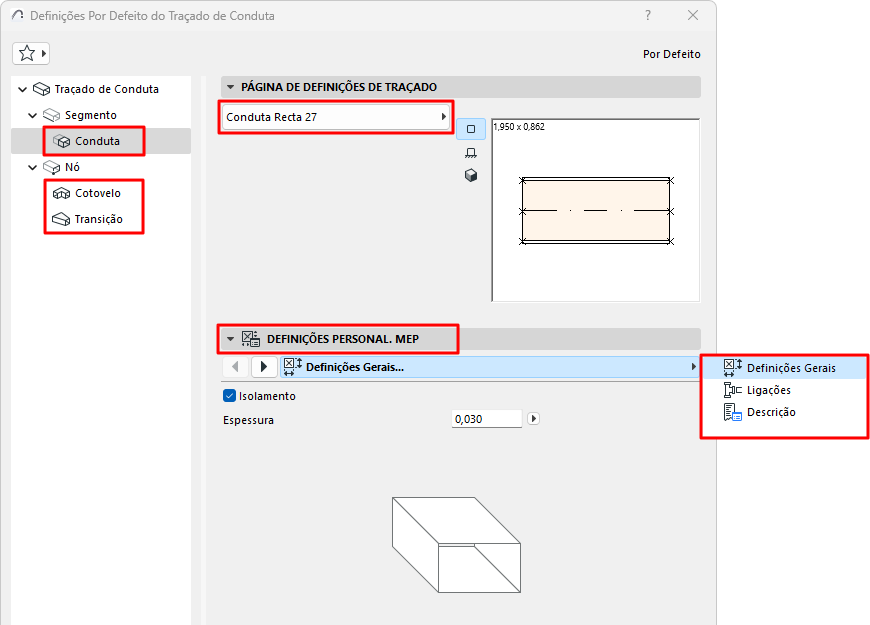

•Seleccione o Elemento MEP para os segmentos ou as partes de Nó neste Traçado
•Defina as suas Definições Pessoais no painel abaixo. (As definições disponíveis variam consoante o elemento MEP.)
Isolamento
Verifique se é necessário adicionar uma camada de isolamento à superfície exterior do elemento. Em seguida, introduza o valor Espessura do isolamento.
Defina parâmetros para as portas de conexão.
Espessura Parede
Espessura do Elemento MEP Parede.
Tipo de Conexão
Seleccione o tipo adequado (por exemplo, Flangeado, Soldado, Simples) - isto varia consoante o tipo de Traçado. Introduza uma largura/diâmetro, conforme aplicável.

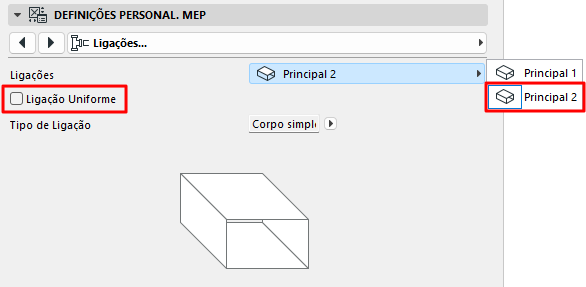

Para utilizar um Tipo de Conexão diferente para a segunda porta:
1.Utilize o pop-up para mudar para a segunda porta
2.Desmarque a caixa "Conexão uniforme"
3.Edite os parâmetros da segunda conexão
•Seleccione o Elemento MEP para os cotovelos e as transições neste Traçado
•Defina as suas Definições Pessoais no painel abaixo.
