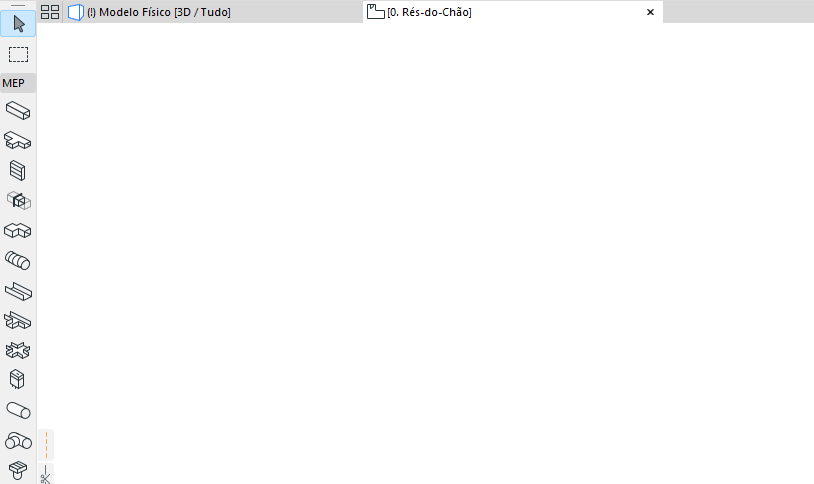

1.Active uma ferramenta Traçado da caixa de ferramentas: Traçado de Conduta, Traçado Caminho de Cabos ou Traçado de Tubagem.
2.Na janela Planta ou 3D: clique na série para definir os segmentos e nós do polígono do Traçado.
•Cada clique representa um nó, que liga os segmentos adjacentes.
•A linha de referência está no centro do elemento do Traçado
•Prima a tecla Backspace para apagar o último segmento colocado
3.Para completar o Traçado, clique uma segunda vez no final do último segmento.
O resultado é um único elemento de Traçado.
Os cotovelos e as transições são gerados automaticamente em cada nó.
Ao terminar um elemento de traçado num terminal, acessório ou equipamento, utilize as teclas de seta para cima e para baixo para ajudar a encontrar opções adequadas para ligar o traçado. (Ver Colocar Terminal, Acessório ou Equipamento)
O fluxo de material (por exemplo, água ou ar) conduzido por um determinado elemento de Traçado é sempre constante.
Alterar o parâmetro Traçado durante o trabalho
Quando começar a colocar um elemento do traçado, pode alterar a sua secção transversal no Orientador.
Como alterou o valor do parâmetro pré-definido do segmento, este é apresentado na caixa de diálogo das definições como "personalizado".

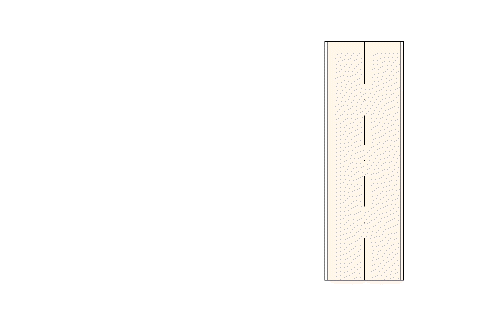

Adicionar Ramificação ao Elemento de Traçado
É possível adicionar um ramo a qualquer elemento de traçado colocado. O nó de ramificação é adicionado automaticamente.
Após a criação de um ramo, o traçado original é dividido em múltiplos elementos de traçado.
Agrupar Traçados
Os Traçados agrupam-se se:
•Um nó terminal de um elemento do Traçado estiver ligado ao nó terminal de outro
•Um ramo for apagado (os restantes Traçados serão agrupados)
Um nó terminal de uma ramificação é deslocado através da desconexão da anterior ramificação.
Colocar Traçado com Vara Mágica
Utilize a Vara Mágica para colocar um traçado com um único clique, com base numa polilinha ou num polígono existente.
1.Desenhar uma linha ou polilinha.
2.Escolha uma ferramenta MEP (Conduta, Tubo ou Bandeja de Cabos).
3.Pressione a Barra de Espaço para activar a Vara Mágica e, em seguida, clique na polilinha ou polígono.
Conduta Flexível
Utilize esta ferramenta para criar facilmente uma geometria flexível, utilizando entradas do tipo spline. Clique na porta de um elemento de traçado existente para o ligar, ou faça duplo clique para terminar a entrada.
A conduta flexível não adicionará transições nas suas extremidades, e as conexões com diferentes dimensões devem ser resolvidas no traçado.
Para comandos de edição em condutas flexíveis, ver Editar Traçado graficamente.
