Importação/Exportação de Modelo de Análise Estrutural IFC - Funcionalidade Experimental

Pode abrir, comparar ou guardar ficheiros no formato Modelo de Análise Estrutural IFC (*.ifc). Este é um arquivo IFC que usa a Definição de Visualização do Modelo “Visualização Analítica Estrutural”.

Activar Esta Funcionalidade

Vá para Opções > Ambiente de Trabalho > Mais Opções > Funcionalidades Experimentais.

Assinale a caixa Activar Importação-Exportação de Modelo Análise Estrutural IFC.

Esta é uma funcionalidade experimental, que pode ser alterada ou desaparecer numa futura versão do Archicad. Por favor, experimente-a!

Ver Funcionalidades Experimentais.

Importar

A partir da Planta ou Janela 3D:

1.Utilize Ficheiro > Abrir

2.Escolha o formato Modelo de Análise Estrutural IFC (*.ifc). IFC 2x3 e IFC4 são ambos suportados.

3.Clique em Abrir.

Modelação > Comparação de Modelo

Procure modelos de Análise Estrutural no formato * .ifc.

Processamento de Elementos na Importação

Ao importar um ficheiro de Modelo de Análise Estrutural IFC, os elementos são automaticamente convertidos. Não existem regras de mapeamento.

Os Membros 1D e 2D são convertidos automaticamente com base na geometria: um Membro vertical é um Pilar; um Membro horizontal é uma Viga.

Materiais de Construção

Se o Material de Construção do elemento importado já existir (por nome) no ficheiro-tipo do Archicad, ele usa o Material de Construção Archicad correspondente.

Nota: só são comparados os nomes. Os Materiais de Construção com o mesmo nome são considerados correspondentes.

Se o Material de Construção não existir no ficheiro-tipo Archicad:

•o nome de Material de Construção (como no IFC) é importado e adicionado à lista de Materiais de Construção Archicad.

•as suas definições usam o Material de Construção definido para a correspondente ferramenta por defeito no Archicad (p. ex., os atributos do Material de Construção do Pilar por defeito)

Perfis

Se o Perfil do Membro 1D importado já existir (mesmo nome e geometria) no ficheiro-tipo do Archicad, ele usa o Perfil correspondente.

Se o Perfil importado não existir no Archicad, ele é importado e adicionado aos Perfis ArchiCAD.

Outras Definições de Elemento na Importação

Todas as outras definições de elementos importados usam os originais da respectiva ferramenta Archicad (Vegetal, Classificação, Propriedades definidas pelo utilizador, etc.)

Definições de Modelo Analítico Estrutural

O modelo importado usa as seguintes definições no Archicad para evitar ajustes automáticos e para corresponder com a maior exactidão possível ao modelo estrutural original:

–As definições de Grupo de Intersecção de Vegetais são repostas a zero (os elementos intersectantes não serão ligados)

–As Regras de Ajuste (no diálogo Regras de Geração de Modelo Analítico Estrutural) estão definidas para "Sem Regras"

–Todos os Cortes de Fim de Viga são definidos para vertical; todos os Cortes de Fim de Pilar são definidos para horizontal

Exportar

A partir da Planta ou Janela 3D:

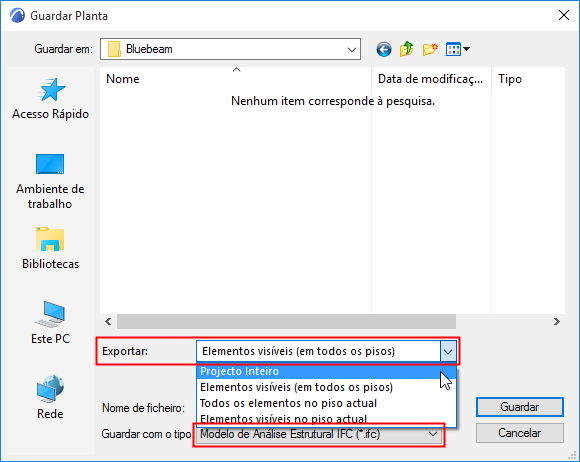

1.Use Ficheiro > Guardar como

2.Escolha o formato Modelo de Análise Estrutural IFC (*.ifc). O ficheiro só pode ser exportado como IFC2x3. (IFC4 não é suportado)

3.No pop-up Exportar, escolha gravar todo o projecto ou apenas os elementos visíveis.

Ao gravar a partir da Planta, pode guardar elementos do piso actual ou de todos os pisos.

4.Clique em Guardar.

Processamento de Elementos na Exportação

Todos os Membros 1D e 2D são guardados com as respectivas definições actuais (geometria, perfis, materiais).
