Nota: a palete Coordenadas não está visível por defeito. Para a mostrar, escolha o seu nome no menu Janela > Paletes.
Utilize o menu de contexto para visualizar esta palete de forma horizontal/vertical ou estendida/compacta.
Da esquerda para a direita, a Janela de Coordenadas contém os seguintes controlos:
•Origem do Utilizador: redefine o ponto zero para a localização definida pelo utilizador. Clique neste botão e coloque a Origem algures na Planta.
Nota: para repor a Origem na Origem do Projecto, faça duplo-clique no botão Origem do Utilizador.
Para mais informações, veja Origens.
•Definir Grelha Oblíqua: Clique no botão Grelha Oblíqua, a seguir desenhe um vector na Planta para especificar o ângulo da grelha oblíqua. Nota: para voltar para a grelha "normal", utilize o botão Interruptor Grelha.
•Alternar Grelha Ortogonal/Oblíqua: seleccione a opção Grelha Oblíqua para optar pela grelha rodada ou a opção Grelha Normal para optar pela grelha horizontal/vertical.
•Vínculo à Grelha: seleccione uma destas três opções para controlar a Vínculo à Grelha:
-Vínculo à Grelha OFF
-A vincular à Grelha de Vínculo
-A vincular à Grelha de Construção
Para mais informações, veja Vincular à Grelha.
•Absoluta/Relativa: mude o botão delta para ON para visualizar e introduzir as coordenadas Relativas X e Y (para coordenadas cartesianas) e coordenadas radial/angular (para coordenadas polares).
Os valores absolutos mostram a distância horizontal, vertical, radial e angular do cursor a partir da Origem do Projecto ou duma Origem do Utilizador, mas nunca da Origem de Edição.
Os valores relativos mostram a posição horizontal, vertical, radial e angular do cursor relativa quer à Origem do Projecto, à Origem do Utilizador antes que qualquer elemento tenha começado, quer a uma Origem de Edição uma vez um processo de desenho ou edição esteja em execução.
Em geral, ao visualizar coordenadas Cartesianas Absolutas e Polares Relativas é disponibilizada a maior parte da informação, e é a mais útil sob circunstâncias normais.
•Gravidade: opcionalmente, escolha colocar elementos em cima de Lajes, Malhas, Membranas e Coberturas.
Ver Gravidade.

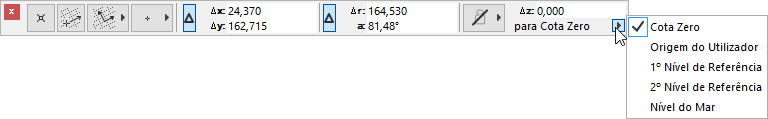

•Altimetria: O campo “z” na Janela de Coordenadas apresenta a altura na qual os elementos serão colocados. O pop-up permite-lhe definir o nível de referência a partir do qual este valor deve ser medido: a Origem Projecto, o Piso actual (ou, em 3D, a Origem do Utilizador) ou um dos Níveis de Referência opcionais definidos em Opções > Preferências do Projecto > Níveis de Referência.
Ver Preferências de Níveis de Referência.
