Definições da Ferramenta tipo Linha
Aplica-se a Linha, Arco, Polilinha e Spline.
Uniformizar Definições para as Ferramentas de Linhas: assinale esta opção para aplicar as definições desta caixa de diálogo a todas as ferramentas do tipo linha: Linha, Arco/Círculo, Spline, Polilinha.
Os Favoritos de qualquer uma das quatro ferramentas do tipo Linha (Linha, Arco, Polilinha, Spline) podem ser aplicados a qualquer um dos outros elementos tipo Linha.
•Seleccione um Tipo de Linha, a partir do menu pop-up de selecção.
•Digite um Número de caneta (1-255) para a Linha/Arco/Polilinha/Spline.
•Clique na cor para obter uma janela de selecção de Cor para a Linha/Arco/Polilinha/Spline.
•Apenas para polilinhas: escolha uma preferência para lidar com o padrão de um tipo de linha tracejada.
•Seleccione a caixa Limites da Zona para permitir que as linhas delimitem automaticamente as Zonas colocadas.
Seta
Clique nos ícones das Setas para escolher uma Linha sem Setas, ou uma Linha com uma seta no início, no fim ou em ambas as extremidades.
(Não disponível para Círculos e Elipses).
•Introduza o valor da altura da Seta.
•Introduza um número (1-255) de Cor de Caneta para a Seta.
•Clique para abrir a palete pop-up de selecção da Cor de Caneta para a Seta.

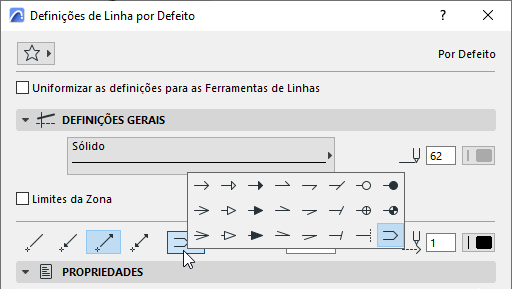

•Clique no ícone pop-up Seta para definir o tipo de marcador.
O último tipo seta duplica a linha. (Apenas Ferramenta Linha.)O cursor vincula-se à linha do eixo invisível entre as duas linhas visíveis.
Painel de Propriedades da Linha
O painel Propriedades da Linha é semelhante nas ferramentas Linha, Arco/Círculo, Polilinha e Spline.
