Примечание: Часть расширения Library Part Maker. См. Library Part Maker.

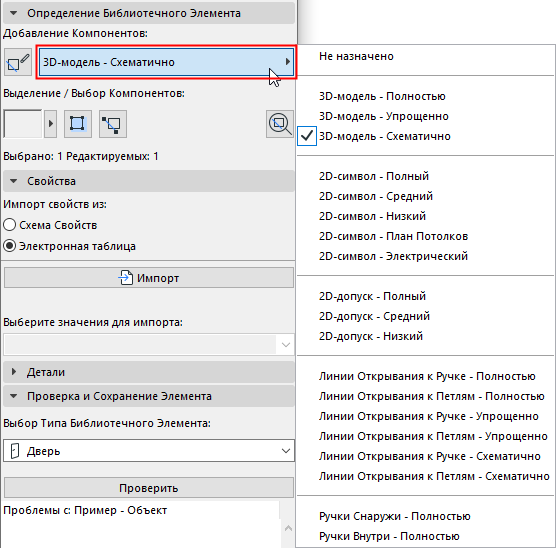

Выпадающее меню Типа Компонента, находящееся в панели LPM, служит для настройки Уровня Детализации (LOD) каждого компонента. Каждый тип соответствует 2D- или 3D-отображению с определенным уровнем детализации:
См. также Выделение Компонентов по Типам.
Эти параметры Уровня Детализации можно настраивать в диалоге Параметров каждого размещенного экземпляра ранее сохраненного Библиотечного Элемента или при помощи Параметров Модельного Вида Archicad.
Для некоторых компонентов можно проигнорировать настройку Уровня Детализации, в таком случае им будет присвоен статус “Не Назначено”. (При проверке Библиотечных Элементов отображается предупреждение о неназначенных компонентах, но оно не влияет на сохранение этих элементов.) Для подобных Библиотечных Элементов можно будет применять только настроенные способы отображения. Такой подход не рекомендуется использовать, так как он может привести к неправильному 2D- или 3D-отображению Библиотечных Элементов в документации и в модельных видах при определенных настройках масштаба или Параметров Модельного Вида.
См. также Выделение Неназначенных Компонентов.
Добавление Компонентов с использованием текущего Типа
Чтобы создать несколько компонентов определенного Типа:
1.Выберите нужный Тип Компонента из выпадающего списка (например, Полный 2D-символ)
2.Нажмите кнопку Начала/Остановки Добавления Компонентов.
С этого момента всем новым компонентам автоматически будет назначаться выбранный Тип, пока вы снова не нажмете кнопку-переключатель.
Назначения Компонентов 3D-моделей
|
Назначение LPM |
Отображение с соответствующим Параметром Модельного Вида (ПМВ): •Детализация Символов Дверей, Окон и Световых Люков •Параметры Отображения Библиотечных Элементов |
|
3D-модель - Полная |
3D и Разрез/Фасад: Полный |
|
3D-модель - Упрощенная |
3D и Разрез/Фасад: Упрощенное |
|
3D-модель - Схематичная |
3D и Разрез/Фасад: Схематичный |
Назначения Компонентов 2D-символов
|
Назначение LPM |
Отображение с соответствующим Параметром Модельного Вида (ПМВ): Параметры Отображения Библиотечных Элементов |
|
2D-символ - Полный |
Реалистичный Символ Плана Этажа - Полный |
|
2D-символ - Средний |
Реалистичный Символ Плана Этажа - Средний |
|
2D-символ - Низкий |
Реалистичный Символ Плана Этажа - Низкий |
|
2D-символ - Электрический |
Символы Освещения и MEP-элементов на Планах: Электрический |
|
2D-символ - План Потолков |
Символы Освещения и MEP-элементов на Планах: Условные Обозначения Планов Потолков |
Пожалуйста, обратите внимание, что назначения Электрических 2D-символов и Условных Обозначений Планов Потолков игнорируются для MEP-объектов.
