Если вы выбрали вариант Сохранить в диалоге Свойств Набора Издателя:

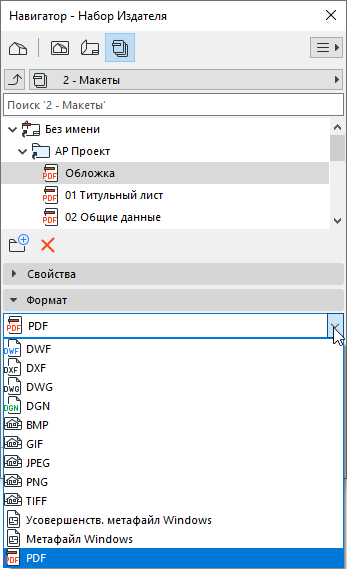

Воспользуйтесь панелью Формат, чтобы выбрать формат сохранения отдельных элементов или содержащих эти элементы папок.
•Доступные форматы зависят от публикуемого вида (3D-модель, 2D-чертеж и т.д.)
•В зависимости от формата выберите Транслятор и/или нажмите кнопку Параметры, чтобы получить доступ к дополнительным настройкам
Формат PDF
Доступны два диалога настроек: Параметры Документа и Параметры страницы.
См. Вывод в формате PDF с помощью Издателя.
Формат PMK
Это собственный формат чертежей Archicad, который занимает меньше памяти на диске по сравнению многими другими форматами. Сохранение видов в формате PMK является хорошим решением, если Ваш проект распределен по многим файлам (например, файл pln модели и файл pln документации).
См. Технологический процесс макетирования: большие проекты.
Выберите Транслятор DXF-DWG для настройки публикации файлов.
См. Параметры трансляции DXF/DWG.
Формат DXF: Объединить в один DXF

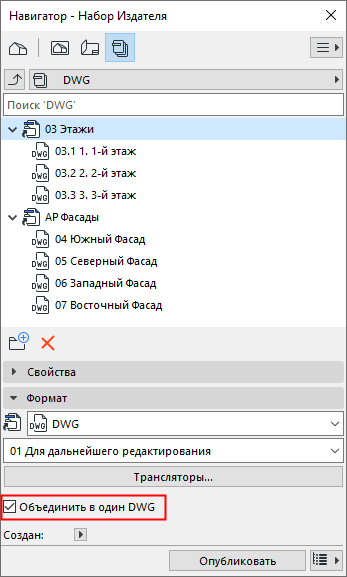

Если все элементы папки являются макетами и для этой папки установлен формат DWG, то появляется дополнительный маркер Объединить в один DWG. При отметке этого маркера:
•Результирующий файл DWG будет содержать столько Paper Spaces сколько макетов имеется в наборе издателя. Таким образом, вся книга макетов может быть сохранена в одном файле DWG.
Формат DWF: Обрезать изображение
Если выбран формат публикации DWF, то вы можете активировать маркер Обрезать Изображение, чтобы обрезать изображение в соответствии с текущим масштабом на Плане Этажа.
При экспорте вида Archicad для его использования в AutoCAD Вы можете указать, что только выбранная часть вида будет экспортироваться: Сначала опубликуйте вид в формате DWF в отдельную папку при отмеченном маркере Обрезать изображение. Откройте файлы DWF в Archicad и сохраните их опять в файлах DWG. В файле DWG будет виден только обрезанный вид.
Модуль (.mod)
Доступно для видов, сохраненных из Плана Этажа.

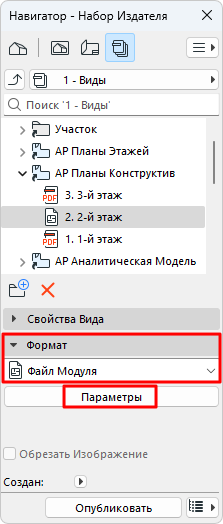

Нажмите кнопку Параметров, чтобы выбрать этажи и элементы, которые хотите включить в модуль. (См. Параметры Сохранения Модуля.)
Выбрав любой IFC-формат, можно воспользоваться выпадающим списком, чтобы выбрать подходящий IFC-транслятор для Экспорта.
См. IFC-трансляторы: Общий Обзор.
Нажмите кнопку Трансляторы для получения информации о настройках трансляторов.
Формат Конструктивного Анализа (SAF)
Выберите этот формат для экспорта видов Аналитической Модели из Archicad во внешнее приложение, поддерживающее расчеты по методу конечных элементов (МКЭ).
См. Аналитическая Модель.
