Технологический процесс макетирования: большие проекты
В больших архитектурных коллективах, разрабатывающих большие многоэтажные проекты, может оказаться более целесообразным с практической точки зрения разбить единый проект на множество его составляющих. Для каждой из таких подчиненных составляющих проекта (например, здания, расположенные на одной и той же местности) можно создать свой файл проекта, который все же будет ссылаться на единый набор шаблонов, модулей и библиотек.
Тем не менее, источники документации будет распределены по всему проекту, чертежи будут извлекаться из всех файлов проекта.
В этом случае имеет смысл определить единственную книгу макетов, в которой будут собираться виды и файлы из всех файлов, составляющих проект.
В этом случае возможны следующие три ситуации.
Единственный файл содержит модель и книгу макетов
Если в разрабатываемом проекте имеется один большой основной файл и несколько дополнительных файлов проектов поменьше, то структуру книги макетов можно построить в этом основном файле, как в обычном однофайловом проекте, описанном выше, затем следует открыть другие файлы, найти их виды в организаторе и добавить их в книгу макетов.
См. Размещение вида из внешнего проекта Archicad (меню Выбора Проекта в Навигаторе).

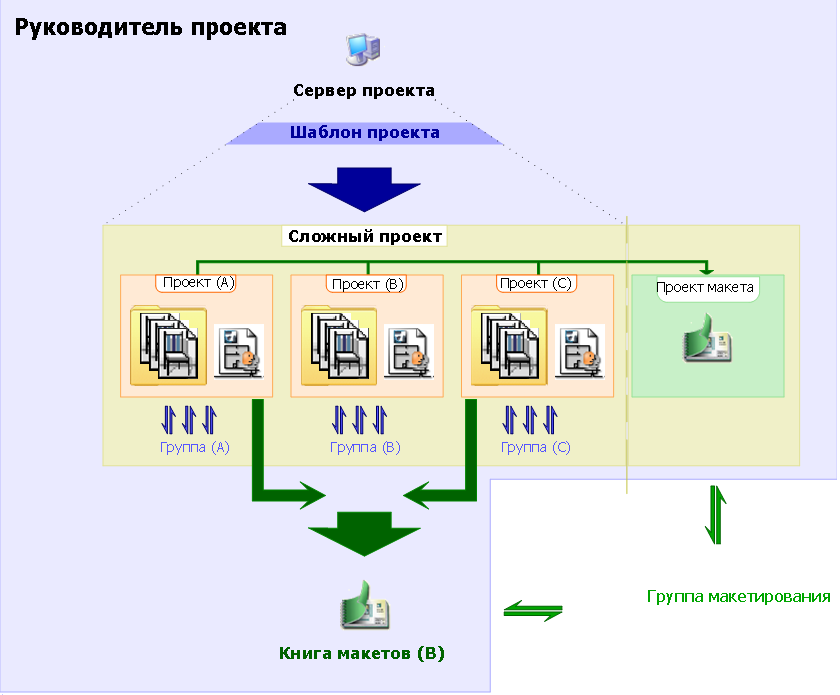

Много файлов проекта и отдельный файл только с книгой макетов
Если имеется много файлов проекта, приблизительно одинакового размера и сложности, то в этом случае имеет смысл создать дополнительный файл проекта, который не будет содержать никаких конструктивных элементов, а только книгу макетов. В этом случае Вы последовательно открываете другие файлы проекта, добавляете их виды в карту макетов с возможным предварительным построением папок поднаборов для каждого из файлов или созданием любой другой иерархической структуры книги макетов.
При активировании макета в многофайловой модели, Archicad проверяет, содержит ли он чертежи из файлов проекта, отличающихся от текущего. Если это так, то Archicad приступает к обновлению тех чертежей, которые установлены как автоматически обновляемые. Если файл, содержащий заданный чертеж, открыт в другом экземпляре Archicad, то обновление производится незамедлительно при появлении такой необходимости. Если файл, содержащий заданный чертеж, не открыт в текущий момент времени, то запускается еще один экземпляр Archicad для его открытия.
Много файлов проекта, отдельная книга макетов, отдельные чертежи (файлы PMK)
Этот вариант может оказаться подходящим в том случае, когда несколько человек одновременно работают в сети над моделью и документацией.
В этом технологическом процессе, как и в предыдущем, модель размещается в одном или нескольких проектных файлах, а книга макетов размещается в отдельном файле проекта. Однако процедура макетирования отличается. Макеты будут содержать чертежи, источники которых находятся во внешнем файле, а не непосредственно связаны с видами проекта.
Разработчик модели будет создавать виды, как и обычно, в файле Archicad. Вместо размещения этих видов непосредственно в макете, разработчик будет использовать функцию издателя для сохранения или выгрузки этих видов в формат PMK - формат Archicad для чертежей - который занимает меньше памяти на диске, чем многие другие форматы чертежей.
Затем архитектор, отвечающий за Книгу Макетов, размещает эти PMK-чертежи на Макетах при помощи инструмента Чертеж или команды Файл > Внешние Данные > Разместить Внешний Чертеж.
См. Размещение внешнего файла чертежа (несколько методов).
Эти размещенные чертежи, как и любые другие, являются либо автообновляемыми, либо обновляемыми вручную. Их исходными файлами являются PMK-файлы. Следовательно, на разработчике модели лежит ответственность того, что всякий раз, когда изменяется вид Archicad, также будет изменен файл PMK, созданный из этого вида. Таким образом, будут обновлены чертежи, связанные, с такими PMK-файлами.
Преимущества этого технологического процесса:
•обновление документации производится быстрее, так как в этом случае предполагается обновление одного небольшого по размеру файла чертежа;
•открытие книги макетов производится быстрее, так как PMK-файлы, выступающие в качестве исходных, располагаются за пределами файла проекта;
•если базирующиеся на PMK чертежи устанавливаются автообновляемыми, то они будут автоматически обновляться при публикации макета.

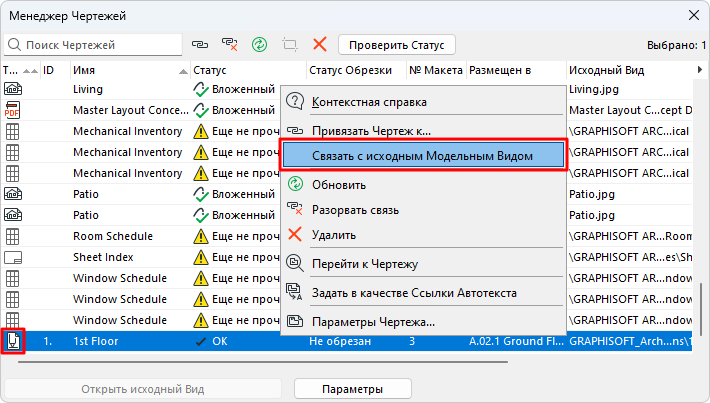

При необходимости Вы можете разорвать связь чертежа с PMK-фалом и связать чертеж с его исходным модельным видом. Для этого выберите файл(ы) PMK в менеджере чертежей (здесь можно выбирать много чертежей) и выполните в контекстном меню команду Связать с исходным модельным видом.
