Размещение Распределенной Нагрузки
Распределенную Нагрузку можно разместить на всей поверхности Пластины или на ее отдельной части.
1.Активируйте инструмент Распределенная Нагрузка.
2.В диалоге Параметров или в Информационном Табло: Выберите Вид Нагрузки для нового элемента Нагрузки (см. Параметры Инструментов Нагрузки)
3.Выберите геометрический вариант:
•Весь Компонент: Распределенная Нагрузка размещается одним щелчком мыши на всей поверхности Пластины. Эта Распределенная Нагрузка будет ассоциирована с ребрами Пластины.

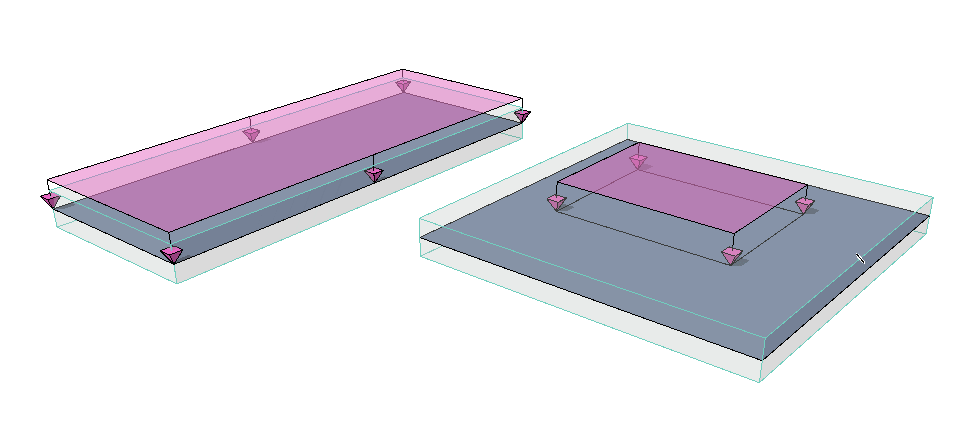

Ассоциативная Распределенная Нагрузка (геометрический вариант "Весь Компонент")
•Прямоугольник: Создайте прямоугольник Нагрузки, задав двумя щелчками мыши его противоположные углы на любой части Пластины. (Например, для указания нагрузки от MEP-оборудования.) Эта Распределенная Нагрузка не будет ассоциирована с ребрами Пластины. Она будет перемещаться вместе с родительским Компонентом, не будет следовать изменениям геометрии его граней.
Прямоугольная Распределенная Нагрузка: Неассоциативная
Примечание: Нагрузки отображаются только в том случае, если они относятся к отображаемому в настоящий момент Виду Нагрузки. Если вы попытаетесь разместить элемент Нагрузки, не относящийся к отображаемому в данный момент Виду Нагрузки, то появится соответствующее предупреждение.
Вы также можете автоматически создавать временные нагрузки для зон.
