Definir Nombre & Área de Diseño

Nota: Parte de la extensión de Library Part Maker. Ver Library Part Maker.

El primer paso es crear un Nombre de Elemento de Biblioteca y dibujar su Área de Diseño en la Planta.

1.En la paleta de Library Part Maker, haga una de las siguientes acciones:

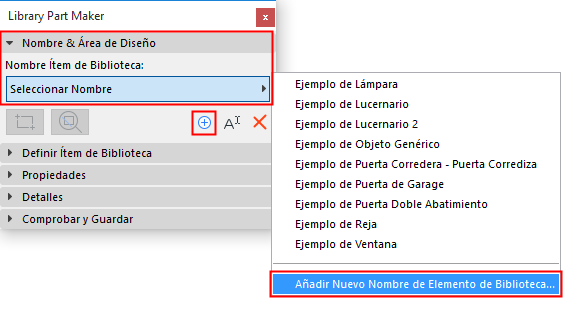

–Haga clic en el símbolo Plus (+).

–Desde el desplegable de Nombre de Elem. Biblioteca, elija Añadir Nuevo Nombre de Elemento de Biblioteca.

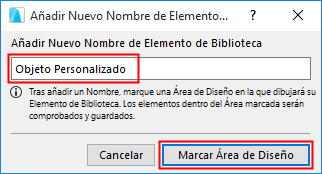

2.Escriba un nombre en el diálogo siguiente.

3.Haga clic en Marcar Área de Diseño.

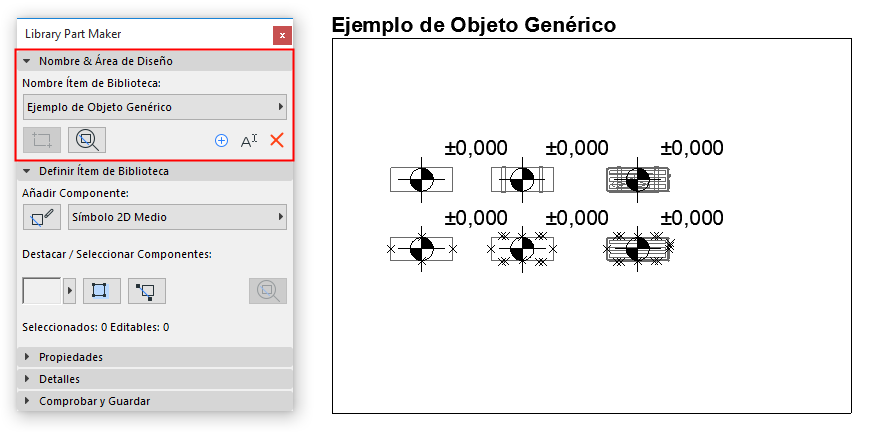

4.Haga clic en la Planta para dibujar un marco de Área de Diseño. Se mostrará el nombre al lado del marco de forma automática.

Puede crear nuevas Áreas de Diseño con copiar/pegar Áreas de Diseño existentes (p. ej. en una matriz). Se añadirá un nuevo nombre a cada copia y se listará por separado en el desplegable de la Paleta.

¿Qué es una Área de Diseño?

•El Área de Diseño contiene los elementos 2D y 3D (componentes) que constituyen el Elemento de Biblioteca. El Área de Diseño agrupa estos componentes y sus atributos, y preserva cualquier modificación que hagamos durante el proceso.

•El Área de Diseño puede ser añadida antes o después de crear el Elemento de Biblioteca.

•La función de Comprobar y Guardar considera el contenido del Área de Diseño actual al comprobar la validez del elemento de biblioteca.

•Deseleccionar el Área de Diseño o cualquiera de sus partes no dará como resultado la pérdida de cambios.

Ver también Zoom a un Área de Diseño.

Añadir Nueva Área de Diseño

Si se elimina el marco de Área de Diseño, el Nombre del Elemento de Biblioteca seguirá disponible en la paleta, pero no podrá guardarlo: al realizar la comprobación, recibirá una alerta.

Para dibujar una nueva Área de Diseño, haga clic en el icono Añadir Área de Diseño y dibújela de nuevo.

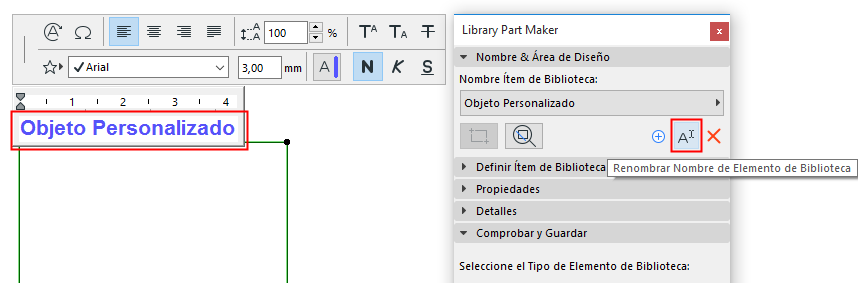

Renombrar Nombre de Elemento de Biblioteca

Realice una de las siguientes acciones:

•Editar el nombre del elemento de Biblioteca directamente desde la Planta

•Haga clic en el botón Renombrar en la Paleta.
