Atribuições de Componentes

Nota: Parte da Extensão Library Part Maker. Consulte Library Part Maker.

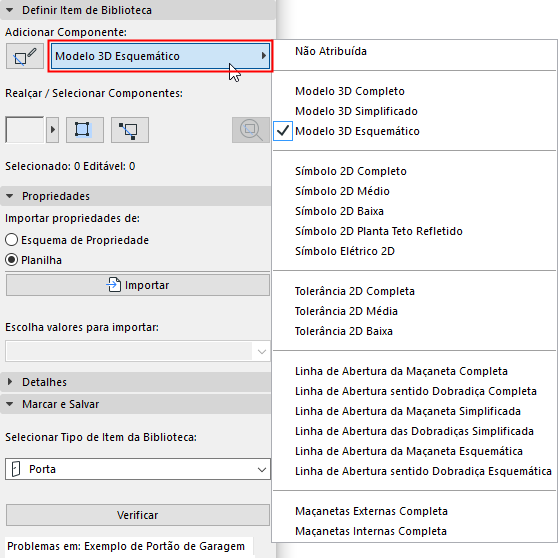

Para cada componente, atribua seu Nível de detalhe (LOD) usando o pop-up Tipo de Componente na Paleta LPM. Cada tipo indica uma representação 2D ou 3D em um determinado nível de detalhe:

Consulte também Realçar Componentes por Tipo.

Depois que o Item da Biblioteca é salvo e colocado, essas representações de LOD atribuídas podem ser controladas para cada instância inserida - seja a partir do Diálogo Definições ou nas Opções de Visualização do Modelo do ARCHICAD.

É possível pular a definição do LOD para alguns componentes; esses componentes têm uma definição de “Não Atribuído”. (Quando você ativa o Item da Biblioteca, você recebe um aviso que os componentes não estão atribuídos, mas ainda assim pode salvá-lo.) Quando colocados, tais Itens da Biblioteca usarão apenas a representação definida. No entanto, esta prática não é recomendada, pois pode levar a representações 2D/3D inesperadas do Item da Biblioteca na documentação e visualizações dos modelos 3D, em determinadas definições de escala ou Opções de Visualização do Modelo.

Consulte também Realçar Componentes Não Atribuídos.

Adicionar Componentes Usando o Tipo Atual

Para criar múltiplos componentes com um determinado tipo de Componente:

1.Escolha o tipo de Componente desejado no pop-up (p.ex. Símbolo 2D Completo)

2.Clique no botão de alternância Iniciar/Parar a Adição de Componentes.

Todos os componentes que você adicionar agora serão automaticamente atribuídos ao tipo atual de Componente, até que você clique na alternância novamente.

Atribuições para Componentes de Símbolo 3D

Atribuições para Componentes de Símbolo 2D

Observe que as atribuições da Planta Elétrica 2D e Teto Refletido são ignoradas para objetos MEP.
