Um Sistema MEP é um conjunto salvo de tramas, linhas e superfícies usados para exibir traçados MEP e elementos da Biblioteca MEP.
Os Sistemas MEP são atributos do projeto do Archicad.
•A cada traçado é atribuído um Sistema MEP na parte superior da caixa de diálogo Definições de Traçado. Consulte Definições de Traçado - página principal.
Nota: Quando você conecta um elemento de traçado a um objeto MEP independente, o elemento de traçado “herda” automaticamente o Sistema MEP do objeto, em vez de usar o Sistema MEP definido para o elemento de traçado.
•Atribuir o Sistema MEP ao Terminal, Acessório e Equipamento nas Definições do Sistema: consulte Objetos MEP Compatíveis com a Biblioteca do Archicad.
Definir ou Editar Atributos do Sistema MEP

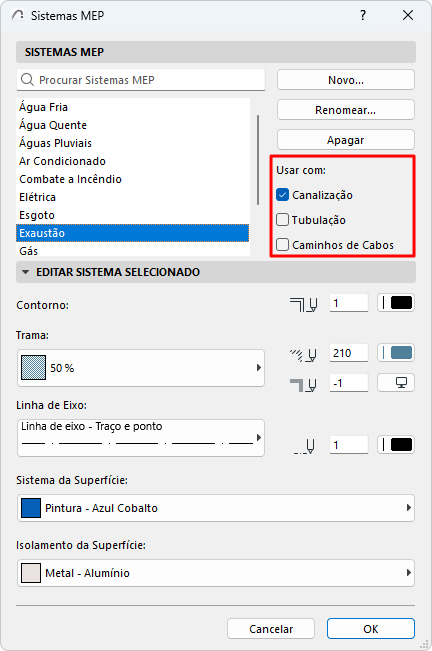

Defina ou edite Sistemas MEP em
•Modelagem > Sistemas MEP
•Opções > Atributos do Elemento > Sistemas MEP
(ou use o atalho Sistemas MEP na Barra de Ferramentas Engenharia MEP).
Use ou edite os Sistemas MEP predefinidos ou crie novos.
Usar com: Marque um ou mais tipos de Traçado que devem usar esse sistema MEP:
•Canalização
•Tubulação
•Caminhos de Cabos
Com base nessa definição de Usar com, os Sistemas MEP estão disponíveis para o elemento Traçado correspondente, na parte superior de sua caixa de diálogo Definições do Sistema.
Editar atributos do Sistema MEP
Use os controles para definir tramas, linhas e superfícies para o Sistema MEP atual.
