Editar segmentos e nós individualmente - usando o modo Editar

Use o modo de Edição para selecionar qualquer segmento ou nó único de um elemento Traçado e editar seus parâmetros.

Nota: Você também pode fazer algumas edições na paleta de contexto: consulte Editar diâmetro do segmento - com paleta de contexto

Entrar no Modo de Edição

Selecione um elemento Traçado e faça um dos seguintes procedimentos:

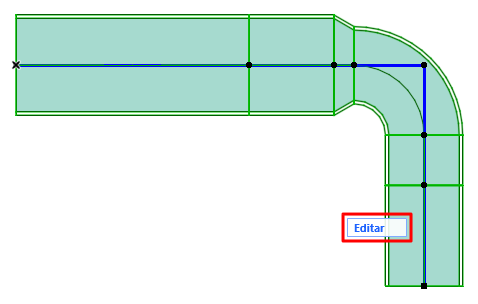

•Clique no botão Editar que aparece

•Use Modelagem > Entrar no Modo de Edição do Sistema

Usando o Modo de Edição

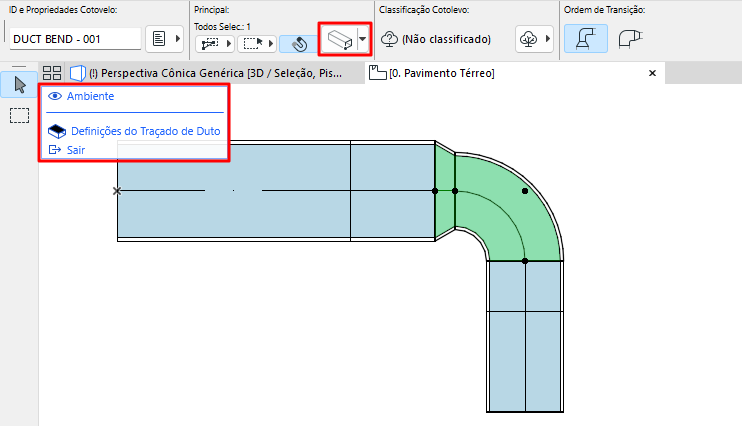

Selecione qualquer subelemento (nó ou segmento).

•A caixa de ferramentas regular do Archicad é substituída apenas por ferramentas de seleção e uma paleta de exibição.

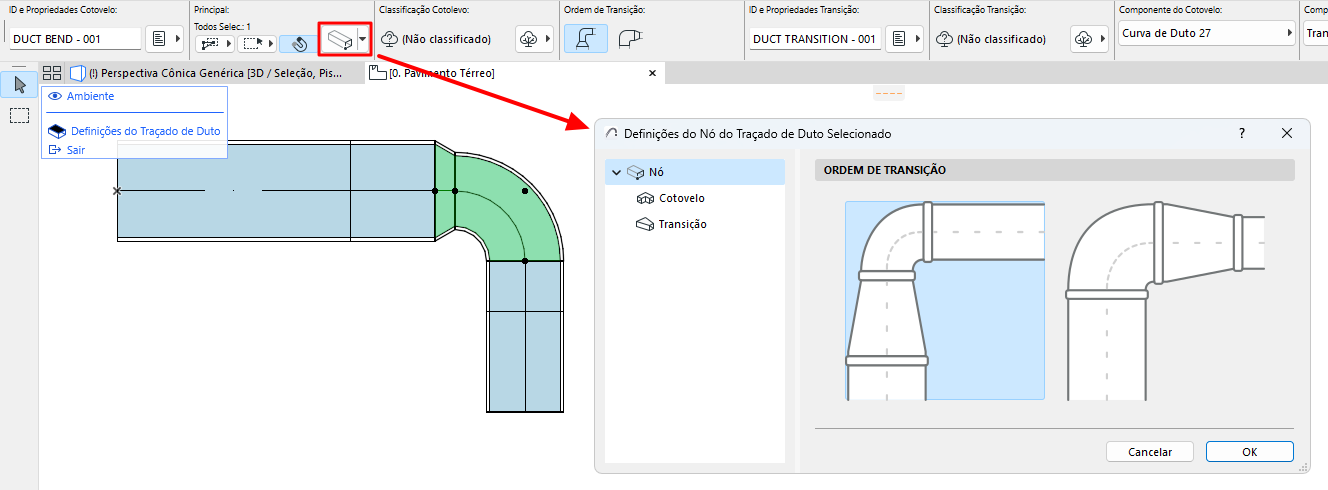

•Na caixa de informações, você poderá abrir uma caixa de diálogo limitada de Definições que se aplica apenas ao segmento ou nó selecionado.

•Use o botão alternar Ambiente na paleta de exibição para mostrar/esconder o restante do modelo (isto é, todos os demais elementos de construção, além do Traçado selecionado). No modo de Edição, você não pode editar o restante do modelo - apenas os subelementos do Traçado selecionado.

•A caixa de diálogo Definições do Traçado completo está disponível na paleta de exibição.

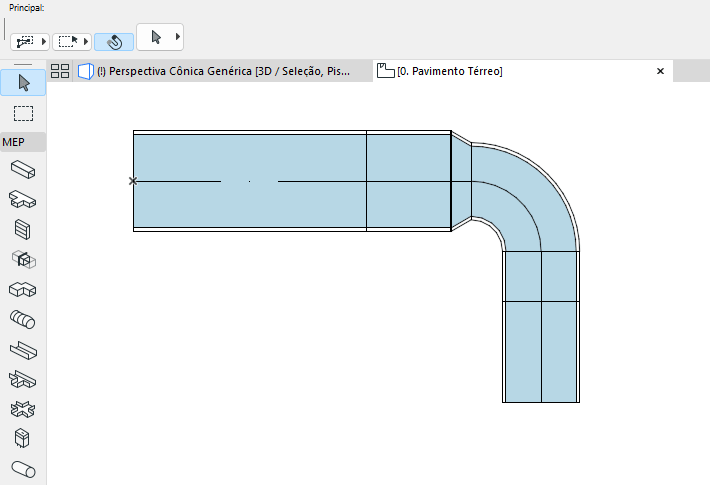

Por exemplo, editar a ordem de transição de um nó selecionado:

Sair do Modo de Edição

Faça um dos seguintes procedimentos:

•Clique em ESC

•Clique em Sair do Modo de Edição da paleta de visualização.

•Use Modelagem > Sair do Modo de Edição
