线型工具设置

适用于直线、弧线、多义线和样条曲线。

线工具统一设置：勾选此项可把该对话框中的设置应用到所有线类型工具中：直线、弧/圆、样条曲线、多义线。

任意四个线型工具(直线、弧线、多义线，样条曲线) 的收藏夹可以应用到其他任意的线型元素中。

直线常规设置面板

•从弹出选择面板中选择线型。

•键入线/弧/多义线/样条曲线的画笔号（1－255）。

•点击线/弧/多义线/样条曲线画笔颜色选择面板的颜色。

•仅对于多义线：为处理虚线类型的式样选择一种个性设置。

•勾选区域边界选项框以允许线条来限制自动放置的区域。

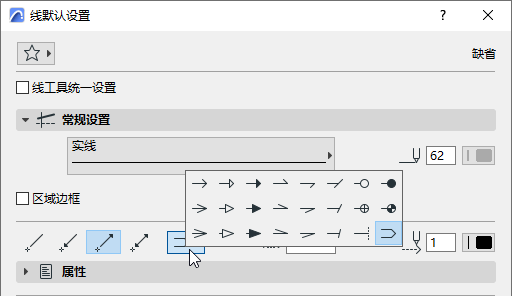

箭头

使用箭头图标以选择不带箭头的直线，或者选择在开头、末尾或两端有箭头的线条。

（不适用于圆和椭圆）。

•为箭头标记输入一个高度值。

•为箭头标记输入一个画笔颜色号（1－255）。

•点击箭头标记的画笔颜色选择面板。

•点击箭头弹出图标，用于标记类型的选择。

最后一个箭头类型使线条加倍。（仅限线工具）光标会捕捉到在两条可见线之间的不可见轴线。

线信息面板

线信息面板与直线，弧/圆，多义线和样条曲线工具完全相同。
