TZB systém je uložená sada výplní, čar a ploch, která se používá k zobrazení TZB tras a prvků ZTB knihovny.
TZB systémy jsou jeden z atributů projektu.
•Každé trase je v horní části okna nastavení trasy přiřazen TZB systém. viz Nastavení trasy - hlavní stránka.
Poznámka: Když připojíte prvek trasy k samostatnému objektu TZB, prvek trasy automaticky "zdědí" systém TZB objektu, místo aby použil systém TZB nastavený pro prvek trasy.
•Přiřaďte systém TZB k výustku, příslušenství a zařízení v nastavení prvku: viz Prvky knihovny Archicadu kompatibilní s TZB.
Atribut TZB systém můžete definovat nebo upravit

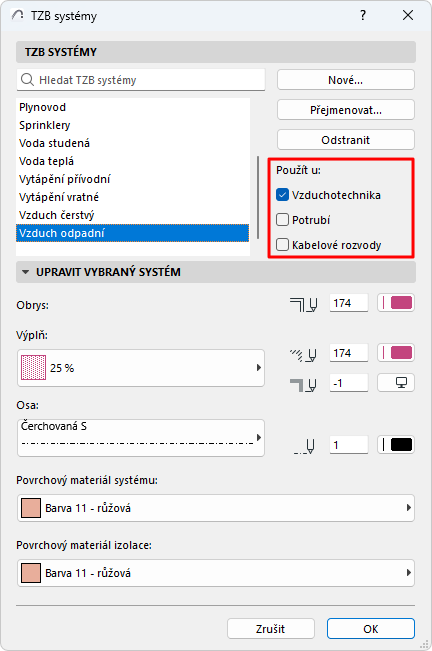

TZB systémy můžete nastavit nebo upravit příkazy
•3D model > TZB systémy
•Volby > Atributy prvků > TZB systémy
(nebo pomocí ikony na paletce TZB)
Použijte nebo upravte předdefinované TZB systémy nebo si vytvořte nové.
Použít u: Zaškrtněte jeden nebo více typů tras, které by mohly používat tento TZB systém:
•Vzduchotechnika
•Potrubí
•Kabelové rozvody
Na základě této definice Použít u, jsou pro prvky trasy nabídnuty odpovídající TZB systémy v nastavení trasy.
Pomocí jednotlivých nastavení můžete nastavit výplně, čáry a povrchové materiály pro aktuální TZB systém.
