Každá TZB trasa - vzduchotechnika, kabelový žlab nebo trubky - má hierarchickou strukturu složenou z hlavního prvku trasy a jeho sub-elementů: segmentů a uzlů.
Tuto hierarchii respektuje každá úroveň nastavení trasy. Pomocí stránek nastavení můžete nastavit výchozí volby prvku trasy a jeho sub-elementů.
Nastavení trasy - hlavní stránka
Zobrazení prvku trasy: Půdorys a řez, zobrazení modelu

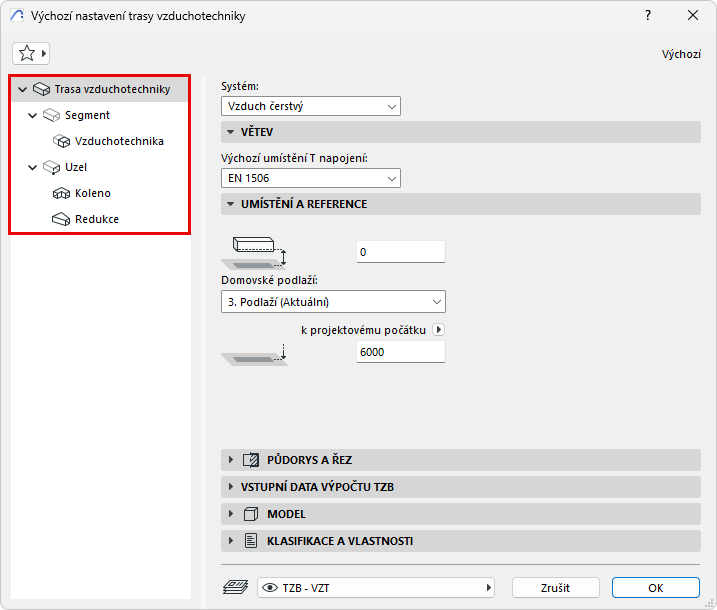

Nastavení segmentu trasy vzduchotechniky
Vlastní nastavení prvků TZB (potrubí, kabelový nosič, trubka, koleno, přechod)
Stejně jako u podobných nástrojů Archicadu (např. Zábradlí) můžete upravit libovolný prvek. Pokud nastavení upravíte, tzn. že již není shodné s výchozím nastavením, okno vás upozorní, že jste použili vlastní nastavení.
Nastavení trasy - hlavní stránka
1.Výchozí nastavení nástroje Trasa

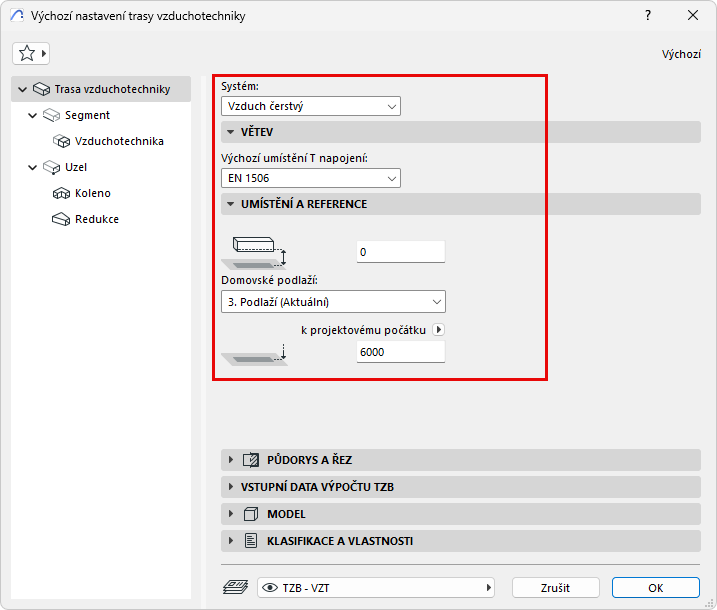

2.Na hlavní stránce nastavení trasy vyberte systém. TZB systém určuje vzhled trasy ve 2D a 3D. Viz TZB Systémy.
Poznámka: Když připojíte prvek trasy k samostatnému objektu TZB, prvek trasy automaticky "zdědí" systém TZB objektu, místo aby použil systém TZB nastavený pro prvek trasy.
3.V položce Trasa je pro prvky T trasy uvedena výchozí tabulka rozměrů.
4.Nastavení umístění a referenční osy trasy:
•Domovské podlaží a odsazení od tohoto podlaží
•Spodní odsazení od zvolené referenční úrovně

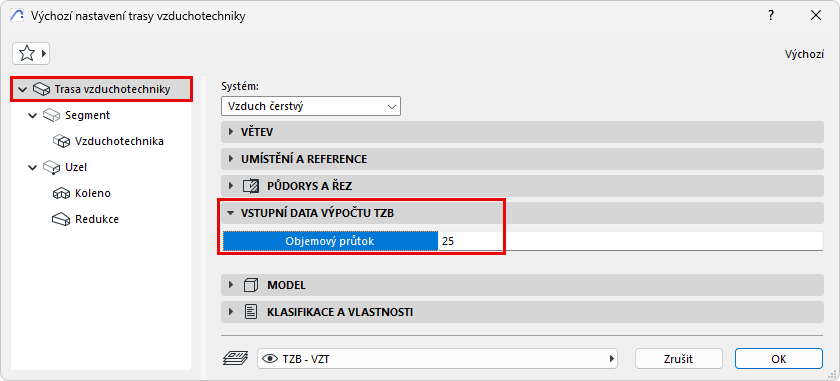

Pro trasu vzduchotechniky: Zadejte limit objemového toku. Nástroj Prohlížeč systému a nástroj Optimalizátor potrubí tyto informace využívají k výpočtu průtoku vzduchu a změně velikosti potrubních systémů.
Viz Prohlížeč TZB systémů (vzduchotechnika) a Optimalizace rozměrů vzduchotechniky.
