Un Système MEP est un ensemble mémorisé de hachures, de lignes et de surfaces utilisées pour afficher les Cheminements MEP et les éléments de bibliothèque MEP.
Les Systèmes MEP sont des attributs du projet Archicad.
•Un Système MEP est associé à chaque cheminement en haut dans le dialogue Options Cheminement. Voir Options Cheminement - page principale.
Remarque : Lorsque vous connectez un élément de cheminement à un objet MEP autonome, l'élément de cheminement "hérite" automatiquement du Système MEP de l'objet, au lieu d'utiliser le Système MEP défini pour l'élément de cheminement.
•Associez le Système MEP à un terminal, à un accessoire et à un équipement dans les réglages de l'élément : Voir Objets compatibles avec MEP dans la Bibliothèque Archicad.
Définir ou éditer attribut de système MEP

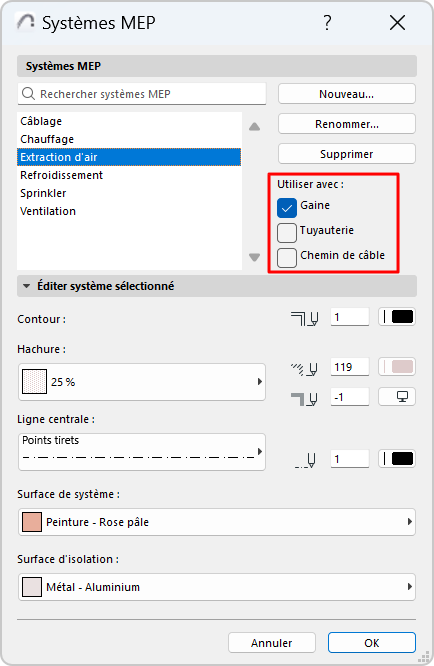

Définissez ou éditez les systèmes MEP avec
•Dessin > Systèmes MEP
•Options > Attributs élément > Systèmes MEP
(ou utilisez le raccourci Systèmes MEP dans la barre d'outils Ingénierie MEP).
Utilisez ou modifiez les systèmes MEP prédéfinis ou créez-en de nouveaux.
Utiliser avec : Cochez un ou plusieurs types de cheminement qui doivent utiliser ce Système MEP :
•Gaines
•Tuyauterie
•Chemin de câble
Sur la base de cette définition Utiliser avec, les systèmes MEP sont disponibles pour le cheminement correspondant, en haut du dialogue Options Cheminement.
Éditer les attributs du Système MEP
Utilisez les contrôles pour définir les hachures, les lignes et les surfaces pour le Système MEP actuel.
