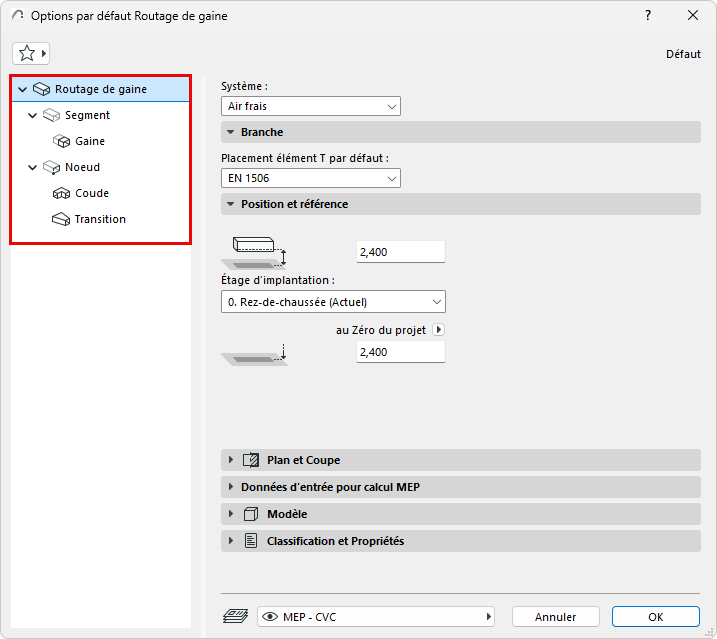

Chaque cheminement MEP - cheminement de gaine, cheminement de chemin de câble et cheminement de tuyau - se compose d'une hiérarchie de l'élément principal Cheminement et de ses sous-éléments : des segments et des noeuds.
Chacun des dialogues de paramétrage de Cheminement reflète cette hiérarchie. Utilisez les pages des dialogues de paramétrage pour définir des options par défaut pour le cheminement et ses sous-éléments.
Options Cheminement - page principale
Données d'entrée pour calcul MEP (Gaine)
Affichage de l'élément Cheminement : Affichage en Plan, Coupe et Modèle
Options personnalisées élément MEP (Gaine, Chemin de câble, Tuyau, Coude, Transition)
Comme pour les outils similaires d'Archicad (par exemple, Garde-corps), vous pouvez personnaliser n'importe quel sous-élément donné. Lorsqu'un paramètre est personnalisé et qu'il ne correspond plus au paramètre par défaut, le dialogue vous avertit qu'un réglage personnalisé est en vigueur.

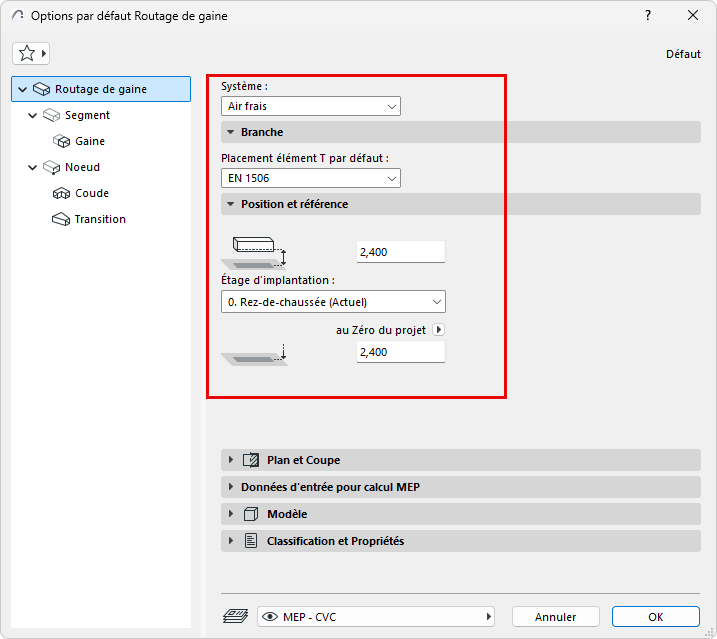

Options Cheminement - page principale
1.Ouvrez Options Cheminement par défaut
2.Sur la page principale du dialogue de paramétrage du Cheminement, choisissez un Système. Le Système MEP définit l'apparence du cheminement en 2D et en 3D. Voir Systèmes MEP.
Remarque : Lorsque vous connectez un élément de cheminement à un objet MEP autonome, l'élément de cheminement "hérite" automatiquement du Système MEP de l'objet, au lieu d'utiliser le Système MEP défini pour l'élément de cheminement.
3.Sous Branche, le tableau de dimensions par défaut est donné pour les éléments en T du cheminement.
4.Définissez le positionnement et la référence de l'élément de cheminement :
•son étage d'implantation et son décalage par rapport à ce niveau
•Décalage vers le bas par rapport au niveau de référence choisi

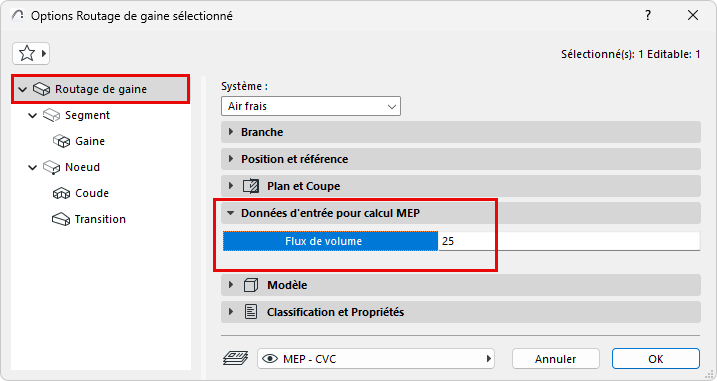

Données d'entrée pour calcul MEP (Gaine)
Pour un cheminement de gaine : Saisissez une limite de débit volumétrique. Le navigateur de système et l’outil Optimisation taille de gaine utilisent ces informations pour calculer le débit d'air et redimensionner les systèmes de gaines.
Voir Navigateur du système MEP (cheminements de gaine) et Optimisation taille de gaine.
