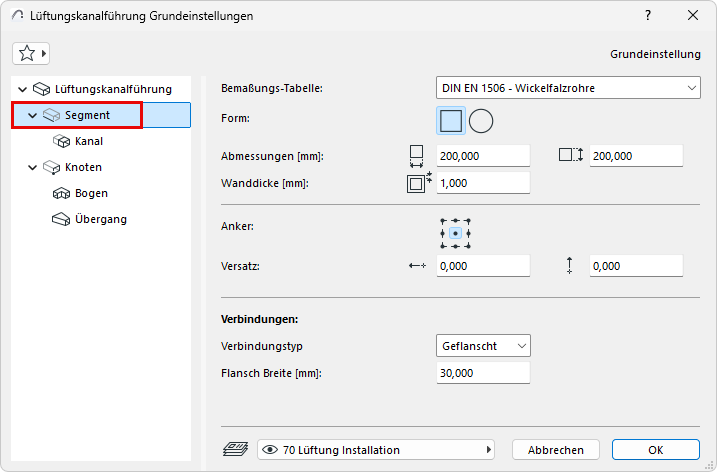

Führungs-Segment Einstellungen
Bemassungs-Tabelle
Wählen Sie eine Bemassungstabelle. (Definieren Sie Tabellen unter HKLSE-Voreinstellungen.)
Form
(Nur Lüftungskanal:) Wählen Sie einen Querschnitt: Rechteckig oder Kreisförmig.
Bemaßung
•(Nur Lüftungskanal:) Für rechteckig: Geben Sie die Abmessungen des Querschnitts ein.
•Wählen Sie einen Standard für Rundmasse aus den Bemassungstabellen. Siehe HKLSE-Voreinstellungen.
Hinweis: Sie können den Querschnitt eines jeden Segments während der Eingabe ändern - siehe Interaktives Ändern der Führungs-Parameter.
Wand-Dicke
Wandstärke des HKLSE-Elements.
Ausrichtung und Versatz
Siehe Segmentierung bearbeiten - Ausrichtung und Versatz
Wählen Sie den entsprechenden Verbindungs-Typ (Geflanscht, Geschweisst, Einfacher Körper - abhängig vom Führungstyp). Geben Sie ggf. eine Breite/einen Durchmesser ein.
Die Bögen und Knoten des Segments verwenden diese Anschlüsse entsprechend.
Hinweis: Wenn Sie ein Führungs-Element mit einem eigenständigen Haustechnik-Objekt verbinden, "erbt" das Führungs-Element automatisch den Verbindungstyp des Objekts, statt seinen definierten Verbindungstyp beizubehalten.
