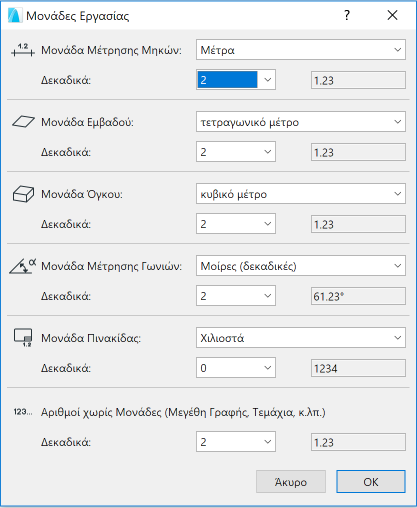

Χρησιμοποιήστε τον διάλογο Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Εργασίας.
Γενικά, οι μονάδες εργασίας εμφανίζονται στους διαλόγους και κατά την εισαγωγή δεδομένων (π.χ. στον Ιχνηλάτη ή στην Παλέτα Ελέγχου).
Μονάδα Μέτρησης Μηκών
Επιλέξτε από τις τυπικές Μονάδες Μέτρησης Μήκους.
•Εάν το μοντέλο έχει αποθηκευτεί σε BIMx, όταν ανοίγετε το BIMx μοντέλο στην εφαρμογή προβολής, χρησιμοποιείται εξ ορισμού αυτή η μονάδα μοντέλου.
Σημειώσεις:
–Αν αλλάξετε τις Μονάδες Εργασίας (π.χ. από μετρικό σε αγγλοσαξονικό σύστημα), μερικές τιμές όπως η διάσταση του καννάβου και τα αρχικά μεγέθη των στοιχείων, για να έχουν νόημα, θα πρέπει να στρογγυλοποιηθούν.
–Η Μονάδα Μήκους που εισάγετε εδώ δεν έχει εφαρμογή σε λειτουργίες Διαστασιολόγησης. Για να ορίσετε μονάδες Διαστάσεων, χρησιμοποιήστε το Επιλογές > Προτιμήσεις Μελέτης > Διαστάσεις.
Μονάδα Εμβαδού
Επιλέξτε από τις τυπικές Μονάδες Μέτρησης Εμβαδού.
Μονάδα Όγκου
Επιλέξτε από τις τυπικές Μονάδες Μέτρησης Όγκου.
Μονάδα Γωνιών
Επιλέξτε από τις τυπικές Μονάδες Μέτρησης Γωνίας.
Σημείωση: Ανεξάρτητα από τη μονάδα γωνίας που έχει οριστεί εδώ, οι μετρήσεις γωνίας των δεδομένων πυρήνα σε διαλόγους - όπως η γωνία κλίσης - εμφανίζονται πάντα σε Δεκαδικές Μοίρες. Το πλήθος των δεκαδικών ψηφίων αυτών των γωνιών ορίζεται από την προτίμηση “Αριθμοί χωρίς Μονάδες”, παρακάτω.
Σχόλια για τις Χαρτογραφικές Μονάδες:
–Η προτίμηση για Χαρτογραφικές Μονάδες που ορίζεται εδώ, ανακλάται κατά την εισαγωγή δεδομένων στην Παλέτα Ελέγχου, τον Ιχνηλάτη και το Εργαλείο Μέτρηση.
–Η αρχή των γωνιών των Χαρτογραφικών Μονάδων υπολογίζεται από τη διεύθυνση του Βορρά (ορίζεται στον διάλογο Επιλογές > Προτιμήσεις Μελέτης > Ρυθμίσεις Τόπου).
Δείτε: Ρυθμίσεις Τόπου.
Μονάδα Πινακίδας
Επιλέξτε μία από τις τυπικές μονάδες Μέτρησης Μήκους για όλες τις λειτουργίες επεξεργασίας που σχετίζονται με το Βιβλίο Πινακίδων (π.χ. μέγεθος Πινακίδας, στοιχεία 2D σχεδίασης που προστίθενται σε Πινακίδες, μέγεθος Τίτλου, κ.λπ.).
Δεκαδικά/ Κλάσματα: Ορίστε το πλήθος των δεκαδικών ή το μέγεθος των κλασμάτων για την επιλεγμένη Μονάδα Μέτρησης Μήκους.
Αριθμοί χωρίς Μονάδες (Μεγέθη Γραφής, Τεμάχια, κ.λπ.)
Ορίστε το πλήθος των δεκαδικών που εμφανίζονται για το Ύψος Κειμένου και τις τιμές Στοιχείου Ιδιότητας, χωρίς μονάδες. Χρησιμοποιείται επίσης για την εμφάνιση των βασικών μετρήσεων γωνίας (π.χ. γωνία Κλίσης)
Σημείωση: Το ύψος κειμένου μετριέται σε mm, εάν η μονάδα μήκους είναι μετρική και σε points εάν είναι πόδια και ίντσες.
Μονάδες Εργασίας στο Teamwork
Αν ανοίγετε μία TW Μελέτη από τον server, οι Μονάδες Εργασίας της θα έχουν αρχικές τιμές βασισμένες στο υπόδειγμα που χρησιμοποιήθηκε για τη δημιουργία της TW Μελέτης. Εν τούτοις, μπορείτε να αλλάζετε ελεύθερα αυτές τις Μονάδες Εργασίας ενώ εργάζεστε στην TW Μελέτη. Οι προτιμήσεις σας για τις Μονάδες Εργασίας είναι ειδικές και ανεξάρτητες για κάθε χρήστη και δεν αποθηκεύονται στον server όταν κάνετε Αποστολή ή Λήψη αλλαγών.
Δείτε επίσης: Μονάδες Δομικού Αναλυτικού Μοντέλου.
