Οι Ρυθμίσεις Τόπου είναι διαθέσιμες:
•από το Επιλογές > Προτιμήσεις Μελέτης > Ρυθμίσεις Τόπου

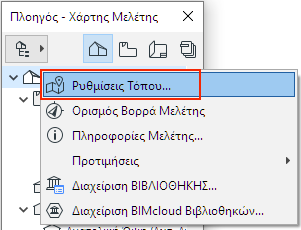

•το θεματικό μενού του Ονόματος Μελέτης, στον Πλοηγό

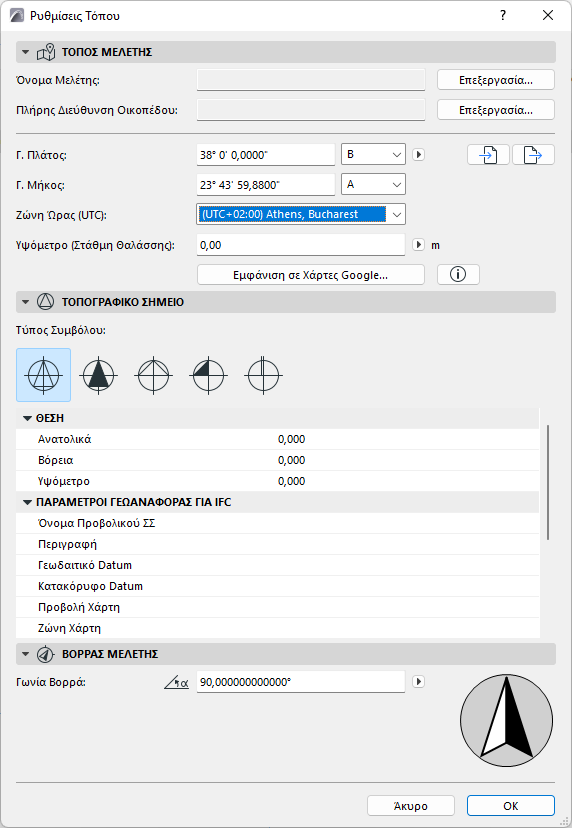

Οι Ρυθμίσεις Τόπου έχουν τρία πάνελ:
Το Όνομα Μελέτης και η Πλήρης Διεύθυνση Οικοπέδου λαμβάνονται από τον διάλογο Πληροφορίες Μελέτης.
Κάντε κλικ στο Επεξεργασία για να τροποποιήσετε αυτά τα δεδομένα, ανοίγοντας τον διάλογο Πληροφορίες Μελέτης.
Δείτε: Πληροφορίες Μελέτης.
Εισάγετε το Γ. Πλάτος και το Γ. Μήκος του Τόπου Μελέτης.
•Για μέγιστη ακρίβεια (π.χ. για σκοπούς Ενεργειακής Αξιολόγησης), πρέπει να προσδιορίσετε και να συμπληρώσετε με ακρίβεια τα δεδομένα γεωγραφικού Πλάτους/Μήκους του τόπου της μελέτης σας.
•Κάντε κλικ στα αναδιπλούμενα μενού για να αλλάξετε μεταξύ Βόρειου και Νότιου Γ. Πλάτους και Ανατολικού και Δυτικού Γ. Μήκους.
•Επιλέξτε τη μονάδα μέτρησης που θέλετε από το σχετικό μενού.
Ζώνη Ώρας
Διαλέξτε μία ζώνη ώρας στον Τόπο Μελέτης, που εκφράζεται ως μία θετική ή αρνητική απόκλιση από το UTC (Συντονισμένη Παγκόσμια Ώρα), μαζί με το όνομα της αντίστοιχης ζώνης ώρας.
Υψόμετρο
Εισάγετε το υψόμετρο του τόπου μελέτης, στις μονάδες που θέλετε.
•Το Υψόμετρο χρησιμοποιείται επίσης ως η στάθμη αναφοράς Στάθμη Θαλάσσης της μελέτη σας, στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς).
•Τα δεδομένα υψόμετρου χρησιμοποιούνται όταν η μελέτη εξάγεται σε διατάξεις SketchUp και Google Earth.
Δείτε: SketchUp (.skp) και Google Earth (.kmz).
Χρήση του Χάρτες Google για Προβολή και Αναζήτηση Δεδομένων Τόπου
Με δεδομένο ότι έχετε μία σύνδεση στο διαδίκτυο: κάντε κλικ στο Εμφάνιση σε Χάρτες Google για να δείτε τον τόπο της μελέτης όπως ορίστηκε από τα δεδομένα γεωγραφικού Πλάτους/Μήκους.

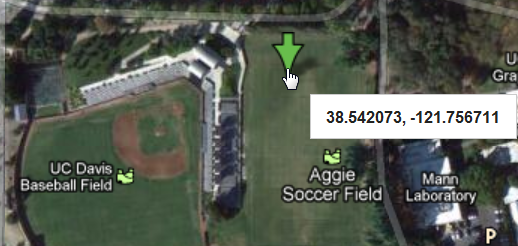

Για έρευνα των γεωγραφικών δεδομένων χρησιμοποιώντας τους Χάρτες Google, εστιάστε στον επιθυμητό τόπο. Κάντε δεξί-κλικ για να εμφανιστεί το θεματικό μενού και στη συνέχεια επιλέξτε “Τι είναι εδώ; (What’s Here)”, ώστε να δείτε (και να αντιγράψετε) τα δεδομένα γεωγραφικού Πλάτους/Μήκους.
Εισαγωγή/Εξαγωγή Ρυθμίσεων Τόπου (XML, SketchUp, Google Earth)
Χρησιμοποιήστε τα κουμπιά Εισαγωγή και Εξαγωγή για να μεταφέρετε δεδομένα Ρυθμίσεων Τόπου σε διάταξη XML, Google Earth (.kmz) ή SketchUp (.skp).
Και οι τρεις διατάξεις μπορούν να χρησιμοποιηθούν για να μεταφέρουν πληροφορίες μεταξύ μελετών Archicad. Οι διατάξεις Google Earth και SketchUp επιτρέπουν επίσης στους χρήστες να ευθυγραμμίσουν τα μοντέλα Archicad με μοντέλα από το SketchUp και το Google Earth.
•Η διάταξη XML απομνημονεύει και διαβάζει Γ. Μήκος και Γ. Πλάτος, διάταξη Εμφάνισης Γωνίας, Ζώνη Ώρας, Υψόμετρο και Μονάδα Ύψους, Διεύθυνση Βορρά και διάταξη Εμφάνισης.
•Η διάταξη Google Earth (.kmz) απομνημονεύει Γ. Μήκος, Γ. Πλάτος και Υψόμετρο ως απλό σημάδι θέσης. Η Εισαγωγή Λειτουργίας θα διαβάσει και δεδομένα Γ. Μήκους και Γ. Πλάτους από αρχεία .kmz που περιέχουν ένα απλό σημάδι θέσης. Το Υψόμετρο θα εισαχθεί αν είναι διατυπωμένο με την απόλυτη μέθοδο (όχι σχετική ή επί του εδάφους).
•Η διάταξη SketchUp (.skp) εξάγει και εισάγει Γ. Μήκος, Γ. Πλάτος, Υψόμετρο, διεύθυνση Βορρά και Ζώνη Ώρας. Τα δεδομένα Διεύθυνση Οικοπέδου, Πόλη και Διεύθυνση Οικοπέδου, Χώρα, εξάγονται αλλά ΔΕΝ εισάγονται).
Για περαιτέρω Πληροφορίες σχετικά με το SketchUp:
•εισαγωγή: δείτε SketchUp (.skp)
•συγχώνευση: δείτε Συγχώνευση Αρχείου SketchUp (.skp)
•εξαγωγή: δείτε SketchUp (.skp)
Για περαιτέρω Πληροφορίες σχετικά με το Google Earth:
•εισαγωγή: δείτε Google Earth (.kmz)
•συγχώνευση: δείτε Συγχώνευση Αρχείου Google Earth (.kmz)
•εξαγωγή: δείτε Google Earth (.kmz)
•Διαλέξτε έναν Τύπο Συμβόλου για το Τοπογραφικό Σημείο της μελέτης.
•Ορίστε δεδομένα Θέσης και Γεωαναφοράς.
Δείτε: Τοπογραφικό Σημείο.
Ορισμός Βορρά Μελέτης (διάλογος Ρυθμίσεις Τόπου)
Εισάγετε εδώ μία τιμή γωνίας για το Αζιμούθιο (πυξίδα), ή σύρετε τον δείκτη της πυξίδας στην επιθυμητή θέση.

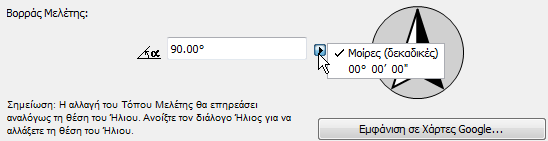

Από το πτυσσόμενο μενού, επιλέξτε τη μονάδα εμφάνισης του Βορρά Μελέτης.
Σημείωση: Η ακρίβεια της μονάδας εξαρτάται από την ακρίβεια της Μονάδας Γωνιών στις Επιλογές > Μονάδες Εργασίας.

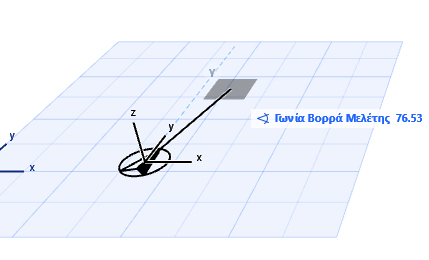

Ορισμός Βορρά Μελέτης (Γραφικά)
Η εντολή Ορισμού του Βορρά Μελέτης είναι διαθέσιμη από
•το Επιλογές > Προτιμήσεις Μελέτης > Ορισμός Βορρά Μελέτης
•το θεματικό μενού του Ονόματος Μελέτης, στον Πλοηγό
Στην Κάτοψη ή στο 3D Παράθυρο:
1.Κάντε κλικ για να εμφανιστεί το εικονίδιο Βορράς Μελέτης.
2.Μετακινήστε τον δείκτη για να ορίσετε Βορρά Μελέτης.
Η συντεταγμένη Γωνία Βορρά του Τοπογραφικού Σημείου προσαρμόζεται αναλόγως.
Η τιμή του Βορρά της Μελέτης επηρεάζει τα εξής:
•Τους υπολογισμούς της Ενεργειακής Αξιολόγησης.
•Μερικά Σημάδια Εσωτερικής Όψης που περιλαμβάνουν κείμενο με την τιμή του Βορρά Μελέτης.
•Το αντικείμενο-σύμβολο Βορράς (της ΒΙΒΛΙΟΘΗΚΗΣ Archicad), όταν τοποθετείται στη μελέτη, αντικατοπτρίζει την τιμή του Βορρά της Μελέτης. (Πρέπει να τσεκάρετε το κουτάκι “Σύμφωνα με ΒΟΡΡΑ Μελέτης” που είναι στις Ρυθμίσεις του αντικειμένου).
•Όταν χρησιμοποιείτε χαρτογραφικές μονάδες (Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Εργασίας), ο Βορράς της Παλέτας Συντεταγμένων και του Ιχνηλάτη, συμπίπτει με τον Βορρά αυτών των ρυθμίσεων.
•Το αζιμούθιο Ήλιου θα υπολογιστεί, σύμφωνα με τον Βορρά της Μελέτης (όπου η Ανατολή είναι στις 0.00 μοίρες).
Η Θέση Ήλιου ρυθμίζεται στις Ρυθμίσεις 3D Προβολής. Δείτε: Θέση Ήλιου.
