Δημιουργία/Επεξεργασία Ράστερ από ΣΥΜΒΟΛΟ
Δημιουργήστε ένα ράστερ από ΣΥΜΒΟΛΟ, βασισμένο σε ένα σκίτσο σχεδιασμένο σε οποιοδήποτε 2D παράθυρο, με τα εξής βήματα:
1.Σχεδιάστε ένα μοτίβο χρησιμοποιώντας Γραμμές, Τόξα και Χαρ. Σημεία.
2.Επιλέξτε όλα τα συστατικά του μοτίβου και ύστερα το Επεξεργασία > Αντιγραφή.
3.Πηγαίνετε στο Επιλογές > Χαρακτηριστικά Στοιχείου > Ράστερ.
4.Κάντε κλικ στο Νέα.
5.Εισάγετε ένα νέο όνομα για το νέο ράστερ.

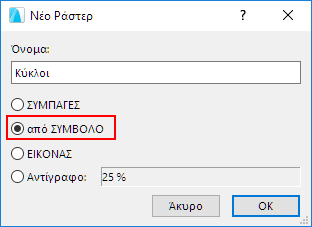

6.Επιλέξτε το στρογγυλό κουμπί από ΣΥΜΒΟΛΟ, στη συνέχεια πατήστε OK.

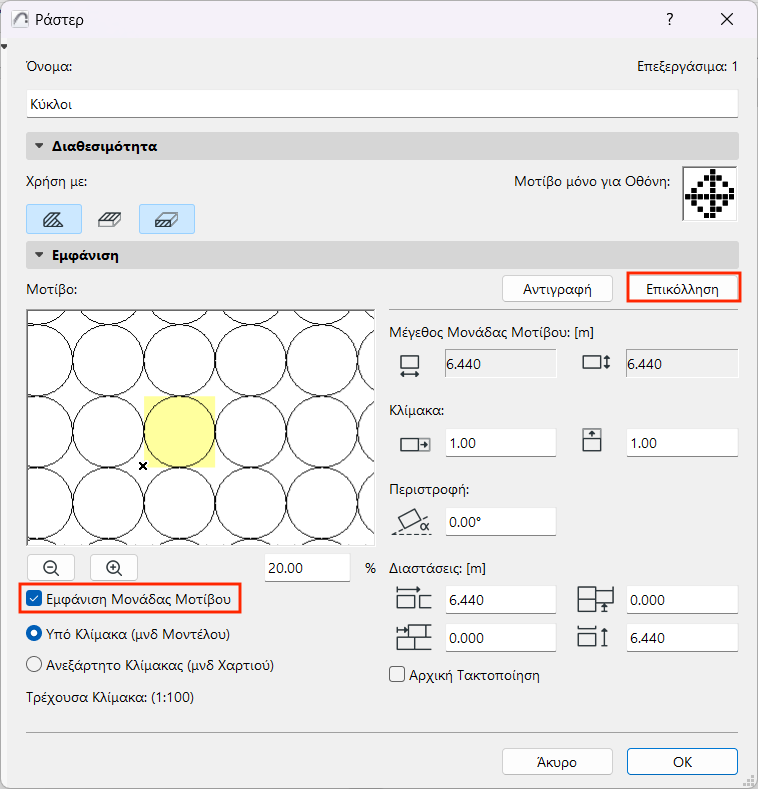

7.Στο πάνελ Εμφάνιση, κάντε κλικ στο Επικόλληση. Το μοτίβο που αντιγράψατε εμφανίζεται στο παράθυρο Μοτίβο.
Σημείωση: Η επικολλημένη επιλογή μπορεί να περιλαμβάνει μόνο Γραμμές, Τόξα και Χαρ. Σημεία.
8.Τσεκάρετε το Εμφάνιση Μονάδας Μοτίβου για να τονιστεί η μονάδα συμβόλου στο παράθυρο προεπισκόπησης αυτού του διαλόγου.

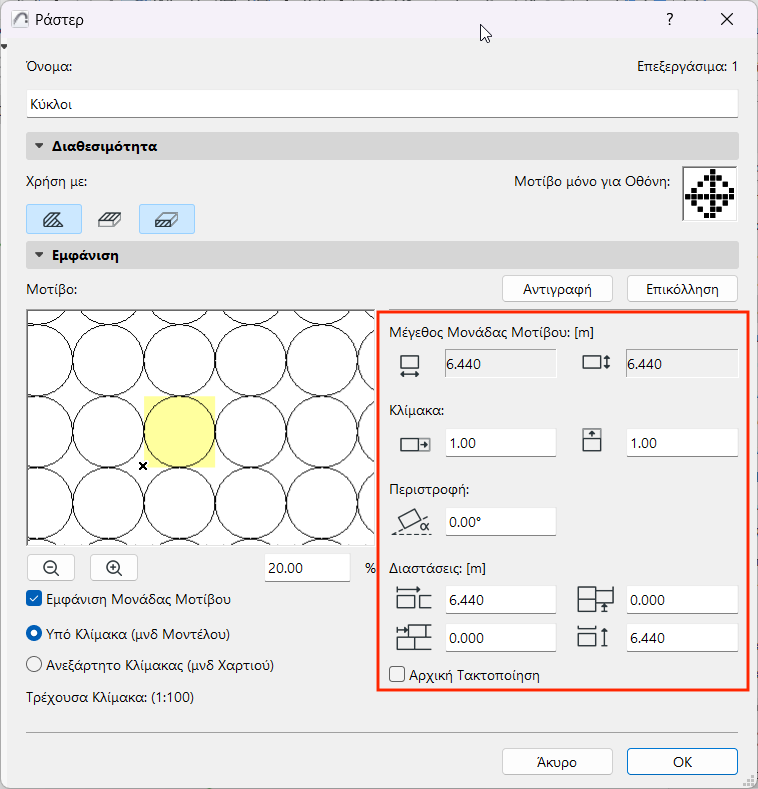

9.Χρησιμοποιήστε τους ελέγχους στο Επεξεργασία Μοτίβου Συμβόλου για να ρυθμίσετε το μέγεθος, το μοτίβο και τη γωνία στροφής για το ράστερ από σύμβολο.
Μέγεθος Μονάδας Μοτίβου
Αυτό είναι το απόλυτο μέγεθος της μονάδα Συμβόλου στην Κάτοψη.
Χρησιμοποιήστε αυτά τα τέσσερα πεδία για να καθορίσετε τα διανύσματα των σειρών που συνθέτουν το μοτίβο συμβόλου.
Κλίμακα
Εισάγετε συντελεστές κλίμακας, βάσει των οποίων θα γίνει “συστολή/διαστολή” της μονάδας Συμβόλου, οριζοντίως και καθέτως. Εξ ορισμού, αυτός ο συντελεστής είναι ίσος με 1.0, δηλαδή η μονάδα συμβόλου δεν θα παραμορφωθεί.
Το πεδίο ποσοστού και τα κουμπιά zoom κάτω από το παράθυρο προεπισκόπησης, αναφέρονται μόνο στην εικόνα του παραθύρου προεπισκόπησης. Η προεπισκόπηση εμφανίζει το μοτίβο συμβόλου για το δεδομένο ποσοστό, σε σχέση με την απεικόνισή του στην Κάτοψη.
Στροφή
Εισάγετε μία γωνία σε μοίρες, εάν θέλετε το μοτίβο ράστερ να είναι λοξό.
Διαστάσεις
Για να αλλάξετε την κατανομή του μοτίβου, εισαγάγετε τιμές για την οριζόντια και την κάθετη απόσταση μεταξύ των διανυσμάτων του μοτίβου.
Μπορείτε επίσης να εισάγετε αποκλίσεις, για να δημιουργήσετε κενά στο μοτίβο.
Επιλέξτε Αρχική Τακτοποίηση για να επιστρέψετε στις αποθηκευμένες τιμές.
Για να καθορίσετε τη σχέση μεταξύ ράστερ και κλίμακας μελέτης, χρησιμοποιήστε τα δύο στρογγυλά κουμπιά.
Δείτε επίσης: Κλίμακα των Ράστερ.
Ράστερ από Σύμβολο ως Στρώσεις των Σύνθετων Στοιχείων: Προσαρμογή σε Στρώση
