Ορισμός Προσανατολισμού Μοτίβων Ράστερ (Διανυσματικού ή από ΣΥΜΒΟΛΟ)
Χρησιμοποιήστε τους ελέγχους της Μεθόδου Προσανατολισμού για να ορίσετε ή να αλλάξετε χειροκίνητα τον προσανατολισμό ενός μοτίβου ράστερ (διανυσματικού ή από ΣΥΜΒΟΛΟ).
Πού θα Επιλέξετε μία Μέθοδο Προσανατολισμού Ράστερ για ένα Στοιχείο;

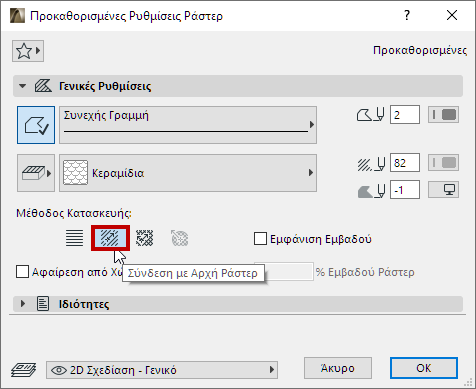

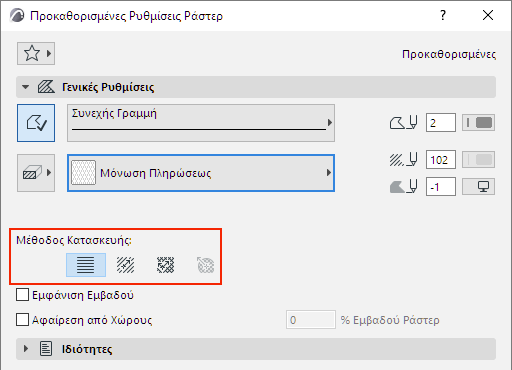

•Για στοιχεία Ράστερ που χρησιμοποιούν ένα ράστερ κάλυψης (διανυσματικό ή από ΣΥΜΒΟΛΟ), χρησιμοποιήστε τις επιλογές “Μέθοδος Κατασκευής” στο πάνελ Γενικές Ρυθμίσεις των Ρυθμίσεων Ράστερ.

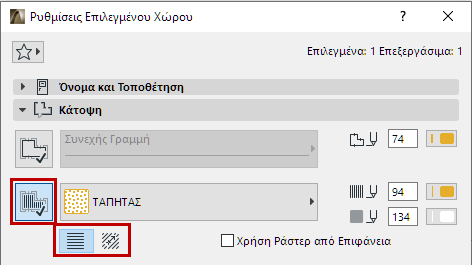

•Για Χώρους που χρησιμοποιούν ένα ράστερ κάλυψης (διανυσματικό ή από ΣΥΜΒΟΛΟ), χρησιμοποιήστε τα στρογγυλά κουμπιά στο πάνελ Κάτοψη των Ρυθμίσεων Χώρου.

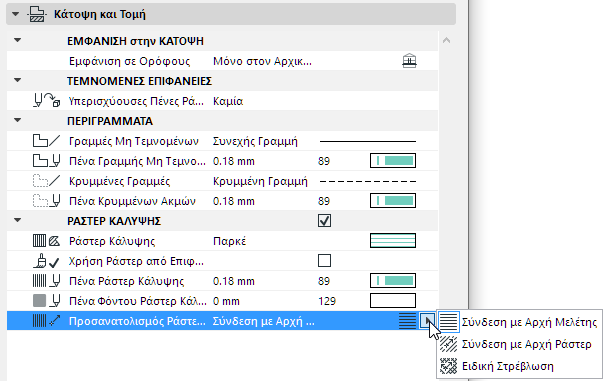

•Για Ράστερ Κάλυψης που ανατέθηκαν σε Δοκό, Υποστύλωμα, Ανάγλυφο, Πλάκα, Στέγη, Άνοιγμα, Μορφή ή Κέλυφος, χρησιμοποιήστε τους ελέγχους κάτω από το Ράστερ Κάλυψης στον Διάλογο Ρυθμίσεων.
Δείτε επίσης: Ανάθεση ενός Ράστερ Κάλυψης.
•Για ράστερ τεμνομένων που χρησιμοποιούνται σε συστατικά των σύμπλοκων ή των σύνθετων στοιχείων, οι ρυθμίσεις Προσανατολισμού Ράστερ πηγάζουν από το Δομικό Υλικό τους.
Μέθοδοι Προσανατολισμού Ράστερ
Τοποθετήστε Διανυσματικό Ράστερ με Συνδεδεμένο Μοτίβο
Ράστερ από Σύμβολο ως Στρώσεις των Σύνθετων Στοιχείων: Προσαρμογή σε Στρώση
Ακτινική Παραμόρφωση (μόνο Ράστερ από Σύμβολο)

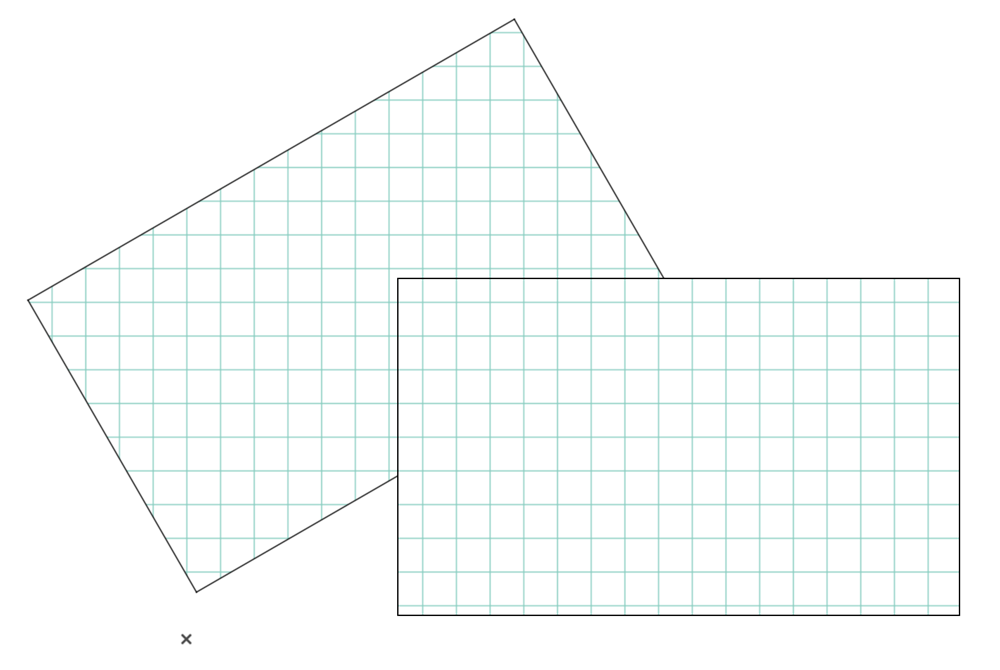

Με αυτήν την επιλογή, ο προσανατολισμός διαγράμμισης είναι πάντοτε ορθογωνικός από την Αρχή Μελέτης, ανεξάρτητα από τους μετασχηματισμούς που έγιναν στο στοιχείο.
Χρησιμοποιήστε τη Σύνδεση με Αρχή Ράστερ για να ρυθμίσετε με ακρίβεια τη γωνία του μοτίβου της διαγράμμισης.

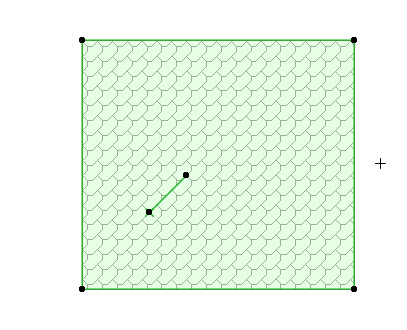

Εμφανίζεται ένα χειριστήριο στο τοποθετημένο ράστερ για να εμφανίζει τον προσανατολισμό του ράστερ.
Σημείωση: Τα χειριστήρια ράστερ είναι ορατά μόνον όταν είναι ενεργή η ρύθμιση Χειριστήρια Ράστερ (Βοηθήματα Σχεδίασης και Επεξεργασίας) στο Άποψη > Επιλογές Άποψης στην Οθόνη.

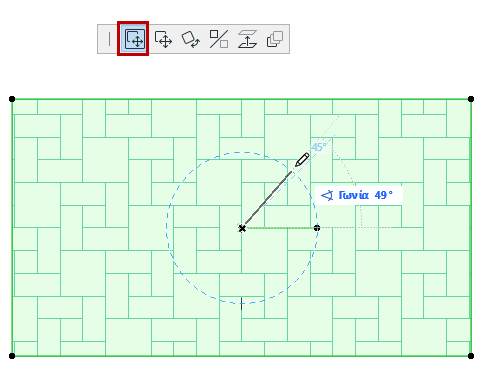

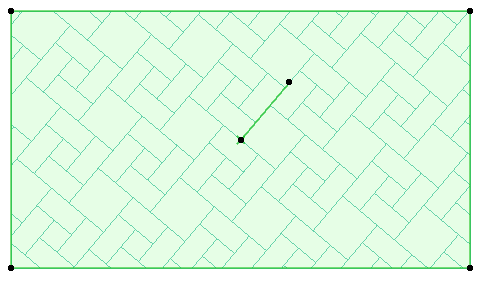

Μετατοπίστε το Χειριστήριο Ράστερ για νέα στοίχιση του μοτίβου της διαγράμμισης. Βεβαιωθείτε ότι το εικονίδιο Μετατόπιση Υποστοιχείου της ΜικροΠαλέτας είναι ενεργό.
Τοποθετήστε Διανυσματικό Ράστερ με Συνδεδεμένο Μοτίβο

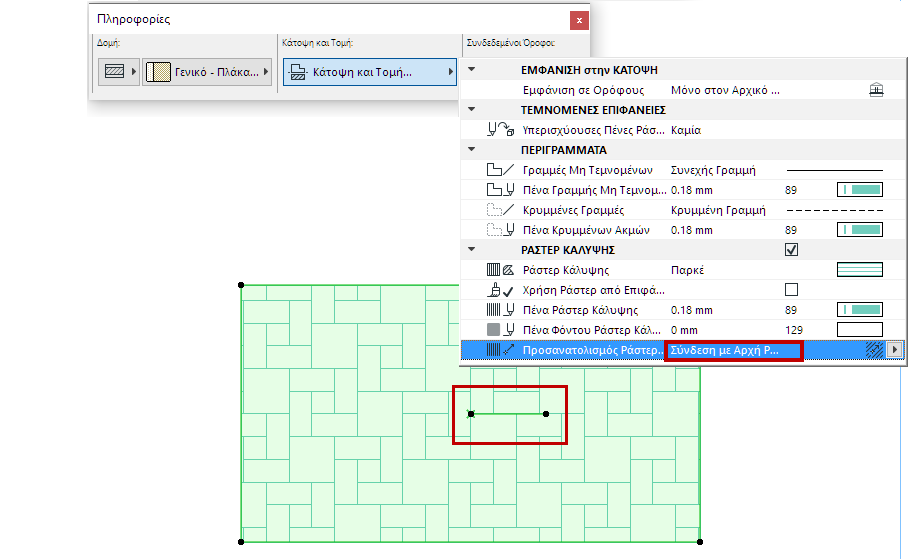

1.Στις Ρυθμίσεις Ράστερ, ορίστε την επιλογή Σύνδεση με Αρχή Ράστερ.
2.Τοποθετήστε το πολύγωνο του Ράστερ.
3.Επιλέξτε το ράστερ
4.Σύρετε ένα από τα δύο άκρα του χειριστηρίου ράστερ για να ορίσετε την αρχή και την κατεύθυνση του μοτίβου ράστερ.
Σημειώστε, ότι το χειριστήριο δεν είναι απαραίτητο να βρίσκεται μέσα στο Ράστερ. Μπορείτε να σύρετε το χειριστήριο έξω από την περιοχή του ράστερ μετά από την τοποθέτησή του.
Διαθέσιμη για Δοκό, Υποστύλωμα, Κέλυφος και Μορφή.

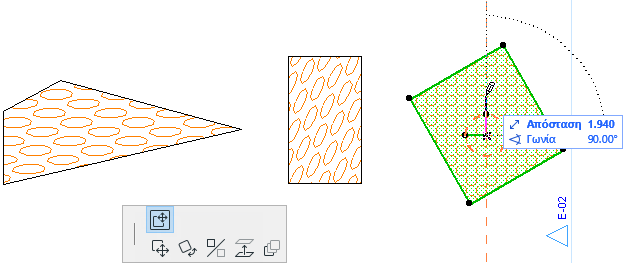

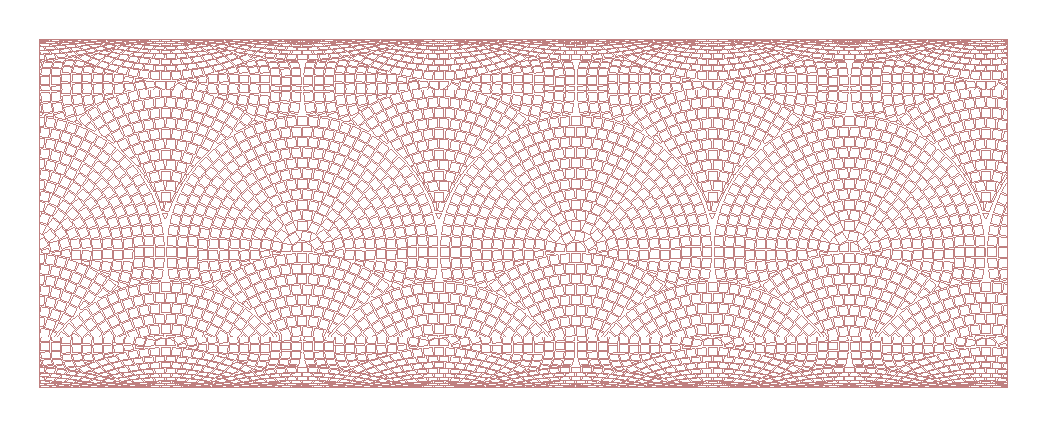

Αυτή η επιλογή στρεβλώνει το ράστερ κάλυψης, προσομοιώνοντας την 3D άποψη μίας καμπύλης επιφάνειας στην Κάτοψη.
Αυτή η επιλογή εμφανίζει ένα διπλό χειριστήριο ράστερ στην αρχή του ράστερ.
Χειριστείτε το μοτίβο διαγράμμισης τροποποιώντας το μήκος και των δύο χειριστηρίων, καθώς και την μεταξύ τους γωνία.

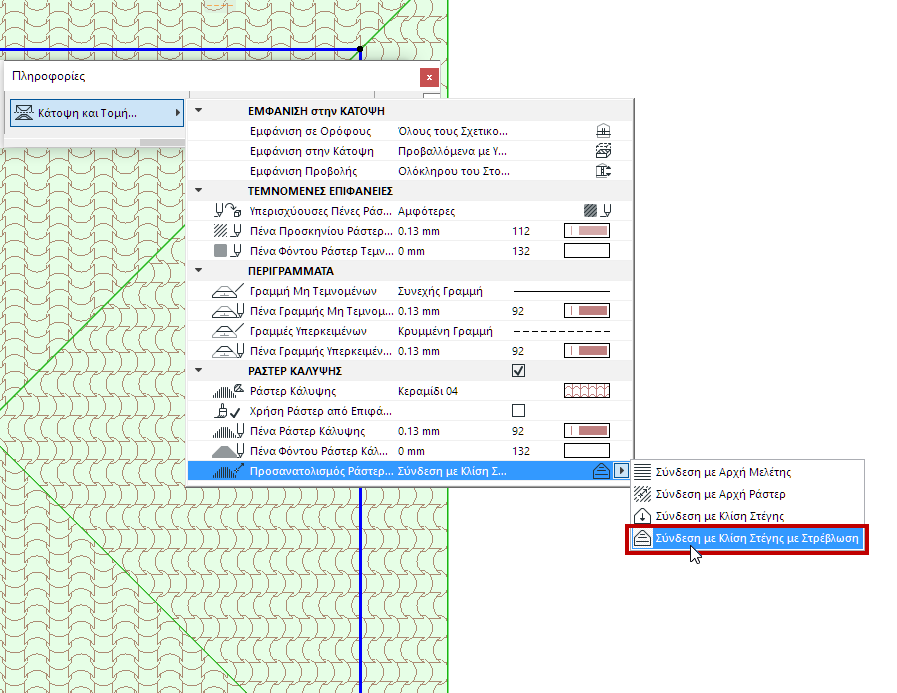

Ορίστε τον Προσανατολισμό του ράστερ κάλυψης Στέγης σε Σύνδεση με Κλίση Στέγης με Στρέβλωση.
Το ράστερ κάλυψης στρεβλώνεται αυτόματα ώστε να ακολουθεί την κλίση της Στέγης.
Ράστερ από Σύμβολο ως Στρώσεις των Σύνθετων Στοιχείων: Προσαρμογή σε Στρώση
Εάν ένα σύνθετης δομής στοιχείο περιλαμβάνει ένα ράστερ από σύμβολο ως μέρος του Δομικού Υλικού, μπορείτε να επιλέξετε “προσαρμογή σε στρώση” αυτού του ράστερ, ώστε το μοτίβο ράστερ να προσαρμοστεί στο σχήμα της στρώσης. Αυτό είναι ιδιαιτέρως χρήσιμο για τη μοντελοποίηση μόνωσης, κόντρα πλακέ, μεταλλικού καταστρώματος ή οποιουδήποτε κατευθυντικού ράστερ.
Για να το πετύχετε, χρησιμοποιήστε τους ελέγχους του διαλόγου Δομικά Υλικά (Επιλογές > Χαρακτηριστικά Στοιχείου > Δομικά Υλικά.)
1.Πηγαίνετε στον έλεγχο Προσανατολισμός Ράστερ του διαλόγου.
2.Επιλέξτε Προσαρμογή σε Στρώση
Το μοτίβο του ράστερ από σύμβολο ρυθμίζεται τώρα, ώστε να ταιριάζει στο περίγραμμα του στοιχείου.
Ακτινική Παραμόρφωση (μόνο Ράστερ από Σύμβολο)
Η Ακτινική Παραμόρφωση, μέθοδος κατασκευής Ράστερ (Εργαλείο Ράστερ) σας επιτρέπει να προσαρμόζετε γραφικά την ακτινική παραμόρφωση του διανύσματος. Αυτή η μέθοδος είναι διαθέσιμη μόνο για ένα επιλεγμένο Ράστερ από σύμβολο και όταν:
•το ράστερ από σύμβολο χρησιμοποιήθηκε ως στρώση μίας σύνθετης ή σύμπλοκης δομής και
•ο Προσανατολισμός Ράστερ της στρώσης ορίστηκε σε Προσαρμογή σε Στρώση στο Δομικό Υλικό του, και
•έχετε επιλέξει αυτό το ράστερ από σύμβολο, μετά από τη διάσπαση ενός καμπύλου σύνθετου/σύμπλοκου τοίχου.
Δείτε: Διάσπαση στην Τρέχουσα Άποψη.
Σημείωση: Η χρήση πολλών Ακτινικά Στρεβλών Ράστερ στη μελέτη σας, μπορεί να μειώσει την απόδοσή της (ταχύτητα).

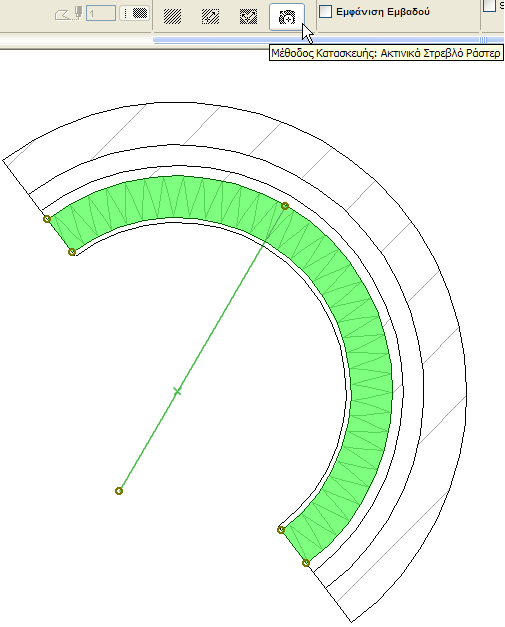

Εδώ είναι ένας καμπύλος σύνθετος τοίχος με ένα ράστερ από σύμβολο (προσανατολισμός: Προσαρμογή σε Στρώση) ως μία από τις στρώσεις του, μετά τη διάσπαση του σύνθετου τοίχου. Κάθε ράστερ μπορεί πλέον να επιλεγεί ξεχωριστά. Το ράστερ από σύμβολο εμφανίζει ένα χειριστήριο ράστερ, ενώ διατίθεται και η μέθοδος κατασκευής Ακτινικά Στρεβλό Ράστερ. Ρυθμίστε το χειριστήριο ράστερ για να προσαρμόσετε τη στρέβλωση του ράστερ ή την αρχή του μοτίβου, όπως κρίνετε ότι είναι απαραίτητο.
