Χρησιμοποιήστε τις εντολές στο Έγγραφο > Δημιουργική Απεικόνιση > Στοίχιση 3D Υφής για να επεξεργαστείτε την αρχή και την κατεύθυνση των υφών του κατασκευαστικού στοιχείου σε 3D απόψεις.
Αυτές οι εντολές είναι διαθέσιμες μόνο στο 3D Παράθυρο, σε επιλεγμένα κατασκευαστικά στοιχεία των οποίων το χαρακτηριστικό Επιφάνεια περιλαμβάνει την ανάθεση μίας Υφής (Επιλογές > Χαρακτηριστικά Στοιχείου > Επιφάνειες).
Σημειώσεις:
-Δεν διατίθεται για Κελύφη.
-Η επαναστοίχιση της Υφής σε στοιχεία Σύμπλοκης Διατομής μπορεί να προκαλέσει απροσδόκητα αποτελέσματα.
Για πρόσθετες επιλογές επεξεργασίας υφών των εδρών Μορφής, δείτε Αντιστοίχηση Υφής Μορφής και Στοίχιση.
Δείτε επίσης Αρχικές Στοιχίσεις Υφής/Επαναφορά Υφής
Στοίχιση Υφής Χείλους (Μόνο Τοίχοι)
Αρχικές Στοιχίσεις Υφής/Επαναφορά Υφής

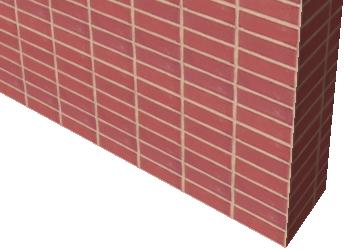

Σε αυτό το παράδειγμα, αρχικά η υφή του τοίχου δείχνει κάπως έτσι:
Για να επαναφέρετε την αρχή της υφής στη γωνία του τοίχου - ώστε το μοτίβο του τούβλου να αρχίζει από τη γωνία - κάντε τα εξής:
1.Επιλέξτε τον τοίχο
2.Χρησιμοποιήστε Έγγραφο > Δημιουργική Απεικόνιση > Στοίχιση 3D Υφής > Ορισμός Αρχής.

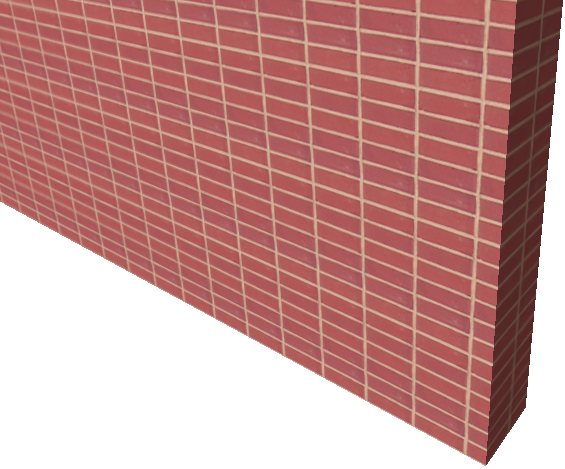

3.Κάντε κλικ στη γωνία και δείτε το αποτέλεσμα.
Η αρχή της υφής επηρεάζει όλες τις επιφάνειες του στοιχείου. Δηλαδή δεν μπορείτε να έχετε άλλη αρχή για την εσωτερική και άλλη αρχή για την εξωτερική επιφάνεια ενός τοίχου.
1.Επιλέξτε ένα ή περισσότερα στοιχεία.
2.Χρησιμοποιήστε Έγγραφο > Δημιουργική Απεικόνιση > Στοίχιση 3D Υφής > Ορισμός Διεύθυνσης.
3.Κάντε κλικ σε μία επιφάνεια ενός επιλεγμένου στοιχείου. Πρέπει να κάνετε κλικ σε μία “κύρια” επιφάνεια, και όχι σε μία ακμή. (Για Υποστυλώματα, η επεξεργάσιμη “κύρια” επιφάνεια είναι η άνω και κάτω επιφάνεια.)

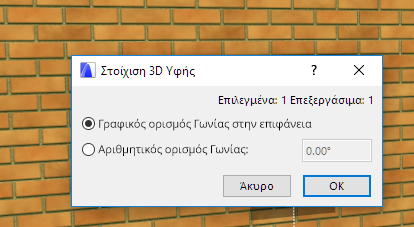

4.Στον διάλογο που ανοίγει, διαλέξτε μεταξύ αριθμητικού (πληκτρολόγιο) ή γραφικού (ποντίκι) προσδιορισμού της γωνίας της υφής.
5.Κάντε κλικ στο OK.
6.Αν επιλέξετε να ορίσετε τη γωνία γραφικά, σχεδιάστε το επιθυμητό διάνυσμα για τον προσανατολισμό της υφής. Μπορείτε να έχετε έλξη από χαρ. σημεία του στοιχείου.
7.Αν ορίσετε τη γωνία αριθμητικά, θα εφαρμοστεί σε σχέση με τον αρχικό προσανατολισμό της Υφής και θα είναι μετρημένη αριστερόστροφα.
Σημείωση: Σε Πλάκες και Στέγες, η διεύθυνση της υφής θα αλλάξει αυτομάτως εάν επεξεργαστείτε το σχήμα του στοιχείου.

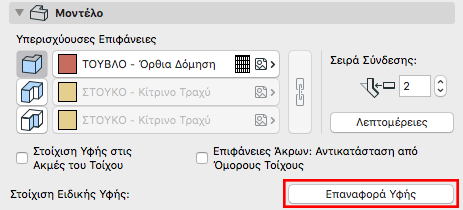

Για να επανέλθετε στις προκαθορισμένες ρυθμίσεις της Υφής, επιλέξτε το στοιχείο, ανοίξτε τον διάλογο ρυθμίσεών του και πηγαίνετε στο πάνελ Μοντέλο. Το κείμενο με πληροφορίες για την Ειδική Υφή είναι ενεργό. Κάντε κλικ στο κουμπί Επαναφορά Υφής για να απορρίψετε την προσαρμογή.
Μπορείτε επίσης να επιλέξετε αρκετά στοιχεία και μετά την εντολή Επαναφορά του ιεραρχικού μενού Έγγραφο > Δημιουργική Απεικόνιση > Στοίχιση 3D Υφής.
Για να απορρίψετε όλες τις προσαρμογές των στοιχείων στο 3D Παράθυρο, μην επιλέξετε κανένα από αυτά αλλά επιλέξτε Έγγραφο > Δημιουργική Απεικόνιση > Στοίχιση 3D Υφής > Επαναφορά Όλων.
Δείτε επίσης: Αρχικές Στοιχίσεις Υφής/Επαναφορά Υφής.
Στοίχιση Υφής Χείλους (Μόνο Τοίχοι)
Μπορείτε να στοιχίσετε την υφή μόνο ενός χείλους Τοίχου: Χρησιμοποιήστε το κουτάκι τσεκαρίσματος “Στοίχιση Υφής στα Χείλη Τοίχου” στο πάνελ Μοντέλο των Ρυθμίσεων Τοίχου.
Δείτε: Τοίχος - Πάνελ Μοντέλο.
Σημείωση: Η χρήση της εντολής Στοίχιση Υφής (Έγγραφο > Δημιουργική Απεικόνιση) θα υπερισχύσει οποιασδήποτε άλλης ρύθμισης της υφής Τοίχου, συμπεριλαμβανομένης της Στοίχιση Υφής στα Χείλη Τοίχου (κουτάκι τσεκαρίσματος).
