Τοίχος - Πάνελ Γεωμετρία και Τοποθέτηση
Εξ ορισμού:
•Η στέψη Τοίχου συνδέεται με 1 όροφο πιο πάνω
•Αρχικός Όροφος είναι ο τρέχων όροφος.
Ο όροφος με τον οποίο συνδέεται η βάση του Τοίχου ονομάζεται Αρχικός Όροφος, αλλά η βάση του μπορεί να αποκλίνει προς οποιαδήποτε κατεύθυνση.

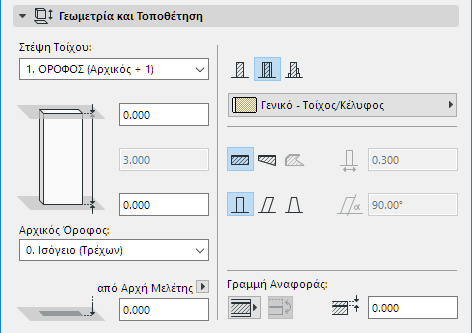

Χρησιμοποιήστε τους ελέγχους αυτού του πάνελ για να αλλάξετε οποιαδήποτε από αυτές τις τιμές, και να καθορίσετε τη γεωμετρία και την πολυπλοκότητα του στοιχείου Τοίχος.
Στέψη Τοίχου: Χρησιμοποιήστε αυτόν τον έλεγχο είτε για άνω σύνδεση του Τοίχου σε σχέση με τον Αρχικό του Όροφο (Αρχικός+1, Αρχικός+2, κ.λπ.), είτε για να τον κάνετε έναν τοίχο σταθερού ύψους (επιλέξτε “Χωρίς Σύνδεση”).
Εάν αργότερα τροποποιήσετε τις θέσεις και τα ύψη των ορόφων των μελετών σας, τα ύψη οποιωνδήποτε συνδεδεμένων Τοίχων θα ρυθμιστούν αυτόματα.

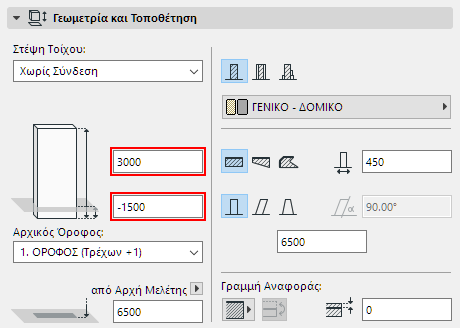

•Προαιρετικά, καθορίστε μία απόκλιση της στέψης Τοίχου από τον όροφο άνω σύνδεσης (το ύψος Τοίχου αλλάζει αναλόγως). Αυτή η τιμή απόκλισης μπορεί να είναι θετική, αρνητική ή μηδέν.
Το πεδίο απόκλιση δεν είναι διαθέσιμο όταν ο Τοίχος δεν έχει άνω σύνδεση.
Ύψος Τοίχου: Γράψτε μία τιμή για το συνολικό ύψος του Τοίχου. Για έναν άνω συνδεδεμένο Τοίχο, αυτό το πεδίο δεν είναι επεξεργάσιμο.
•Η τιμή του ύψους Τοίχου επηρεάζεται από τις άνω και κάτω αποκλίσεις, εάν υπάρχουν.
Αρχικός Όροφος
Δείτε: Αρχικός Όροφος.
Κάτω Στάθμη [από στάθμη Αναφοράς]
Υπολογίζει το τρέχον υψόμετρο της γραμμής αναφοράς Τοίχου, μετρημένου από την στάθμη Αναφοράς (εξ ορισμού, αυτή η στάθμη Αναφοράς είναι η Αρχή Μελέτης).
Αν χρειάζεται, πατήστε στο pop-up βελάκι για να αλλάξετε τη στάθμη Αναφοράς.
Σημειώσεις:
–Οι στάθμες Αναφοράς καθορίζονται στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς.
–Αυτή είναι μία υπολογισμένη τιμή, όχι μία σύνδεση. Εάν αλλάξετε την στάθμη Αναφοράς, το κάτω μέρος του Τοίχου δεν θα αλλάξει τη θέση του.
Κάντε κλικ σε ένα από αυτά τα εικονίδια για να ορίσετε τον Τοίχο ως Βασικό, Σύνθετο (Σύνθετης Δομής), ή Σύμπλοκο (από Διατομή) και στη συνέχεια επιλέξτε ένα χαρακτηριστικό που εκφράζει τις δομικές του ιδιότητες:

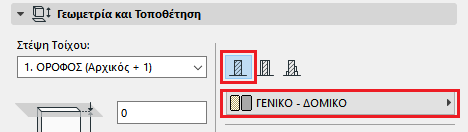

•Για έναν Βασικό Τοίχο: χρησιμοποιήστε το pop-up για να επιλέξετε το Δομικό Υλικό του.

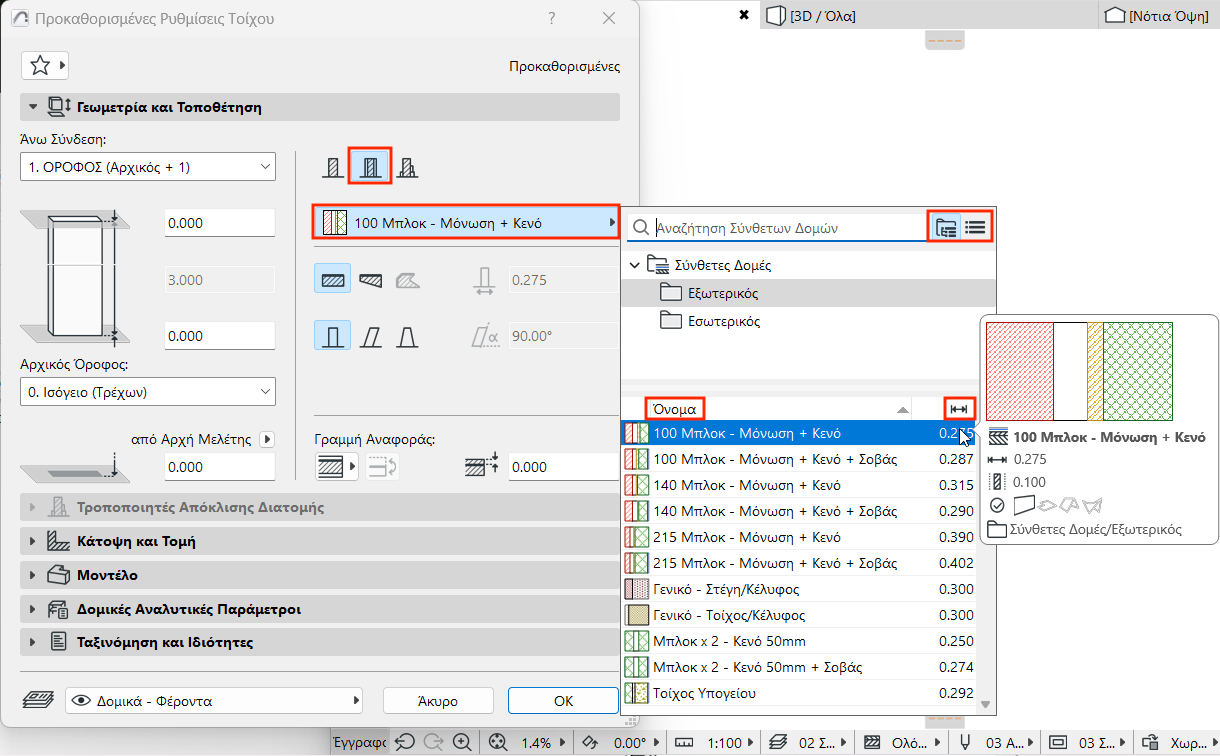

•Για έναν Σύνθετο Τοίχο: χρησιμοποιήστε το pop-up για να επιλέξετε τη Σύνθετη Δομή του.
Σημείωση: Αυτό το pop-up απαριθμεί τις σύνθετες δομές των οποίων η ρύθμιση "Χρήση με" περιλαμβάνει το στοιχείο Τοίχος: βλ. «Χρήση με" - ορίστε τη διαθεσιμότητα της σύνθετης δομής

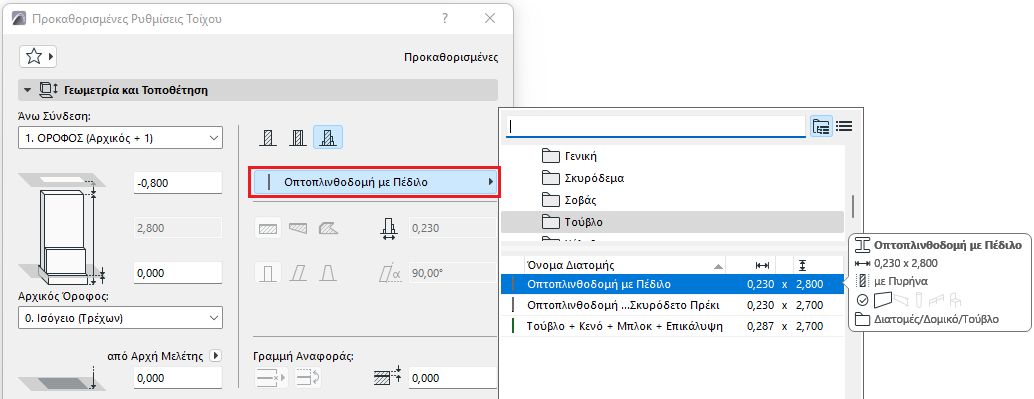

•Για έναν Σύμπλοκο (από Διατομή) Τοίχο: χρησιμοποιήστε το pop-up για να επιλέξετε τη Διατομή του.
Σημείωση: Αυτό το pop-up δείχνει μόνον εκείνες τις Διατομές των οποίων ο έλεγχος “Χρήση με” περιλαμβάνει Τοίχους. Οι Διατομές καθορίζονται στο Επιλογές > Χαρακτηριστικά Στοιχείου > Διαχειριστής Διατομής.
Μέθοδος Γεωμετρίας
Κάντε κλικ σε ένα από αυτά τα τρία εικονίδια για να σχεδιάσετε ένα τοίχο σαν ευθύγραμμο, τραπεζοειδή ή πολυγωνικό.
•Αυτές οι επιλογές δεν είναι διαθέσιμες για Σύμπλοκες Διατομές.
•Η επιλογή "πολυγωνικός" δεν είναι διαθέσιμη για σύνθετους Τοίχους.
Γράψτε μία τιμή για το πάχος του τοίχου.
•Όταν δημιουργείτε έναν τραπεζοειδή τοίχο, είναι ενεργά δύο πεδία πάχους τοίχου: γράψτε μία τιμή για το πάχος κάθε άκρου του Τοίχου.
•Το πάχος σύνθετου τοίχου είναι το σύνολο των επί μέρους στρώσεων που ορίστηκαν στο Επιλογές > Χαρακτηριστικά Στοιχείων > Σύνθετες Δομές. Όταν δημιουργείτε έναν σύνθετο Τοίχο, το πεδίο του πάχους εδώ, είναι σταθερά μη επεξεργάσιμο.
•Το πάχος δεν έχει καμία εφαρμογή στους πολυγωνικούς τοίχους. Αυτό το πεδίο δεν είναι επεξεργάσιμο.
•Το πάχος ενός κεκλιμένου Τοίχου είναι το πάχος του, κάθετα προς το διάνυσμα της κλίσης του:
•Το πάχος ενός διπλά-κεκλιμένου τοίχου ισούται με το πλάτος της βάσης του τοίχου.
Πολυπλοκότητα Τοίχου

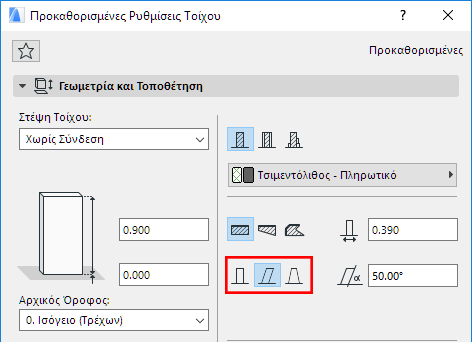

Τα εικονίδια Πολυπλοκότητας Τοίχου σας δίνουν μία επιλογή για τη γεωμετρία του τοίχου: Κατακόρυφος, Κεκλιμένος ή Διπλά-Κεκλιμένος. Οι έλεγχοι Πολυπλοκότητας Τοίχου δεν έχουν εφαρμογή και δεν είναι διαθέσιμοι στους Τραπεζοειδείς και Πολυγωνικούς Τοίχους.
•Για ένα κεκλιμένο ή διπλά-κεκλιμένο τοίχο, γράψτε τις τιμές για την κλίση(εις) σε μοίρες.
Για περισσότερες πληροφορίες, δείτε: Σχεδίαση ενός Κεκλιμένου ή Διπλά-Κεκλιμένου Τοίχου.
Δυνατότητα Αλλαγής Κορυφών Πολυγ. Τοίχου
Αυτό το κουτάκι τσεκαρίσματος είναι ορατό, μόνον όταν η επιλεγμένη μέθοδος γεωμετρίας είναι ο Πολυγωνικός Τοίχος. Ελέγχει την εμφάνιση των περιγραμμάτων των τοίχων κατά τη σύνδεση τέτοιων τοίχων με άλλους, απλούς τοίχους.
Για περισσότερες πληροφορίες, δείτε: Σχεδίαση Πολυγωνικού Τοίχου (ΠολυΤΟΙΧΟΣ).
Κάντε κλικ σε μία επιλογή για να καθορίσετε τη γραμμή αναφοράς του Τοίχου.
Για περισσότερες πληροφορίες, δείτε: Γραμμή Αναφοράς Τοίχου.
Τοίχος - Πάνελ Κάτοψη και Τομή
Δείτε: Εμφάνιση Στοιχείου σε Κάτοψη και Τομή
Γραμμές Άκρου Τοίχου: Αυτό το pop-up σας προσφέρει τέσσερις τρόπους για την εμφάνιση ενός ελεύθερου τοίχου στην Κάτοψη. Έχετε τη δυνατότητα να εμφανίσετε ή να αποκρύψετε τις γραμμές του ενός ή και των δύο άκρων ενός τοίχου. Ακραία γραμμή είναι η γραμμή του περιγράμματος που είναι κάθετη στον διαμήκη άξονα του τοίχου.
Αυτό το πάνελ επηρεάζει την 3D εμφάνιση του τοίχου.

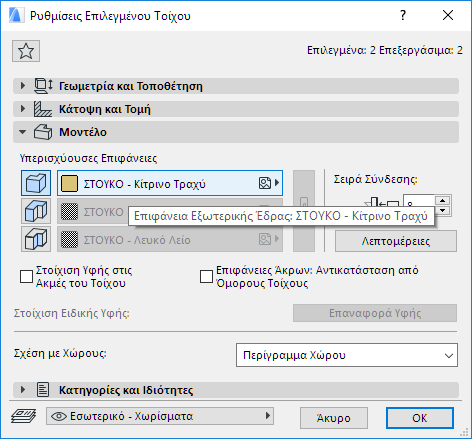

Υπερισχύουσες Επιφάνειες: Κάντε κλικ στο κουμπί-διακόπτη ενός ή και των τριών pop-ups, εάν θέλετε να υπερισχύσουν οι επιφάνειες που ανατέθηκαν σε αυτό το στοιχείο (στο Δομικό Υλικό του). Μπορείτε να χρησιμοποιήσετε τις υπερισχύουσες επιφάνειες των εδρών του Τοίχου (εξωτερική και εσωτερική), και/ή όλα τα Χείλη του Τοίχου.
Δείτε επίσης: Υπερισχύουσες Επιφάνειες Με Βαφέα Επιφάνειας.
Πληροφορίες για την ανάθεση επιφανειών σε έναν ΠολυΤΟΙΧΟ, δείτε: Σχεδίαση Πολυγωνικού Τοίχου (ΠολυΤΟΙΧΟΣ).
•Σε έναν σύνθετο Τοίχο, η “εξωτερική” επιφάνεια είναι η πρώτη στρώση της λίστας της δομής, στις Ρυθμίσεις Σύνθετης Δομής.
•Για έναν Τοίχο από διατομή, υπάρχουν δύο πιθανές υπερισχύουσες επιφάνειες: Επιφάνεια Εξώθησης και Επιφάνεια Άκρων.
Σημείωση: Μπορείτε επίσης να εφαρμόζετε μία Ειδική επιφάνεια σε οποιαδήποτε έδρα(ες) του στοιχείου από διατομή.
Δείτε: Εφαρμογή Ειδικής Επιφάνειας ή Γραμμής σε Πλευρά Διατομής.
Κάντε κλικ στο εικονίδιο αλυσίδα, ώστε η επιφάνεια που επιλέξατε τελευταία να ανατεθεί σε όλες τις έδρες και τα χείλη. Αν αποεπιλέξετε το εικονίδιο αλυσίδα, θα αποκατασταθούν όλες οι επιφάνειες που είχατε επιλέξει ατομικά για κάθε έδρα/χείλος του τοίχου.
Στοίχιση Υφής στα Χείλη Τοίχου: Τσεκάρετε αυτό το κουτάκι για να τοποθετήσετε την αρχή της υφής στην κάτω γωνία του τοίχου. Αυτό μπορεί να είναι χρήσιμο, για παράδειγμα, σε ελεύθερους τοίχους για να αποφύγετε τον κατακερματισμό της υφής στις ακμές.
Δείτε επίσης Στοίχιση 3D Υφής.

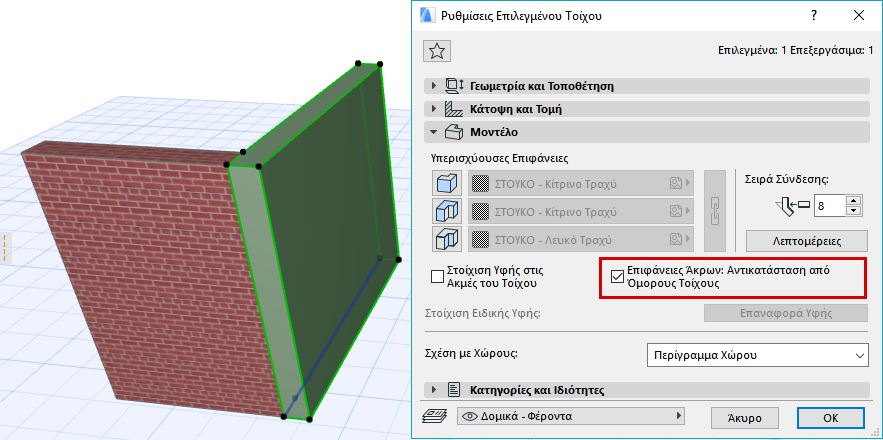

Επιφάνειες Άκρων: Αντικατάσταση από Όμορους Τοίχους: Τσεκάρετε αυτό το κουτάκι εάν θέλετε η ακραία επιφάνεια του επιλεγμένου Τοίχου να πάρει την επιφάνεια του Τοίχου που γειτονεύει.
Σημείωση: Οποιεσδήποτε ρυθμίσεις στη στοίχιση υφής επιφάνειας θα ανακλώνται σωστά και στους δύο τοίχους.
Στοίχιση Ειδικής Υφής: Αν είναι ενεργοποιημένο αυτό το μήνυμα, υποδεικνύει ότι στον επιλεγμένο τοίχο (ήδη τοποθετημένος στη μελέτη) έχει ανατεθεί μία ειδική 3D υφή.
•Σε αυτήν την περίπτωση είναι ενεργό και το κουμπί Επαναφορά Υφής. Πατήστε το για να αποκαταστήσετε την αρχή της Υφής του επιλεγμένου τοίχου.
Σημείωση: Το κείμενο Στοίχιση Ειδικής Υφής χρησιμεύει ως ανατροφοδότηση σχετικά με την κατάσταση του επιλεγμένου τοίχου. Εάν είναι γκρι, δεν έχει ανατεθεί ακόμα καμία ειδική 3D υφή.
Για περισσότερες πληροφορίες, δείτε: Στοίχιση 3D Υφής.
Η Σειρά Σύνδεσης είναι σημαντική όταν
•συναντώνται δύο Τοίχοι των οποίων τα Δομικά Υλικά έχουν την ίδια προτεραιότητα
•3 ή περισσότεροι Τοίχοι συναντώνται σε έναν κόμβο
Ο μεγαλύτερος αριθμός Σειράς Σύνδεσης έχει προτεραιότητα έναντι του μικρότερου.
Όταν 3 ή περισσότεροι Τοίχοι συναντώνται σε έναν κόμβο, η αντίστοιχη Σειρά Σύνδεσης κάθε Τοίχου καθορίζει τους δύο Τοίχους που θα συνδεθούν πρώτοι.
Το κουμπί Λεπτομέρειες ανοίγει έναν διάλογο, στον οποίο ορίζετε την εμφάνιση των τοίχων που κατασκευάζονται από κορμούς.
•Χρήση Τοίχου από Κορμούς: Τσεκάρετε αυτό το κουτάκι για να χρησιμοποιήσετε έναν Τοίχο από Κορμούς.
Σημείωση: Το Archicad υπολογίζει τον αριθμό των κορμών από τα ύψη του τοίχου και της δοκού (κορμός).
•Αρχή με 1/2 Δοκό: Τσεκάρετέ το για να ξεκινήσετε τον τοίχο με μία δοκό μισού ύψους.
•Μορφή Δοκού:
–Τετράγωνοι Δοκοί
–Στρογγυλεμένη στην Εξωτερική Έδρα
–Στρογγυλεμένη στην Εξωτερική Έδρα: Χρησιμοποιήστε δοκούς που είναι στρογγυλεμένες εσωτερικά. Η εξωτερική έδρα του τοίχου θα παραμείνει επίπεδη.
–Στρογγυλεμένη και στις Δύο Έδρες.
•Ακτίνα Δοκού: Διαλέξτε μία επιλογή μέτρησης της ακτίνα της δοκού: από το κέντρο της δοκού ή από το μέσο της απέναντι πλευράς της δοκού.
•Επιφάνεια Οριζόντιων Εδρών:
–Όπως στις Ρυθμίσεις Τοίχου: Πατήστε αυτό το στρογγυλό κουμπί για να εφαρμόσετε την επιφάνεια του Δομικού Υλικού.
–Αντικατάσταση με Επιφάνεια Εξωτερικής/Εσωτερικής Έδρας
Σχέση με Χώρους
