Υπερισχύουσα Επιφάνεια στις Ρυθμίσεις Στοιχείου

Για ένα στοιχείο μοντέλου, η ρύθμιση επιφάνειας εξαρτάται από το Δομικό Υλικό του, το οποίο περιλαμβάνει μία επιφάνεια.

Δείτε: Δομικά Υλικά.

Ωστόσο, για οποιοδήποτε στοιχείο μοντέλου, μπορείτε να αντικαταστήσετε τον ορισμό επιφάνειας του Δομικού Υλικού, και να αναθέσετε μία διαφορετική επιφάνεια (ή επιφάνειες).

Τα GDL αντικείμενα δεν χρησιμοποιούν Δομικά Υλικά, αλλά μπορείτε να αλλάζετε τον ορισμό της επιφάνειάς τους.

1.Επιλέξτε ένα τοποθετημένο στοιχείο ή ανοίξτε τον διάλογο Προκαθορισμένες Ρυθμίσεις για τον τύπο του στοιχείου.

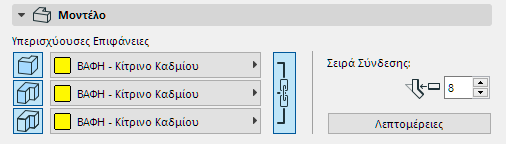

2.Στο πάνελ Μοντέλου, κάτω από τις Υπερισχύουσες Επιφάνειες, πατήστε το διακόπτη ενός ή όλων των pop-ups επιλογής επιφάνειας. Κάθε pop-up αντιστοιχεί σε μία έδρα ή σε μία ακμή του στοιχείου.

Σημείωση: Πατώντας το εικονίδιο Αλυσίδα (“Σύνδεση Επιφανειών”) σημαίνει ότι όλες οι έδρες/ακμές θα χρησιμοποιήσουν μία απλή υπερισχύουσα επιφάνεια. Για να ορίσετε ξεχωριστή επιφάνεια για κάθε απλή έδρα/ακμή, αποσυνδέστε τον ορισμό επιφάνειας κάνοντας ξανά κλικ στην αλυσίδα.

Για να αφαιρέσετε μία υπερισχύουσα επιφάνεια, πατήστε πάλι το κουμπί-διακόπτη. Τώρα, χρησιμοποιείται πάλι η επιφάνεια που έχει οριστεί στο Δομικό Υλικό.

Δείτε επίσης: Υπερισχύουσες Επιφάνειες Με Βαφέα Επιφάνειας.
