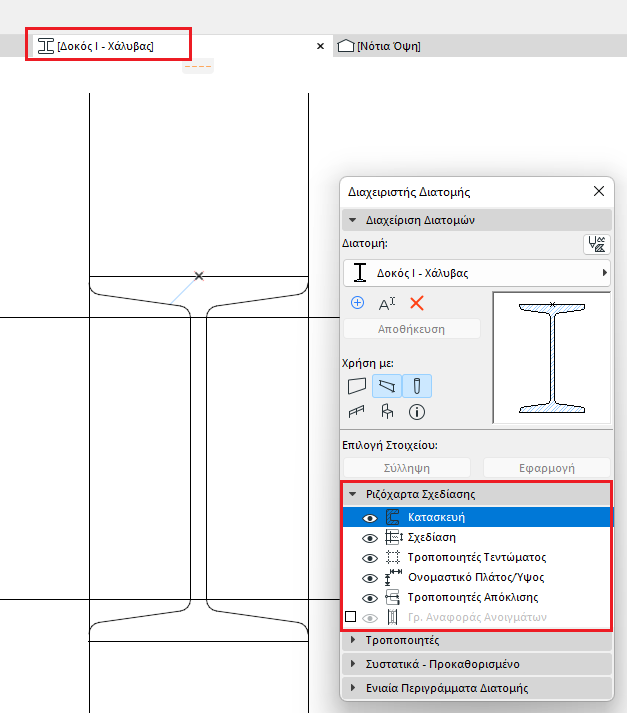

Χρησιμοποιήστε αυτό το πάνελ για εμφάνιση ή απόκρυψη στοιχείων στον Επεξεργαστή Διατομής.
Αυτό το πάνελ είναι ενεργό μόνον όταν είναι ανοικτός ο Επεξεργαστής Διατομής.
Κατασκευή
Εμφάνιση/απόκρυψη Ράστερ ή Χαρ. Σημείων στον Επεξεργαστή Διατομής.
Σχεδίαση
Εμφάνιση/απόκρυψη στοιχείων που σχεδιάστηκαν με οποιοδήποτε άλλο εργαλείο σχεδίασης (π.χ. γραμμές, τόξα, πολυγραμμές) στον Επεξεργαστή Διατομής.
Τροποποιητές Τεντώματος
Εμφάνιση/απόκρυψη Τροποποιητών Τεντώματος στον Επεξεργαστή Διατομής.
Δείτε: Τροποποιητές Τεντώματος.

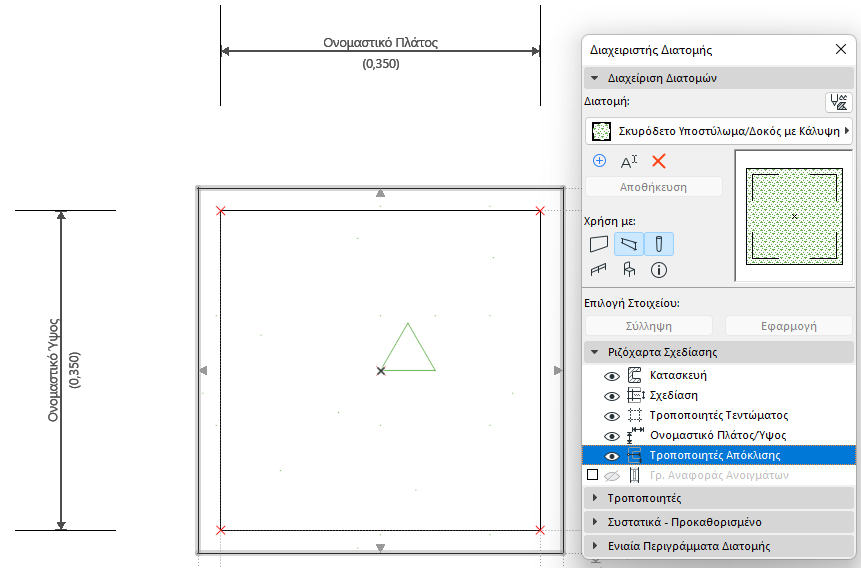

Εμφάνιση/απόκρυψη των διαστάσεων που υποδεικνύουν τα Ονομαστικό Πλάτος και Ύψος της διατομής, στον Επεξεργαστή Διατομής.

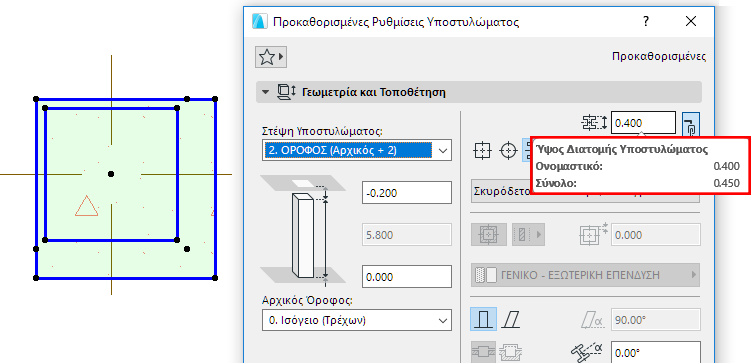

Τα Ονομαστικό Πλάτος/Ύψος - παράμετροι του στοιχείου που μπορούν να απαριθμηθούν - εμφανίζονται στον διάλογο Ρυθμίσεων του Στοιχείου. Αυτές οι τιμές είναι επεξεργάσιμες στις Ρυθμίσεις στοιχείου, εάν τα Τεντώματα Πλάτους ή/και Ύψους της διατομής είναι ενεργοποιημένα στο πάνελ Τροποποιητές.
Δείτε: Ονομαστικό Πλάτος/Ύψος.
Οι διαστάσεις Ονομαστικό Πλάτος και Ύψος μπορούν να επανατοποθετηθούν, κάνοντας κλικ και σύροντας στις γραμμές διάστασής τους. Τα μήκη τους μπορούν να τροποποιηθούν και να ευθυγραμμιστούν με ένα άλλο τμήμα της διατομής - συμπεριλαμβανομένης της εξωτερικής πλευράς του περικλείοντος ορθογωνίου διατομής, κάνοντας κλικ στα άκρα των ονομαστικών διαστάσεων. Εάν τα μήκη δεν είναι τροποποιημένα, τα μήκη τους θα αλλάξουν αυτόματα ώστε να ακολουθήσουν το περικλείον ορθογώνιο των Ράστερ όπως ορίστηκε στον Επεξεργαστή Διατομής.
Τα άκρα Ονομαστικής Διάστασης, όπως οι Τροποποιητές Απόκλισης, μπορούν να συσχετιστούν με κορυφές Ράστερ, αλλά αυτό μπορεί να προκαλέσει υπερβολικό περιορισμό. Σε αυτήν την περίπτωση, θα εμφανιστεί μία προειδοποίηση.
Αντίθετα, το Συνολικό Πλάτος/Ύψος περιλαμβάνει επίσης προσαρμογές σε επίπεδο στοιχείου μέσω των Τροποποιητών Απόκλισης, και αντικατοπτρίζει το συνολικό μέγεθος του περικλείοντος ορθογωνίου του στοιχείου. Το Συνολικό Μέγεθος δεν είναι επεξεργάσιμο στον διάλογο Ρυθμίσεων του στοιχείου, εξαιτίας των περιορισμών των Τροποποιητών Απόκλισης.
Τροποποιητές Απόκλισης
Εμφάνιση/απόκρυψη των διαστάσεων και των τονισμών ανάθεσης πλευράς/κορυφής των Τροποποιητών Απόκλισης.
Ακόμα και εάν έχει ρυθμιστεί σε “απόκρυψη”, ένας επιλεγμένος αυτή τη στιγμή Τροποποιητής Απόκλισης, θα εμφανίζεται πάντα στη λίστα Τροποποιητών.
Δείτε: Τροποποιητές Απόκλισης.

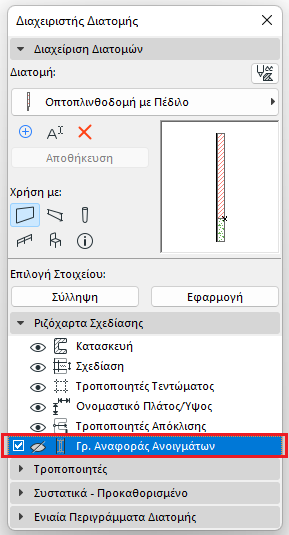

Αναφορά Ανοίγματος (για Σύμπλοκους Τοίχους)
•Τσεκάρετε το πλαίσιο για την εμφάνιση Γρ. Αναφοράς Ανοιγμάτων στον τοποθετημένο σύμπλοκο τοίχο (η γραμμή αναφοράς όπου θα τοποθετηθούν οι πόρτες/παράθυρα).
•Κάντε κλικ στο εικονίδιο μάτι για εμφάνιση/απόκρυψη των Γρ. Αναφοράς Ανοιγμάτων στον Επεξεργαστή Διατομής.
•Εάν είναι απαραίτητο, επεξεργαστείτε, επεκτείνετε ή σπάστε τις γραμμές ώστε να συμμορφώνονται με το σχήμα της διατομής, έτσι ώστε τα ανοίγματα να τοποθετούνται και να προσανατολίζονται στη σωστή θέση.
Αν δεν τσεκάρετε την Αναφορά Ανοίγματος, οι πόρτες/παράθυρα θα τοποθετούνται κατά μήκος του περικλείοντος ορθογωνίου του σύμπλοκου τοίχου.
