Αυτοί οι έλεγχοι είναι στον Διαχειριστή Διατομής (Επιλογές > Χαρακτηριστικά Στοιχείου).
Στο Πάνελ Τροποποιητές, ενεργοποιήστε το Τέντωμα Πλάτους και/ή το Τέντωμα Ύψους. Αυτό σας επιτρέπει να αλλάζετε (αύξηση ή μείωση του πλάτους/ύψους) της εγκάρσιας τομής του τοποθετημένου σύμπλοκου στοιχείου.

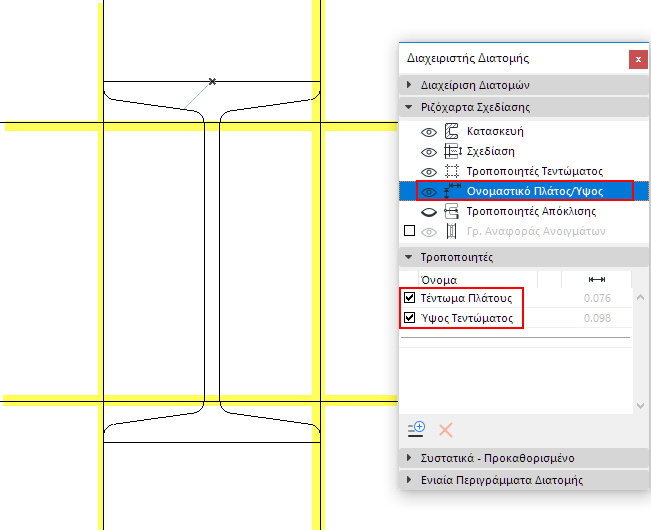

•Για εμφάνιση/απόκρυψη των γραμμών Τεντώματος στον Επεξεργαστή Διατομής, χρησιμοποιήστε τον έλεγχο Τροποποιητές Τεντώματος στο πάνελ Ριζόχαρτα Σχεδίασης. Σε αυτήν την εικόνα, είναι τονισμένοι με κίτρινο χρώμα.
•Οι Τροποποιητές Τεντώματος σημαδεύουν τα όρια της γεωμετρίας που θα τεντωθεί ή θα συρρικνωθεί.
–Για έναν Τοίχο, το ύψος ή το πάχος του
–για μία Δοκό, το ύψος ή το πλάτος του
–για ένα Υποστύλωμα, το ύψος ή το πλάτος της διατομής

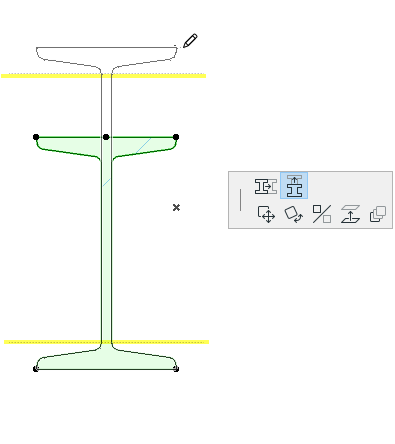

Όταν τεντώνετε γραφικά το τοποθετημένο στοιχείο προς οποιαδήποτε κατεύθυνση, οι Τροποποιητές Τεντώματος εμφανίζονται στο παράθυρο μοντέλου ως οπτική πληροφόρηση.
Οπτική πληροφόρηση Τεντώματος σε Τεντωμένο Μέρος Τοποθετημένης Διατομής
Οι Ρυθμίσεις του στοιχείου αντανακλούν το τέντωμα στις τιμές των παραμέτρων Ύψους/Πλάτους (αιωρήστε τον κέρσορα για να δείτε τις Ονομαστικές και τις Συνολικές τιμές):
Δείτε επίσης: Ονομαστικό Πλάτος/Ύψος.
Σημείωση: Οι Τροποποιητές Τεντώματος υποστηρίζουν μόνο σύμπλοκους Τοίχους, Δοκούς και Υποστυλώματα.
