Αρχή Διατομής στο Παράθυρο Επεξεργαστή Διατομής

Η Αρχή 0,0 που εμφανίζεται στον Επεξεργαστή Διατομής είναι ένα σημαντικό σημείο αναφοράς.

Δεν μπορείτε να μετατοπίσετε την Αρχή Διατομής, αλλά μπορείτε να μετατοπίσετε το ίδιο το σχήμα της διατομής, ώστε να είναι τοποθετημένη σωστά ως προς την Αρχή.

Διατομή Τοίχου

•Εάν η διατομή είναι ενός Τοίχου, η αρχή αντιπροσωπεύει τη θέση της γραμμής αναφοράς του Τοίχου.

Διατομή Υποστυλώματος ή Δοκού

•Για ένα Υποστύλωμα ή μία Δοκό, η αρχή αντιπροσωπεύει τη θέση του άξονα του στοιχείου.

•Στην περίπτωση σύμπλοκων Δοκών που χρησιμοποιούνται στη δομή Σκάλας: για σωστές συνδέσεις, βεβαιωθείτε ότι η Αρχή Διατομής έχει οριστεί στο άνω μέρος του προφίλ/διατομής! (Εναλλακτικά, επιλέξτε μία άνω θέση για το Σημείο Αγκύρωσης).

Δείτε επίσης: Σημείο Αγκύρωσης Δοκού.

Συστατικά Τοιχοπετάσματος

Αυτό εφαρμόζεται όταν η Διατομή είναι ρυθμισμένη για “χρήση με” Στοιχεία Βιβλιοθήκης, και εφόσον τα Στοιχεία Βιβλιοθήκης για συστατικά Τοιχοπετάσματος είναι ρυθμισμένα να χρησιμοποιούν Διατομές (όπως στην AC ΒΙΒΛΙΟΘΗΚΗ).

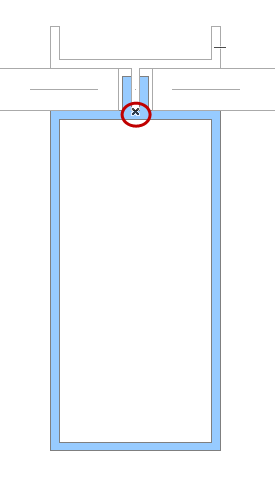

•Εάν η διατομή είναι ενός Πλαισίου Τοιχοπετάσματος, η αρχή βρίσκεται στο εσωτερικό της γυάλινης επιφάνειας. Η καθοδική κατεύθυνση στη διατομή αντιπροσωπεύει την εσωτερική κατεύθυνση του Πλαισίου. Γενικά, η Αρχή Διατομής θα βρίσκεται στο άνω μέσο της διατομής.

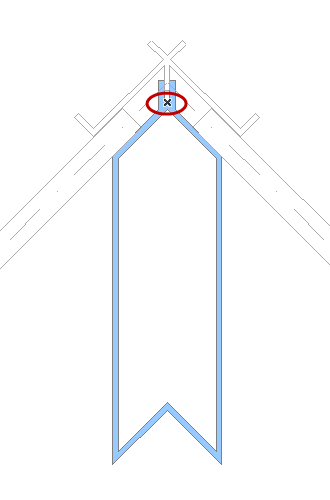

•Εάν η διατομή είναι ενός Γωνιακού Πλαισίου Τοιχοπετάσματος, η αρχή βρίσκεται στο εσωτερικό των γυάλινων επιφανειών, εκεί που αλληλοτέμνονται.

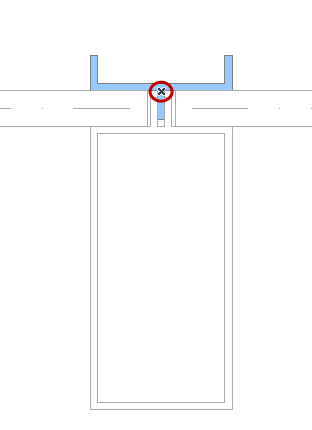

•Εάν η διατομή είναι ενός Καλύμματος Πλαισίου Τοιχοπετάσματος, η αρχή βρίσκεται στο εσωτερικό των γυάλινων επιφανειών, εκεί που αλληλοτέμνονται.

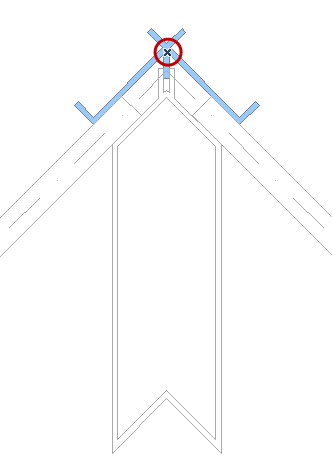

•Εάν η διατομή είναι ενός Γωνιακού Καλύμματος Τοιχοπετάσματος, η αρχή βρίσκεται στο εξωτερικό της γυάλινης επιφάνειας. Η ανοδική κατεύθυνση στη διατομή αντιπροσωπεύει την εξωτερική κατεύθυνση του Πλαισίου.

Δείτε επίσης: Γωνιακά Πλαίσια Τοιχοπετάσματος.
