Αυτές οι ρυθμίσεις είναι διαθέσιμες εάν έχετε επιλέξει ένα τύπο Δομής Δοκού για τον Βραχίονα.
Δείτε: Επιλέξτε Τύπο Δομής.

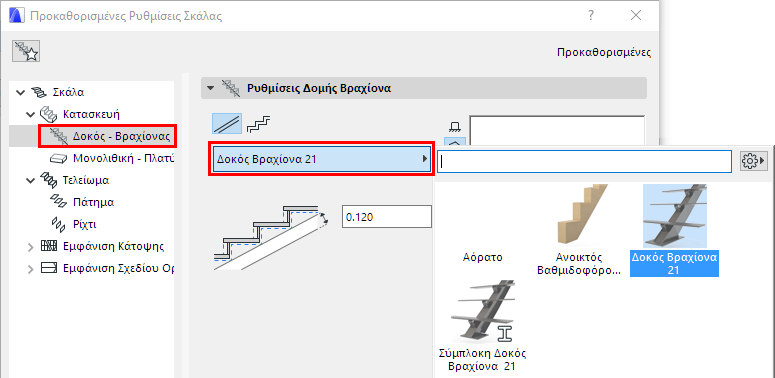

Οι Δομές Δοκού είναι GDL στοιχεία: επιλέξτε ένα συστατικό από το pop-up για να λειτουργήσει ως Δοκός στήριξης (Φορέας).
Τα συστατικά συμπεριλαμβάνουν γενική Δοκό, σύμπλοκη Δοκό και Ανοικτό Βαθμιδοφόρο (δείτε παρακάτω).
Για λεπτομέρειες, δείτε: Ειδικά Υπο-Στοιχεία για Σκάλες και Κιγκλιδώματα.

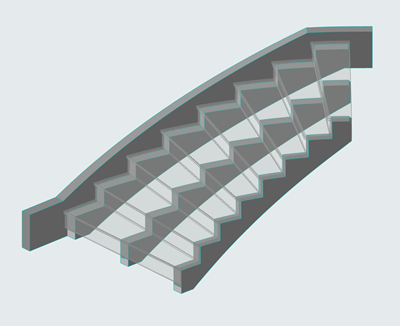

Χρήση Ανοικτού Βαθμιδοφόρου (Δομή: Δοκός - Βραχίονας)

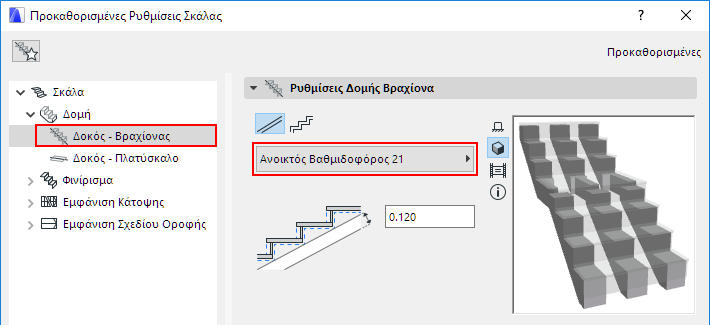

Η δομή “Ανοικτού Βαθμιδοφόρου” είναι διαθέσιμη από την pop-up λίστα συστατικού Δοκός - Βραχίονας.
Χρησιμοποιήστε τις Ρυθμίσεις Συστατικού Δοκού για τη θέση των Βαθμιδοφόρων. Σημειώστε τις επιλογές για εναρμονισμό Πλάτους Ριχτιού είτε με τους Βαθμιδοφόρους (εάν αποκλίνουν), είτε με το Όριο Σκάλας.

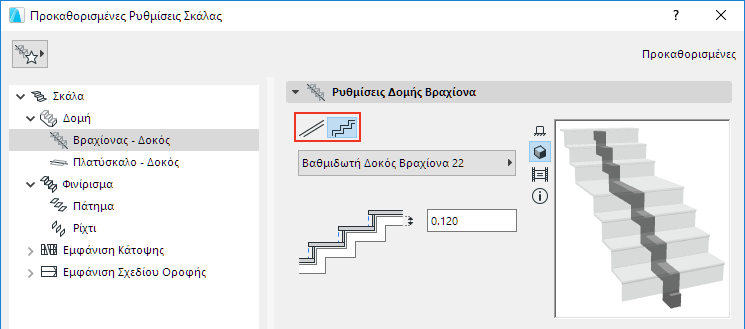

Επιλέξτε Σχήμα
Στις Ρυθμίσεις Βραχίονας - Δοκός, επιλέξτε ένα σχήμα Δομής Δοκού: είτε επίπεδη, είτε βαθμιδωτή. Προσφέρονται επίσης σύμπλοκα συστατικά (από διατομή).
Παρακάτω, εισάγετε μία τιμή για το πάχος Δοκού. Δείτε την οπτική πληροφόρηση στο παράθυρο Προεπισκόπησης.
Δομές Δοκού Βραχίονα: Επίπεδη, Βαθμιδωτή, Σύμπλοκη

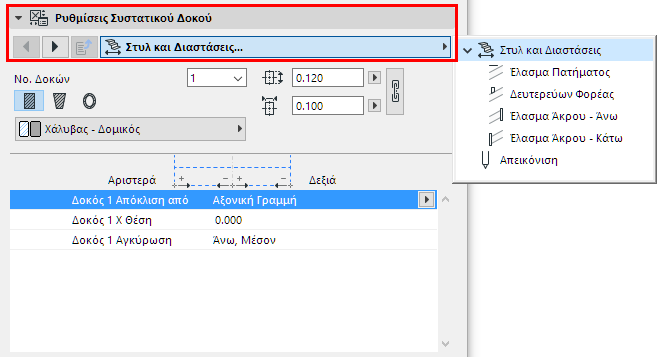

Ρυθμίσεις Συστατικού Δοκού
Χρησιμοποιήστε αυτό το πάνελ με τις καρτέλες του για να ορίσετε τις ρυθμίσεις συστατικού Δοκού.

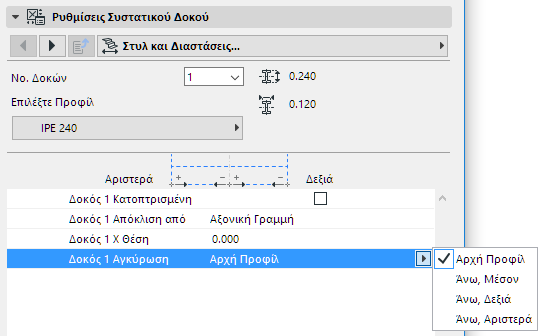

Το Σημείο Αγκύρωσης είναι το άνω μέρος της δοκού: επιλέξτε "Άνω, Αριστερά", "Άνω, Μέσον" ή "Άνω, Δεξιά".
Σημαντικό: Για μία σύμπλοκη Δοκό, το αρχικό σημείο Αγκύρωσης είναι η Αρχή της Διατομής. Για σωστές συνδέσεις, βεβαιωθείτε ότι η Αρχή Διατομής έχει οριστεί στο άνω μέρος του προφίλ/διατομής! Εναλλακτικά, ορίστε ως Σημείο Αγκύρωσης μία από τις “Άνω” επιλογές στο pop-up.
Δείτε επίσης Σύμπλοκος Βαθμιδοφόρος: Ειδικές Επιλογές.
Για ορισμό Διατομής, δείτε Αρχή Διατομής στο Παράθυρο Επεξεργαστή Διατομής.

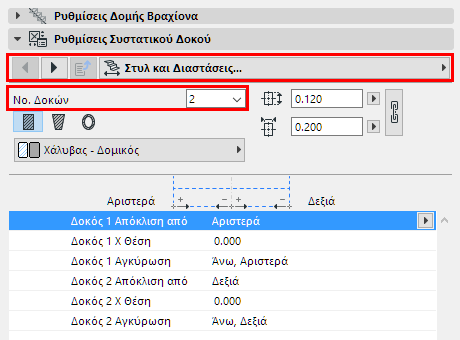

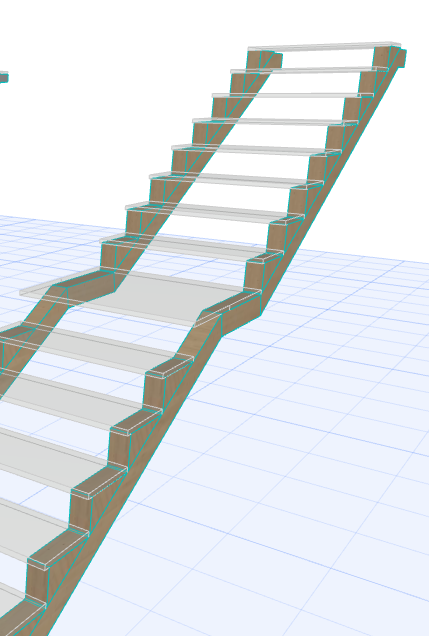

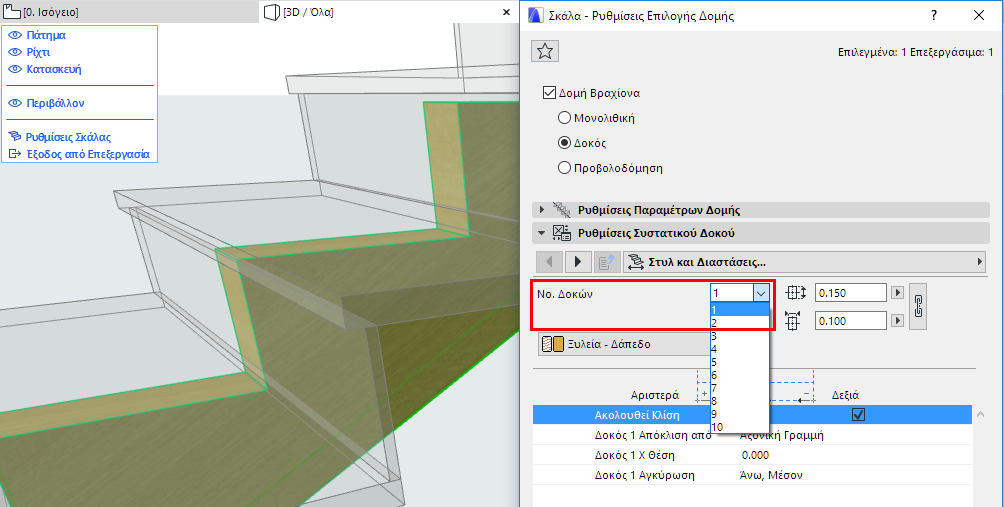

Ορίστε Αριθμό Δοκών
Χρησιμοποιήστε αυτόν τον έλεγχο της σελίδας (Στυλ και Διαστάσεις των Ρυθμίσεων Συστατικού Δοκού) για να προσθέσετε πολλαπλές Δοκούς (έως 10) που θα λειτουργούν ως φορείς της Σκάλας σε όλους τους βραχίονες.
Σημειώσεις:
–Ο αριθμός των Δοκών πρέπει να οριστεί (σε ξεχωριστές σελίδες Ρυθμίσεων) για αμφότερα, Βραχίονα και Πλατύσκαλο.
–Στην φάση Επεξεργασίας, μπορείτε να προσαρμόσετε τον αριθμό των δοκών ανά Βραχίονα ή ανά Πλατύσκαλο, κατά περίπτωση.

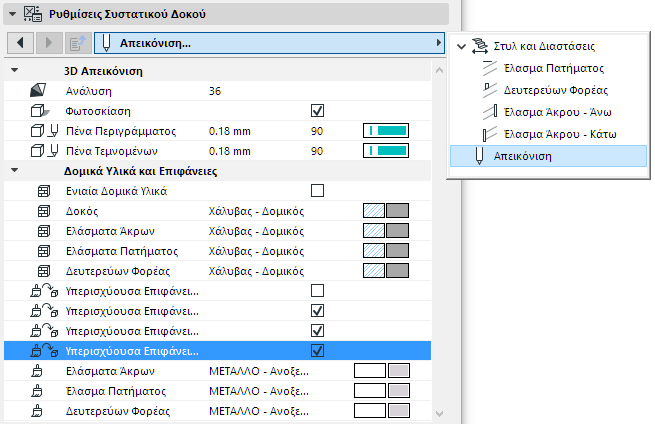

Χαρακτηριστικά και Απεικόνιση Δοκού
Ανάλογα με το συστατικό Δοκού, ρυθμίστε το Δομικό Υλικό του και/ή επιλέξτε ένα Προφίλ. Ρυθμίστε τις τιμές του όπως απαιτείται.
Σημείωση:
–Τα χαρακτηριστικά Δοκού πρέπει να ρυθμίζονται ξεχωριστά για τον Βραχίονα και το Πλατύσκαλο.
–Το κουτάκι τσεκαρίσματος “Ενιαία Δομικά Υλικά” προσδίδει ένα Δομικό Υλικό για όλα τα συστατικά Δοκού (π.χ. Δοκός, Ελάσματα Άκρων, Δευτερεύων Φορέας).
Προσθέστε Ελάσματα Πατήματος και/ή Ελάσματα Άκρων σε Δοκούς
Δείτε επίσης: Προσθέστε Ελάσματα Πατήματος στη Δοκό Πλατύσκαλου.

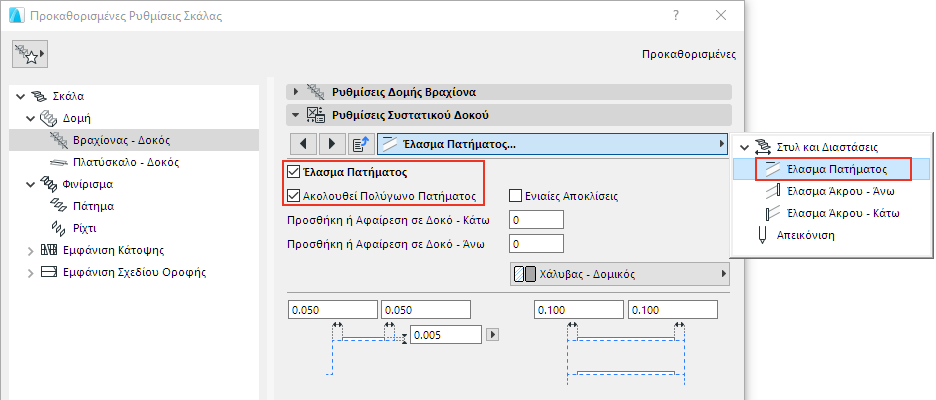

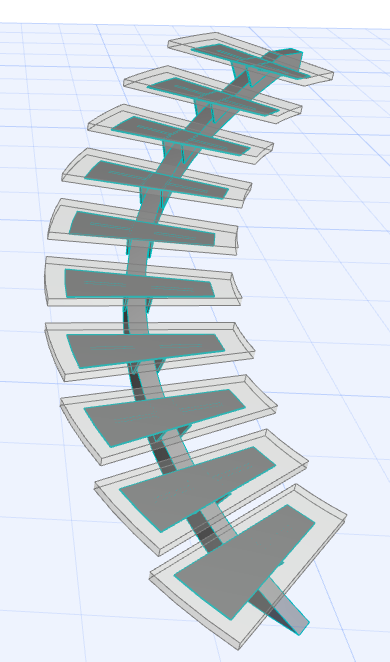

Έλασμα Πατήματος Ακολουθεί Πολύγωνο Πατήματος

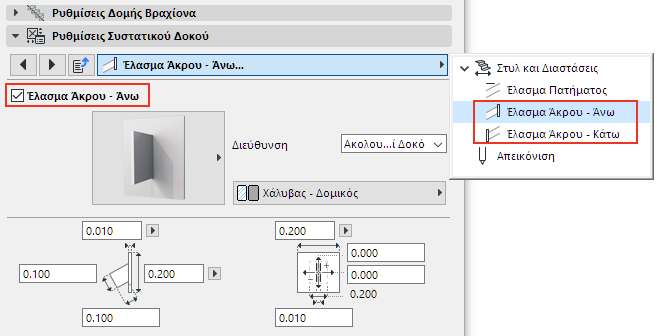

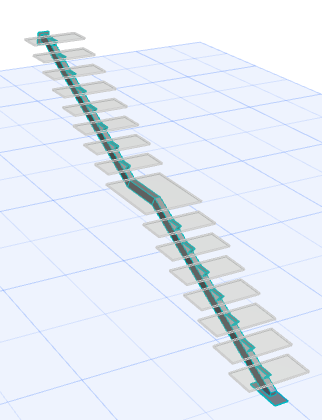

Ελάσματα Άκρων Άνω και Κάτω

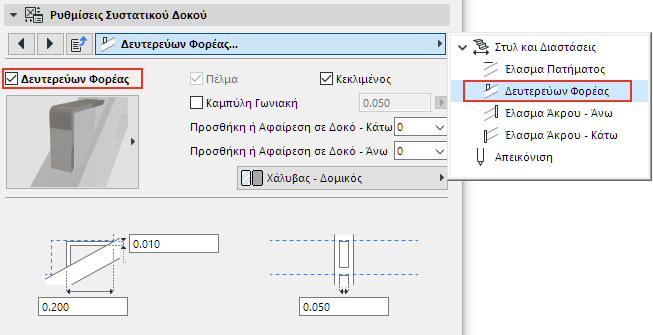

Προσθέστε Δευτερεύοντες Φορείς σε Δοκούς
Για μία Δομή Δοκού Βραχίονα, μπορείτε να προσθέσετε συστατικά που να στηρίζουν τα Πατήματα.

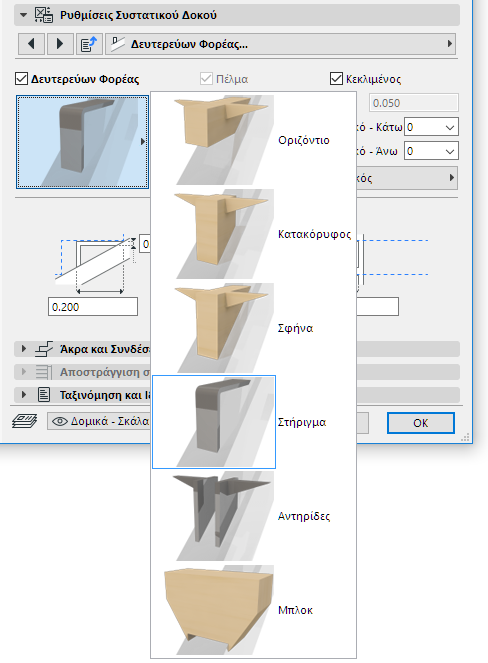

Πηγαίνετε στην καρτέλα Δευτερεύων Φορέας, και τσεκάρετε το κουτάκι Δευτερεύων Φορέας.
Από το pop-up, επιλέξτε και ρυθμίστε το συστατικό που θέλετε.

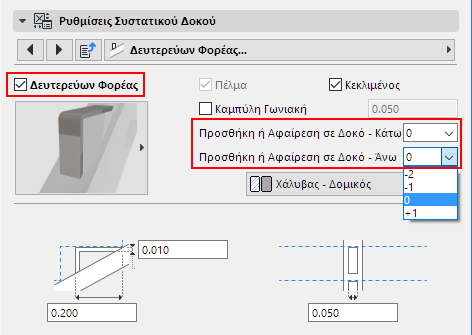

Μπορείτε να ελέγχετε τον αριθμό των φορέων και στα δύο άκρα της δοκού, χρησιμοποιώντας τα pop-ups Προσθήκη ή Αφαίρεση:

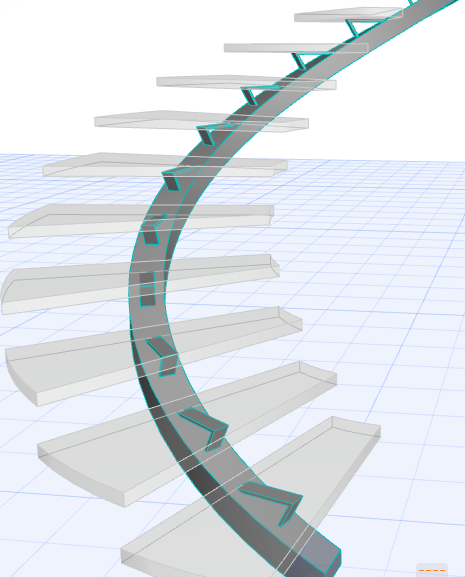

Φορέας Δοκού Βραχίονα, με Δευτερεύοντες Φορείς
