Δημιουργία Νέου Τροποποιητή Απόκλισης - Παράδειγμα
Μία Διατομή μπορεί να περιλαμβάνει πολλούς Τροποποιητές Απόκλισης, και ένας Τροποποιητής Απόκλισης μπορεί να περιλαμβάνει μία ή πολλές διαστάσεις (του ίδιου μήκους). Επίσης, μία μεμονωμένη διάσταση μπορεί να ελέγχει πολλές πλευρές.
Τα ακόλουθα παραδείγματα απεικονίζουν αυτά τα χαρακτηριστικά.

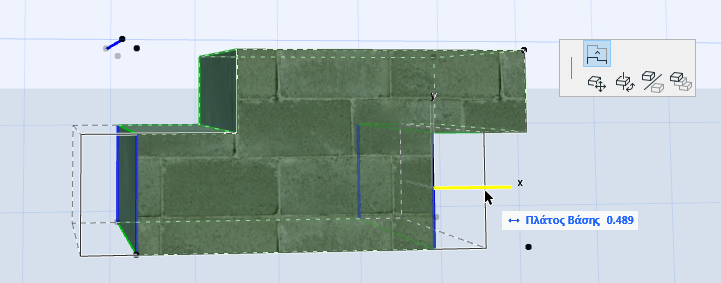

Σε αυτό το παράδειγμα, δημιουργήστε μία διατομή που ονομάζεται Πέδιλο Χείλους Σκυρόδετης Πλάκας. Θα προσθέσετε έναν τροποποιητή που ονομάζεται “Πλάτος Βάσης” για ορισμένες πλευρές αυτής της διατομής: μετά την τοποθέτηση του στοιχείου, θα μπορείτε να τροποποιήσετε γραφικά το Πλάτος Βάσης πλευράς.
1.Στον Επεξεργαστή Διατομής, σχεδιάστε την εγκάρσια τομή, χρησιμοποιώντας το Εργαλείο Ράστερ.

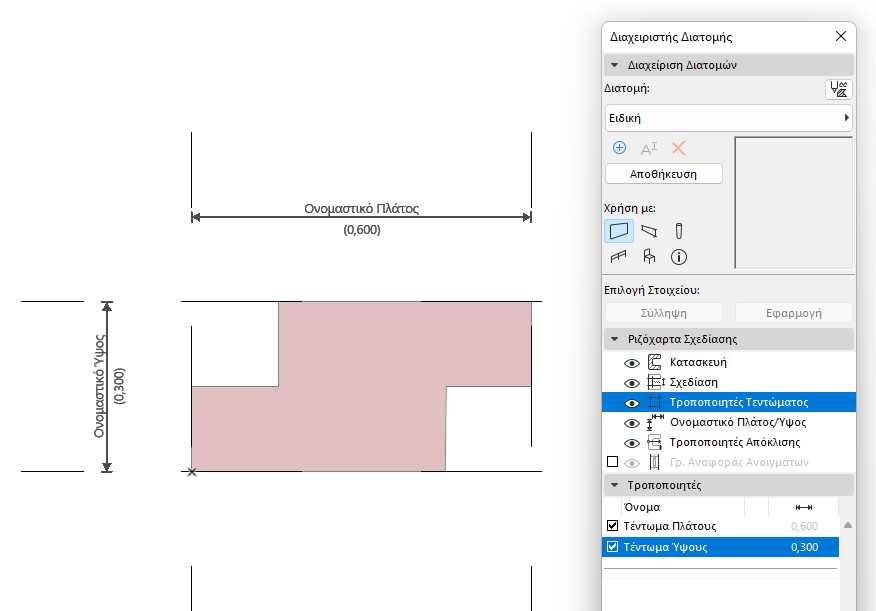

Εμφανίζεται το Ονομαστικό Ύψος και το Ονομαστικό Πλάτος. (Η εμφάνιση του Ονομαστικού Πλάτους/Ύψους έχει ενεργοποιηθεί στο πάνελ Ριζόχαρτα Σχεδίασης.)
Εμφανίζονται επίσης οι Τροποποιητές Τεντώματος. (Η εμφάνιση των Τροποποιητών Τεντώματος έχει ενεργοποιηθεί στο πάνελ Ριζόχαρτα Σχεδίασης.) Εξ ορισμού, οι Τροποποιητές Τεντώματος συμπίπτουν με τις διαστάσεις Ονομαστικού Ύψους/Πλάτους.
Τώρα, δημιουργήστε έναν Τροποποιητή Απόκλισης, με όνομα Πλάτος Βάσης, σε συγκεκριμένες πλευρές διατομής.
2.Στο πάνελ Τροποποιητές, κάντε κλικ στο Νέος Τροποποιητής.

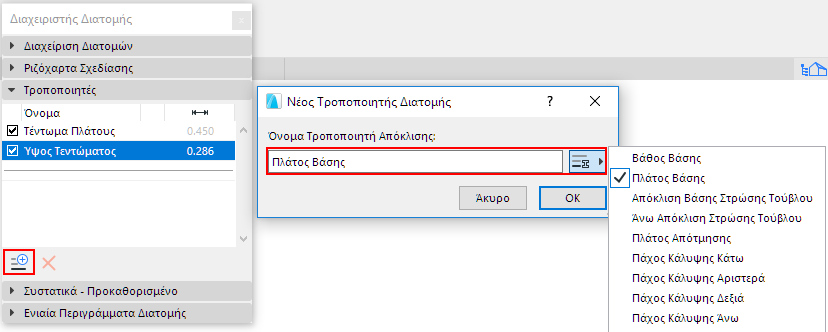

3.Στον διάλογο Νέος Τροποποιητής Διατομής, ονομάστε τον Πλάτος Βάσης.
Ή διαλέξτε ένα υφιστάμενο όνομα από την popup λίστα, εάν αυτή η παράμετρος έχει ήδη οριστεί σε μία άλλη Διατομή της ίδιας μελέτης.

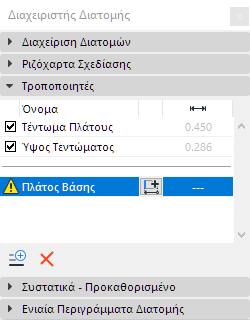

Ο νεοσύστατος τροποποιητής εμφανίζεται στη λίστα Τροποποιητών. Το αρχικό τρίγωνο προειδοποίησης υποδεικνύει ότι αυτός ο τροποποιητής δεν έχει ακόμα κάποιον ορισμό.

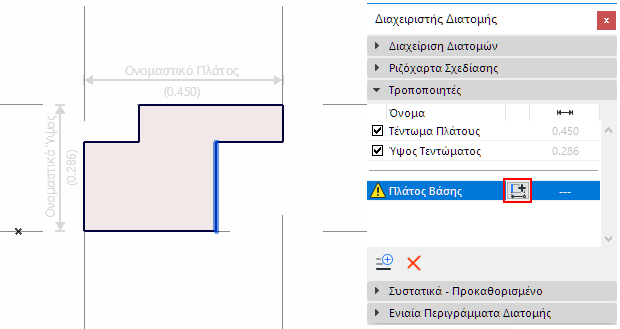

4.Στον Επεξεργαστή Διατομής, βρίσκεστε στη λειτουργία εισαγωγής διαστάσεων. (Εάν δεν είστε σε κατάσταση εισαγωγής διάστασης, πατήστε το κουμπί Προσθήκη Διάστασης Απόκλισης, στο πάνελ Τροποποιητής, όπως φαίνεται εδώ.)
Έχετε αρκετές επιλογές καθορισμού της Διάστασης και της αγκύρωσής της:
•Πλευρά με Κόμβο Αγκύρωσης
•Δύο Πλευρές σε Δύο Κόμβους (Αγκυρωμένη Αυτόματα σε Ακραίους Κόμβους)
•Κόμβος και Κόμβος (με Γειτονική Πλευρά)
Κατά την εισαγωγή, οι διαθέσιμες πλευρές που μπορούν να αποκλίνουν εμφανίζονται μαύρες, ενώ όταν αιωρείται ο κέρσορας εμφανίζονται με μπλε τονισμό.
Πλευρά με Στατικό Κόμβο Αγκύρωσης
1.Κάντε κλικ στην πλευρά που θα αποκλίνει.

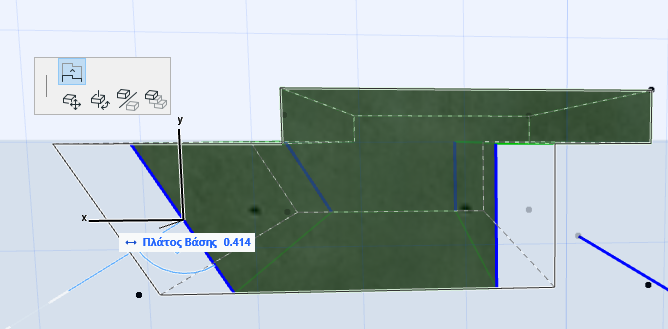

2.Τώρα σύρετε τον κέρσορα: το όνομα παραμέτρου του τροποποιητή εμφανίζεται, και εσείς σύρετε τη γραμμή διάστασής της.

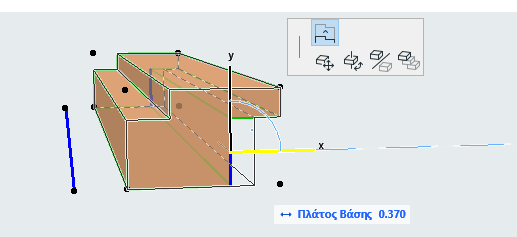

3.Κάντε κλικ σε έναν κόμβο Ράστερ (αυτή είναι η αγκύρωση), στη συνέχεια σύρετε την προκύπτουσα γραμμή διάστασης και κάντε πάλι κλικ για να την τοποθετήσετε.

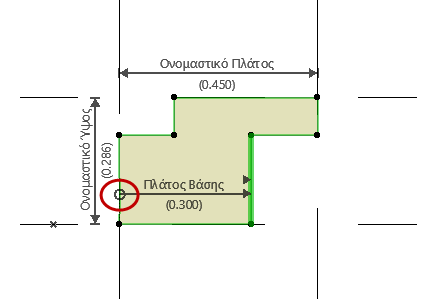

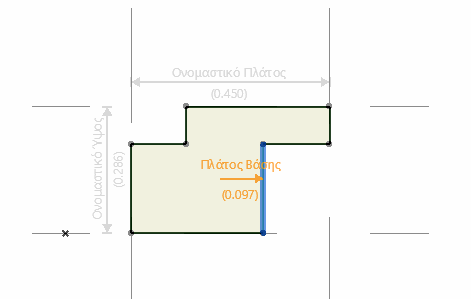

Το αποτέλεσμα: Δημιουργήσατε μία παράμετρο απόκλισης πλευράς η οποία μπορεί να αποκλίνει προς τη δεδομένη κατεύθυνση, αγκυρωμένη στην κορυφή που κάνατε κλικ.

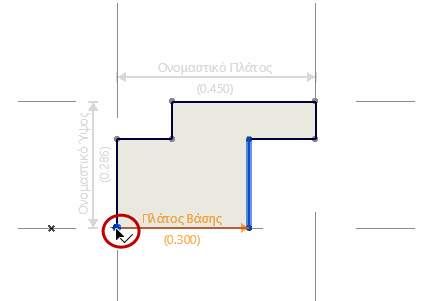

Το πέρας της διάστασης είναι ένας κύκλος, που υποδεικνύει ότι η αγκύρωσή της είναι ένας κόμβος (αντί για ένα στατικό σημείο).
Τροποποιητής: Απόκλιση Μεμονωμένης Πλευράς, Αγκυρωμένη σε Κόμβο Ράστερ
Η αγκύρωση είναι συσχετισμένη με τον Κόμβο Ράστερ, επομένως, εάν αλλάξει η γεωμετρία του Ράστερ της διατομής, το σημείο αγκύρωσης (και επομένως ο τροποποιητής) θα ακολουθήσει αυτές τις αλλαγές.
Πλευρά με Στατική Αγκύρωση

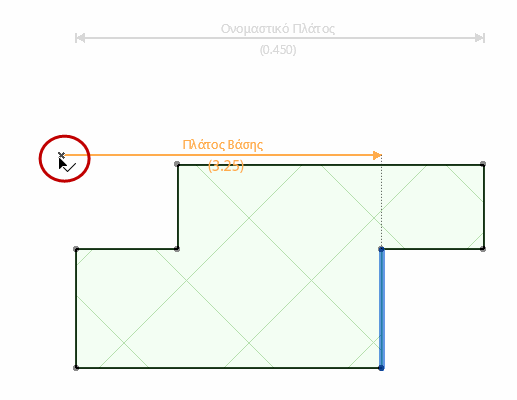

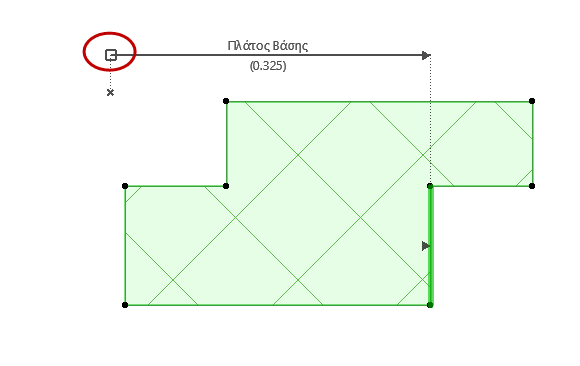

Εναλλακτικά, κάντε κλικ οπουδήποτε στον Επεξεργαστή Διατομής για να δημιουργήσετε ένα στατικό σημείο αγκύρωσης (εδώ, στην αρχή της διατομής).
Στη συνέχεια, σύρετε τη γραμμή διάστασης που προκύπτει και κάντε πάλι κλικ για να την τοποθετήσετε.
Το πέρας της διάστασης είναι ένα τετράγωνο, που υποδεικνύει ότι η αγκύρωσή της είναι ένα στατικό σημείο (αντί για ένας κόμβος).
Δύο Πλευρές σε Δύο Κόμβους

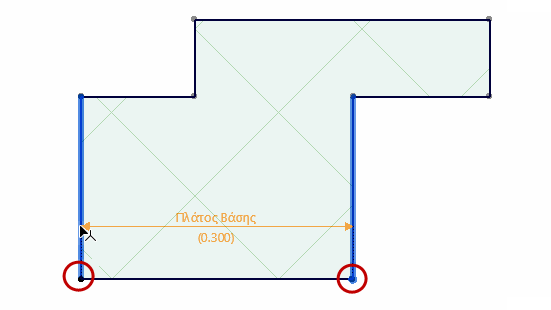

Κάντε κλικ στην πλευρά που θα αποκλίνει, στη συνέχεια κάντε κλικ σε μία δεύτερη πλευρά. Καθώς μετακινείτε τον κέρσορα, η διάσταση βρίσκει αυτόματα τις πλησιέστερες ακραίες κορυφές για να αγκυρωθεί.
Στη συνέχεια, σύρετε τη γραμμή διάστασης που προκύπτει και κάντε πάλι κλικ για να την τοποθετήσετε.

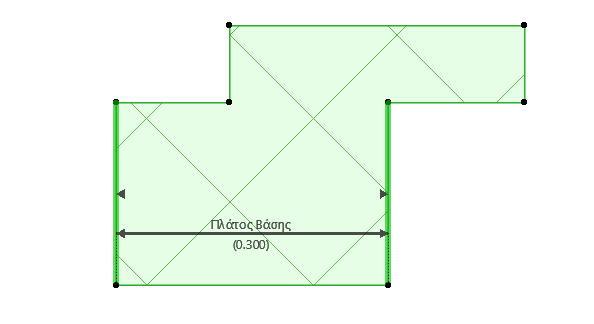

Το αποτέλεσμα: Δημιουργήσατε μία παράμετρο απόκλισης δύο πλευρών. Τροποποιώντας αυτήν την παράμετρο τροποποιείτε και τις δύο πλευρές.
Ο Τροποποιητής Αποκλίνει Δύο Απέναντι Πλευρές
Οι δύο πλευρές που κάνατε κλικ δεν χρειάζεται να είναι παράλληλες.
Κόμβος και Κόμβος με Γειτονική Πλευρά

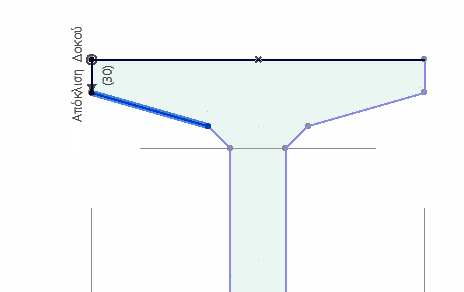

Χρησιμοποιήστε αυτήν τη μέθοδο για να δημιουργήσετε έναν Τροποποιητή του οποίου η αγκυρωμένη Διάσταση δεν είναι απαραιτήτως κάθετη στην πλευρά απόκλισης.

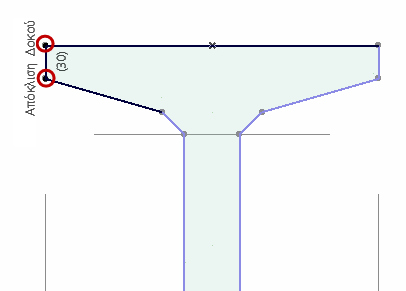

Κάντε κλικ σε δύο κορυφές που αντιπροσωπεύουν τη Διάσταση.
Στη συνέχεια, κάντε κλικ στην πλευρά που θα αποκλίνει. Η πλευρά δεν χρειάζεται να είναι κάθετη στη Διάσταση, αλλά πρέπει να είναι γειτονική με μία από τις δύο κορυφές που κάνατε κλικ.

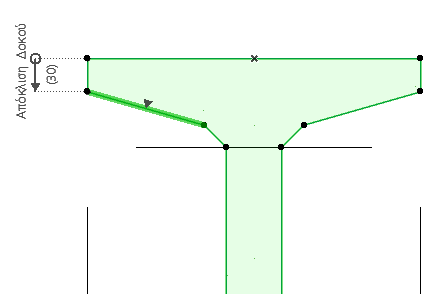

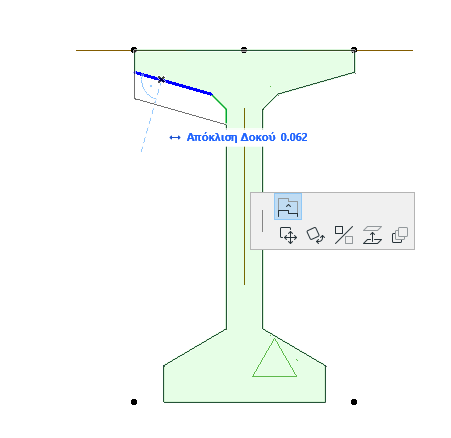

Το αποτέλεσμα: Η πλευρά αποκλίνει καθέτως, αλλά μετράται από τη Διάσταση που καθορίσατε.
