Χρήση Ριζόχαρτων προς Αποφυγή Αλληλοτομιών
Η αλληλοτομία στοιχείων που ανήκουν στην ίδια Ομάδα Αλληλοτομίας Ριζόχαρτου τα συνδέει μεταξύ τους, εφόσον έχουν σχεδιαστεί σωστά.
Εξαίρεση: Δύο στοιχεία που ανήκουν και τα δύο στην ομάδα αλληλοτομίας 0 ΔΕΝ θα αλληλοτμηθούν.
Εξ ορισμού, κάθε ριζόχαρτο είναι ρυθμισμένο στην Ομάδα 1, ώστε όλα τα τεμνόμενα στοιχεία να ενωθούν σύμφωνα με τους κανόνες ομαλής σύνδεσης του Archicad.

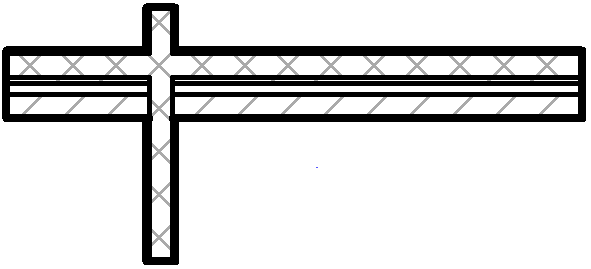

Ριζόχαρτα Τοίχου Έχουν Ίδιους Αριθμούς Ομάδας Αλληλοτομίας: Οι Τοίχοι Συνδέονται
Αποτροπή Συνδέσεων Στοιχείου: Ανάθεση Ξεχωριστών Ομάδων Αλληλοτομίας Ριζόχαρτου
Ίσως θέλετε να αποτρέψετε τις συνδέσεις στοιχείων - για παράδειγμα, για να εμφανίσετε τις λεπτομέρειες των σύνθετων τοίχων. Σε αυτήν την περίπτωση, τοποθετήστε τους τεμνόμενoυς τοίχους σε διαφορετικά ριζόχαρτα, και στη συνέχεια δώστε σε ένα από αυτά τα ριζόχαρτα έναν διαφορετικό αριθμό Ομάδας Αλληλοτομίας Ριζόχαρτου. Στοιχεία σε διαφορετική Ομάδα Αλληλοτομίας Ριζόχαρτου δεν συνδέονται.

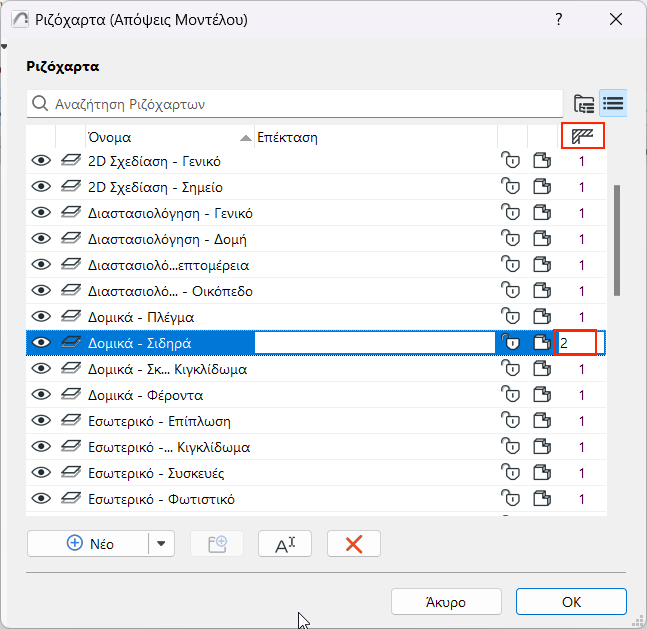

1.Άνοιγμα Ρυθμίσεων Ριζόχαρτων(Έγγραφο > Ριζόχαρτα > Ρυθμίσεις Ριζόχαρτων)
2.Επιλέξτε το ριζόχαρτο ενός από τα στοιχεία διασταύρωσης.
3.Επεξεργαστείτε την τιμή κάτω από το εικονίδιο αλληλοτομίας.

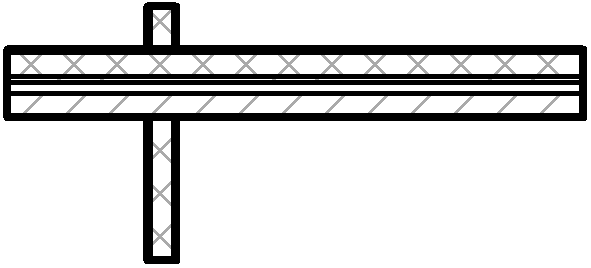

Ριζόχαρτα Τοίχου Έχουν Διαφορετικούς Αριθμούς Ομάδας Αλληλοτομίας: Καμία Σύνδεση
Σημείωση αναφορικά με την Αλληλοτομία σε Κρυφά Ριζόχαρτα: Στοιχεία που διαθέτουν ίδιες ομάδες αλληλοτομίας θα διασταυρώνονται, ακόμα και αν ένα από τα ριζόχαρτα είναι μη ορατό. Αυτό μπορεί να οδηγήσει σε γραμμές που “λείπουν”, οι οποίες υποδεικνύουν μία αλληλοτομία με ένα στοιχείο που βρίσκεται σε μη ορατό ριζόχαρτο. Για να το αποφύγετε, πηγαίνετε στις Ρυθμίσεις Ριζόχαρτων, επιλέξτε ένα από τα ριζόχαρτα και αντιστοιχήστε το σε οποιαδήποτε διαφορετική ομάδα αλληλοτομίας.
Σημείωση: Οι αριθμοί Αλληλοτομίας Ριζόχαρτου δεν έχουν καμία σχέση με τις προτεραιότητες των στοιχείων, απλώς χρησιμεύουν ως ετικέτες για την ομαδοποίηση στοιχείων.
