Αλληλοτομίες και Συνδέσεις Συγκεκριμένων Στοιχείων
Δείτε τα ακόλουθα τμήματα για ιδιαιτερότητες των αλληλοτομιών στοιχείων:
Τοίχος-Δοκός / Τοίχος-Υποστύλωμα / Υποστύλωμα-Πλάκα / Υποστύλωμα-Δοκός, Τοίχος-Πλάκα
Αλληλοτομία Τοίχου-Πλάκας: Τελειώματα Πλάκας και Κατώφλια Ανοιγμάτων
Αλληλοτομίες με εμπλοκή Κελύφους, Στέγης ή Μορφής
Αλληλοτομίες Στοιχείων της Ίδιας Προτεραιότητας
Εξάλειψη Γραμμής Μεταξύ Στοιχείων Μοντέλου
Αλληλοτομίες Πλαισίου Τοιχοπετάσματος
Απαιτεί αλληλοτομία Γραμμών Αναφοράς
Για συνδέσεις Τοίχου με Τοίχο, δεν είναι αρκετό να συγκρούονται οι όγκοι τους: πρέπει να τέμνονται και οι γραμμές αναφοράς τους. Το στοιχείο (ή η στρώση) με Δομικό Υλικό μεγαλύτερης προτεραιότητας, θα "κόψει" εκείνο το στοιχείο (ή την στρώση) που έχει μικρότερη προτεραιότητα.
Για Ίσης-Προτεραιότητας Τοίχους: Ορίστε Σειρά Σύνδεσης

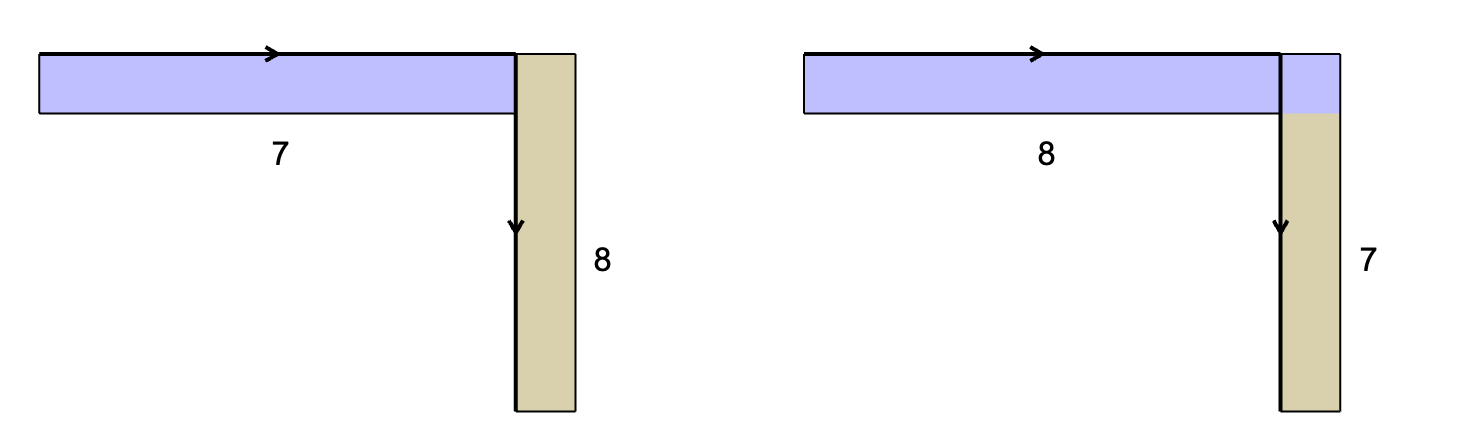

Εάν δύο ή περισσότεροι Τοίχοι συναντώνται (οι γραμμές αναφοράς τους τέμνονται), χρησιμοποιήστε τη Σειρά Σύνδεσης για να ελέγξετε τη σύνδεση σε επίπεδο στοιχείου. Η αλλαγή της Σειράς Σύνδεσης καθορίζει ποιοι δύο Τοίχοι θα συνδεθούν πρώτοι, προτού οι άλλοι μπουν στη διασταύρωση.
Ρυθμίστε τη Σειρά Σύνδεσης στην Παλέτα Πληροφοριών ή στο Πάνελ Μοντέλο των Ρυθμίσεων του Τοίχου.
Απαιτεί Σύγκρουση Γεωμετρίας ή Αλληλοτομία Γραμμών Αναφοράς.
Για μέγιστη ευελιξία στις αλληλοτομίες Δοκού με Δοκό, βεβαιωθείτε ότι οι γραμμές αναφοράς τους τέμνονται. Σε αυτή την περίπτωση, οι Δοκοί δεν είναι απαραίτητο να συγκρούονται πραγματικά. Οι Δοκοί θα τεντωθούν μόνες τους κατά μήκος των γραμμών αναφοράς τους.
Μπορείτε επίσης να συνδέσετε δοκούς με απλή επαφή τους, ακόμα και όταν οι γραμμές αναφοράς τους δεν τέμνονται. Ωστόσο, σε αυτή την περίπτωση οι Δοκοί θα επεκταθούν μέχρι να συναντήσει η μία γραμμή αναφοράς την άλλη και δεν θα συνεχίσουν να εκτείνονται περαιτέρω, κατά μήκος των γραμμών αναφοράς τους. Το στοιχείο (ή η στρώση) με Δομικό Υλικό μεγαλύτερης προτεραιότητας, θα "κόψει" εκείνο το στοιχείο (ή την στρώση) που έχει μικρότερη προτεραιότητα.
Εάν δύο ή περισσότερες Δοκοί συναντώνται (οι γραμμές αναφοράς τους τέμνονται), τότε χρησιμοποιήστε τη Σειρά Σύνδεσης για να ελέγξετε τη σύνδεση σε επίπεδο στοιχείου.

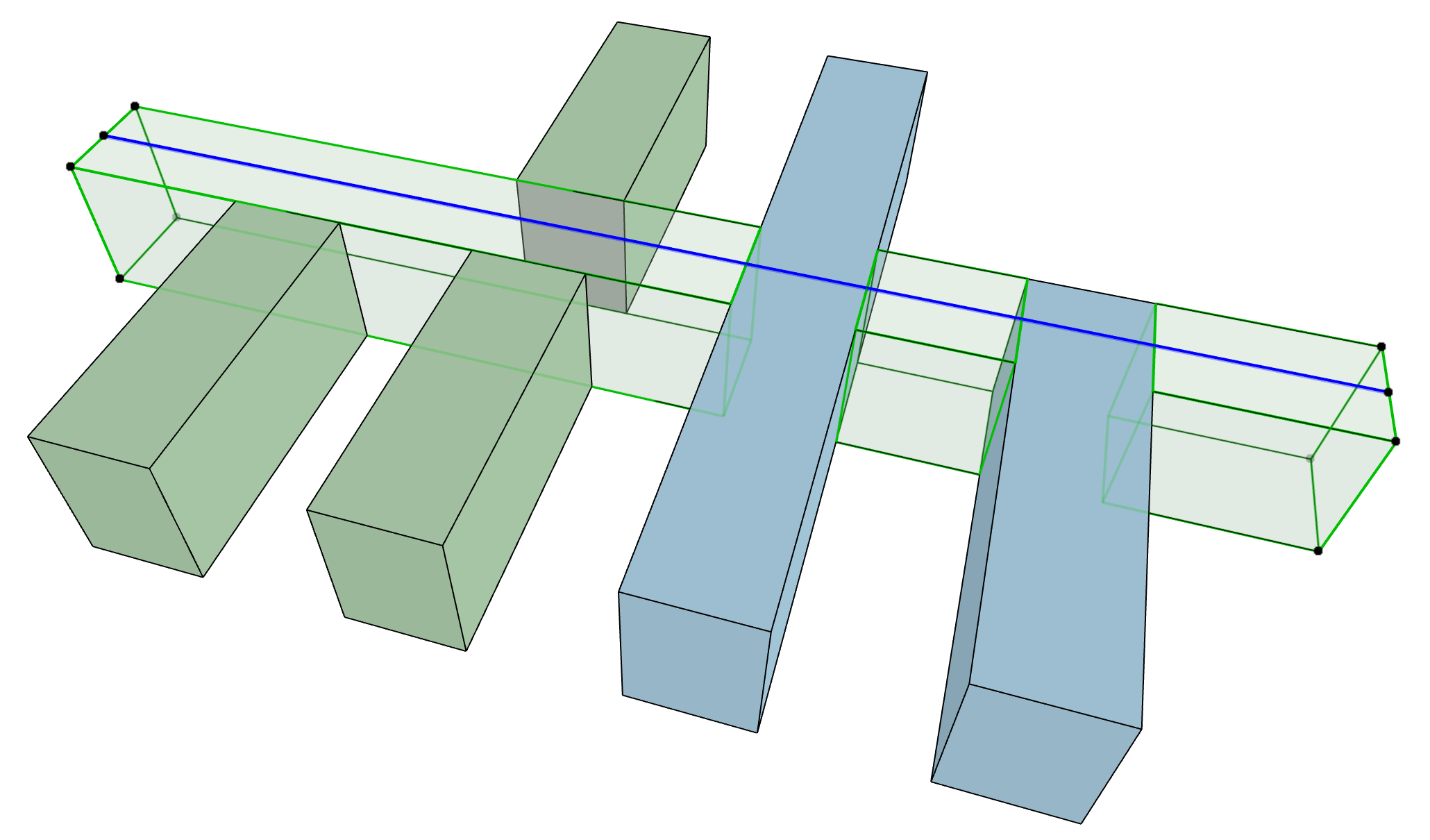

Εδώ, οι Δοκοί χρησιμοποιούν Σειρά Σύνδεσης ως εξής:
•Διαφανής Δοκός = 8
•Ασθενέστερη πράσινη Δοκός = 7
•Ισχυρότερη μπλε Δοκός = 9
Τοίχος-Δοκός / Τοίχος-Υποστύλωμα / Υποστύλωμα-Πλάκα / Υποστύλωμα-Δοκός, Τοίχος-Πλάκα
Απαιτείται Σύγκρουση Γεωμετρίας.
Το στοιχείο (ή η στρώση) με Δομικό Υλικό μεγαλύτερης προτεραιότητας, θα "κόψει" εκείνο το στοιχείο (ή την στρώση) που έχει μικρότερη προτεραιότητα.
Εξαίρεση για αλληλοτομίες Υποστυλώματος με Περιβολή και Σύνθετων Τοίχων:

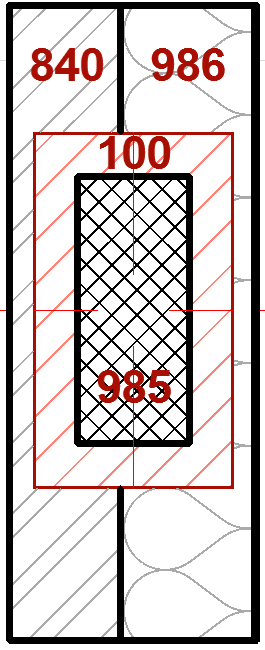

Κατά την τοποθέτηση ενός Υποστυλώματος “με Περιβολή” που τέμνει έναν σύνθετο Τοίχο, το Υποστύλωμα θα εισχωρήσει στις στρώσεις πυρήνα του σύνθετου Τοίχου, ανεξαρτήτως προτεραιότητας στρώσης.
Περιβάλλουσες στρώσεις Τοίχου θα προστεθούν στην επικάλυψη υποστυλώματος στο 3D. Ωστόσο, δεν θα υπολογίζονται στις λίστες.
Αλληλοτομία Τοίχου-Πλάκας: Τελειώματα Πλάκας και Κατώφλια Ανοιγμάτων
Μία ειδική περίπτωση αναφέρεται στη δυνατότητα συνέχειας των τελειωμάτων μεταξύ δωματίων, σε σχέση με το κατώφλι των εσωτερικών ανοιγμάτων.
Όταν ένα Άνοιγμα (Πόρτα ή Παράθυρο) ενός Τοίχου είναι συνεπίπεδο με την άνω επιφάνεια μίας Πλάκας, τότε οι στρώσεις-τελειώματα της Πλάκας θα διαπερνούν τον Τοίχο, ανεξάρτητα από την προτεραιότητα διασταύρωσης της στρώσης (καθ' όλη τη στρώση πυρήνα της Πλάκας). Εάν το Άνοιγμα δεν είναι συνεπίπεδο με την Πλάκα, τότε εφαρμόζονται οι κανονικές συνδέσεις, βάσει προτεραιοτήτων.

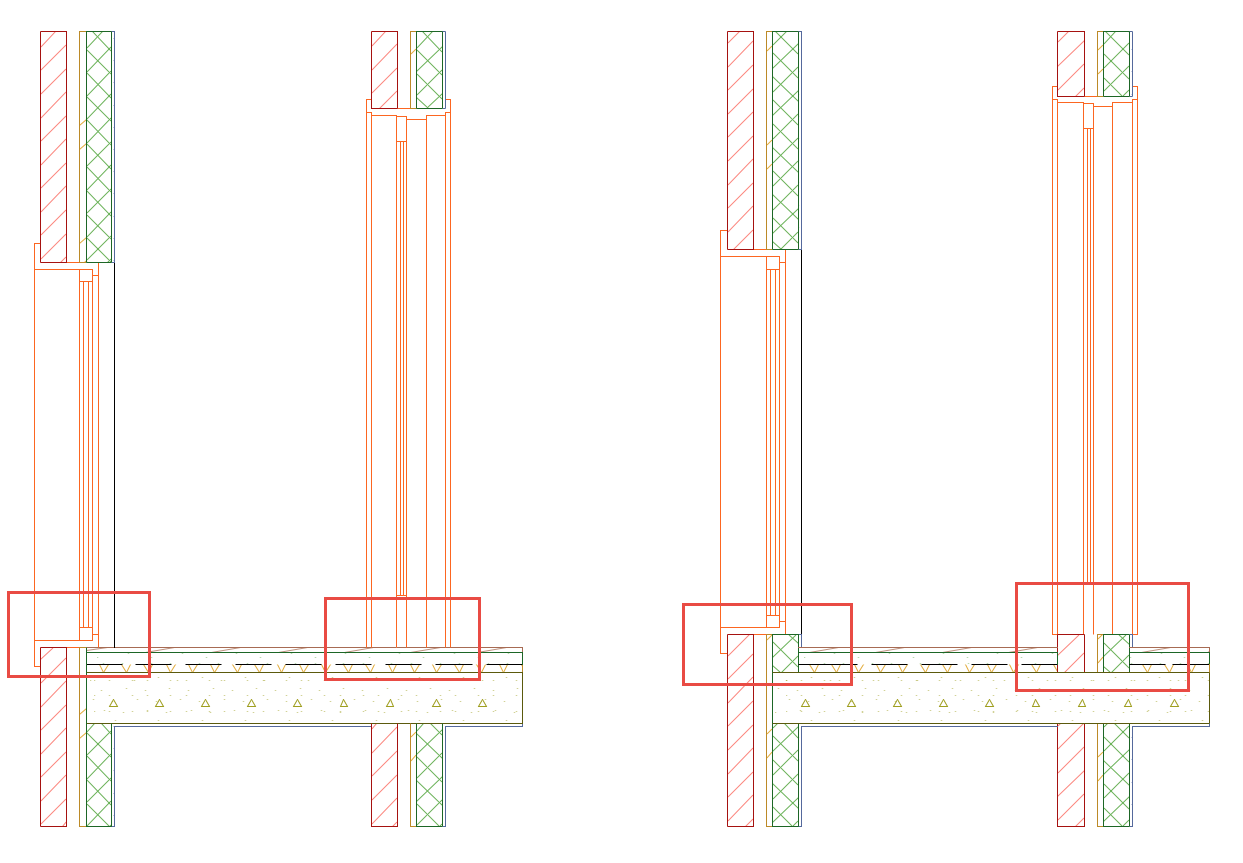

Στην εικόνα:
Αριστερά: Το Παράθυρο και η Πόρτα είναι συνεπίπεδα με την άνω επιφάνεια της Πλάκας. Ως εκ τούτου, η στρώση-τελείωμα της Πλάκας δεν δημιουργεί διασταυρώσεις, βάσει προτεραιότητας, με τις στρώσεις του Τοίχου. Με αποτέλεσμα, η στρώση-τελείωμα της Πλάκας να παραμένει συνεχής.
Δεξιά: Το Παράθυρο και η Πόρτα δεν είναι συνεπίπεδα (βρίσκονται πιο ψηλά από την Πλάκα), επομένως εφαρμόζονται οι κανονικές συνδέσεις, βάσει προτεραιοτήτων, μεταξύ των στρώσεων της Πλάκας και του Τοίχου.
Αλληλοτομίες με εμπλοκή Κελύφους, Στέγης ή Μορφής
Απαιτείται Σύγκρουση Γεωμετρίας και εντολή για Περικοπή ή για Συγχώνευση.
Εάν η αλληλοτομία συμπεριλαμβάνει ένα Κέλυφος, μία Στέγη ή μία Μορφή, πρέπει να χρησιμοποιήσετε την εντολή Σχεδίαση > Σύνδεση > Συγχώνευση Στοιχείων για να πετύχετε σωστές αλληλοτομίες.
Εάν ένα Κέλυφος ή μία Στέγη ενεργεί ως στοιχείο περικοπής (Σχεδίαση > Σύνδεση > Περικοπή Στοιχείων από Στέγη/Κέλυφος) θα συγχωνευτεί με το στοιχείο που περικόπηκε και δεν χρειάζεται να χρησιμοποιήσετε την εντολή Συγχώνευση Στοιχείων για να πετύχετε σωστές αλληλοτομίες.
Στη συγχώνευση, το στοιχείο (ή η στρώση) με Δομικό Υλικό μεγαλύτερης προτεραιότητας, "κόβει" εκείνο το στοιχείο (ή την στρώση) που έχει μικρότερη προτεραιότητα.
Περικοπή Στοιχείων από Στέγη ή Κέλυφος
Συγχώνευση Στοιχείων: Στέγες, Κελύφη, Μορφές
Αλληλοτομίες Στοιχείων της Ίδιας Προτεραιότητας
Όταν αλληλοτέμνονται διάφορα κατασκευαστικά στοιχεία τα οποία έχουν την ίδια προτεραιότητα αλληλοτομίας (για παράδειγμα, στοιχεία που έχουν το ίδιο δομικό υλικό), θα επικρατήσει η ακόλουθη σειρά αλληλοτομίας:

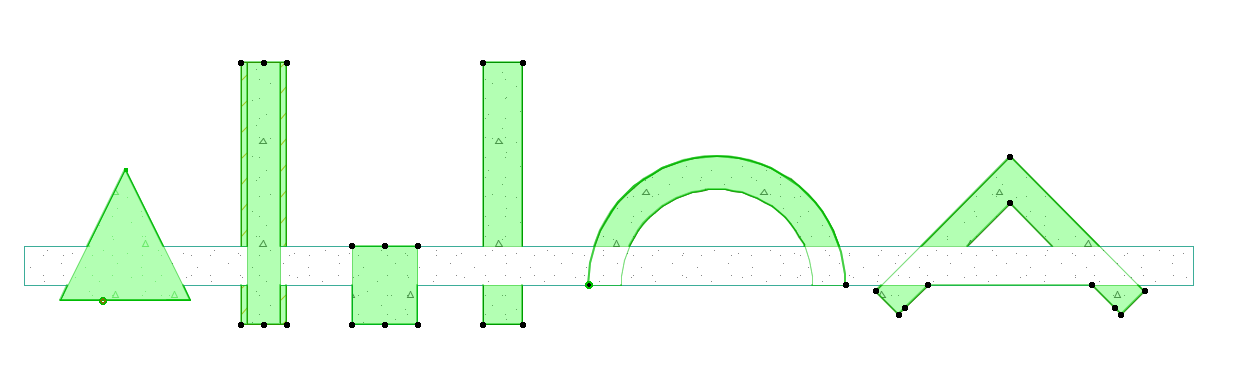

Μορφή > Υποστύλωμα > Δοκός > Πλάκα > Τοίχος > Κέλυφος > Στέγη
Εξάλειψη Γραμμής Μεταξύ Στοιχείων Μοντέλου
Εάν δύο στοιχεία (ίδιου ή διαφορετικού τύπου κατασκευαστικά στοιχεία) συναντώνται σε μία άποψη μοντέλου, όπως Τομή, Όψη και 3D Έγγραφο, τότε εφαρμόζονται οι εξής κανόνες εξάλειψης γραμμής.
•Ίδιο Δομικό Υλικό: Και οι δύο γραμμές εξαλείφονται, οι διαγραμμίσεις συγχωνεύονται οπτικά
•Διαφορετικά Δομικά Υλικά
–Διαφορετικό Πάχος Γραμμής: Η γραμμή με την παχύτερη πένα θα παραμείνει, ανεξαρτήτως Τύπου Γραμμής
–Ίδιο Πάχος Γραμμής, διαφορετικές Γραμμές: Η συνεχής γραμμή θα διατηρηθεί, και οι άλλες γραμμές θα εξαλειφθούν.
|

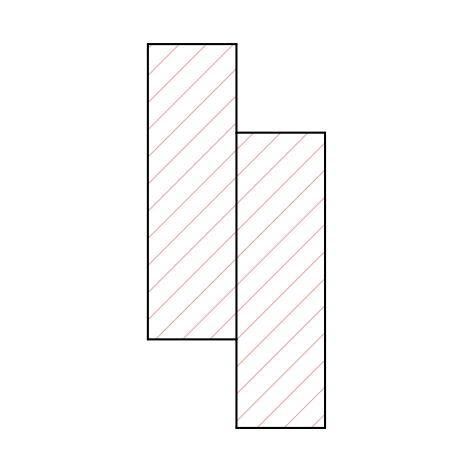

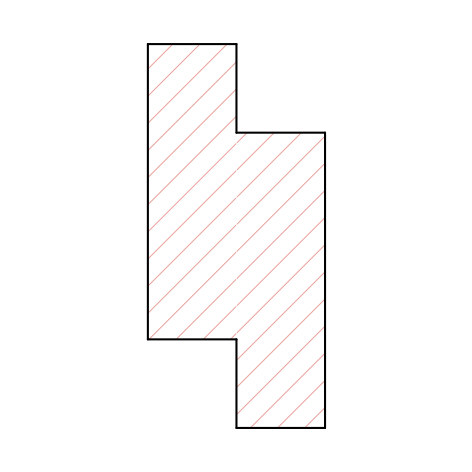

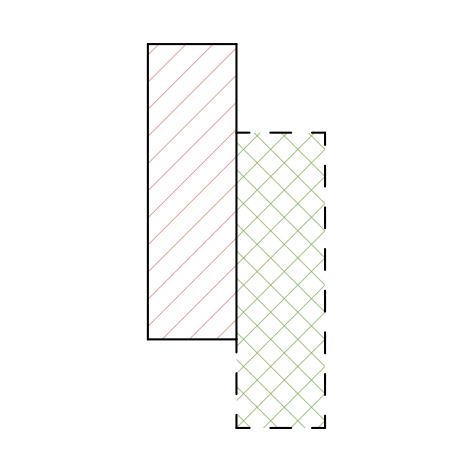

Τοίχοι σε Τομή: Ποιες Γραμμές Εξαλείφονται; |
|
|
Ίδιο Δομικό Υλικό Και οι δύο γραμμές εξαλείφονται |
|
|
Διαφορετικά Δομικά Υλικά Ίδιο Ράστερ Τεμνομένων |
|
|
Διαφορετικά Δομικά Υλικά Ίδια πάχη Γραμμής Η Συμπαγής γραμμή διατηρείται, οι άλλες γραμμές εξαλείφονται |
|
|
Διαφορετικά Δομικά Υλικά Διαφορετικά πάχη Γραμμής Η Παχύτερη γραμμή διατηρείται (ανεξαρτήτως Τύπου Γραμμής) |
|
Σημειώσεις:
–Αυτοί οι κανόνες δεν εφαρμόζονται στην Κάτοψη, όπου σχεδιάζονται όλες οι γραμμές. Για να προσδιορίσετε ποια γραμμή είναι ορατή, μπορείτε να χρησιμοποιήσετε τη Σειρά Εμφάνισης. Δείτε: Σειρά Εμφάνισης.
–Για Σύνθετα και Σύμπλοκα στοιχεία, ο έλεγχος γραμμής είναι προσαρμόσιμος από τον χρήστη στους διαλόγους ρυθμίσεων χαρακτηριστικού.
Εάν το ένα ή και τα δύο στοιχεία δεν χρησιμοποιούν Δομικό Υλικό (π.χ. δύο αντικείμενα), η ανωτέρω λογική εφαρμόζεται στα Ράστερ Τεμνομένων. Επομένως, πανομοιότυπα Ράστερ Τεμνομένων μεταξύ δύο αντικειμένων εξαλείφουν και τις δύο γραμμές.

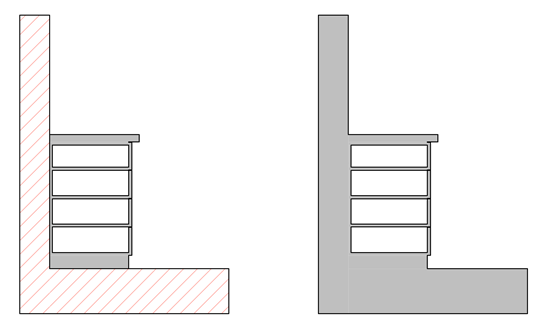

Τοίχος/Πλάκα και Ντουλάπι Κουζίνας σε Τομή - από αριστερά:
Το Ντουλάπι έχει διαφορετικό Ράστερ Τεμνομένων, Το Ντουλάπι έχει το ίδιο Ράστερ Τεμνομένων.
•Εάν θέλετε να διατηρηθεί η γραμμή διαίρεσης, αλλάξτε τον αριθμό Ομάδας Αλληλοτομίας Ριζόχαρτου ενός από τα στοιχεία.
Δείτε: Χρήση Ριζόχαρτων προς Αποφυγή Αλληλοτομιών.
Σε Όψεις και 3D απόψεις, οι γραμμές διαίρεσης μεταξύ δύο στοιχείων θα εξαλείφονται πάντα, όταν:
•έχουν την ίδια επιφάνεια, και
•οι επιφάνειες είναι συνεπίπεδες.

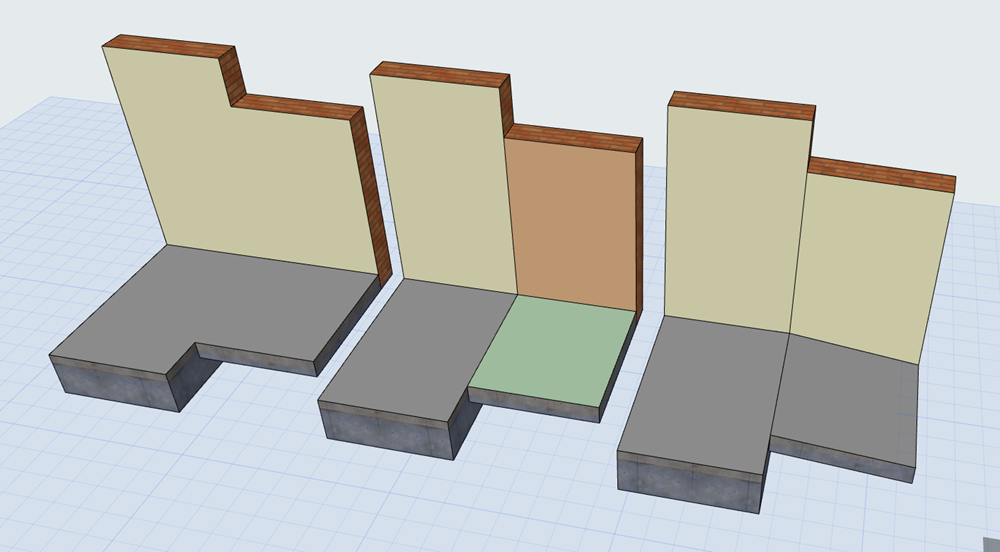

Τοίχοι/Πλάκα/Στέγη σε 3D - από αριστερά: Ίδια Επιφάνεια, συνεπίπεδες. Διαφορετικές Επιφάνειες, συνεπίπεδες. Ίδιες Επιφάνειες, σε διαφορετικά επίπεδα
