Εικονικό Ίχνος: Χρήση Αναφορών για Επεξεργασία και Σύγκριση Απόψεων Μοντέλου και Σχεδίων
Στο Archicad μπορείτε επιλεκτικά να εμφανίζετε ταυτόχρονα δύο διαφορετικές απόψεις, σε οποιοδήποτε παράθυρο μοντέλου ή πινακίδας:
•το Ενεργό Περιεχόμενο, που είναι το τωρινό μοντέλο ή σχέδιο με το οποίο εργάζεστε τη συγκεκριμένη στιγμή (“Ενεργό”)
•την Αναφορά Ίχνους (“Αναφορά”), που επιλεκτικά τοποθετείτε δίπλα, πάνω ή κάτω από το τρέχον Ενεργό περιεχόμενο. Λειτουργεί σαν ένα είδος υποστρώματος, διευκολύνοντας τη σύγκριση πολλών απόψεων/σχεδίων του μοντέλου στην οθόνη.
Η Αναφορά Ίχνους είναι ουσιαστικά ένα προσωρινό βοήθημα σχεδίασης, συνδεδεμένο με το τρέχον ενεργό παράθυρο. Η επιλεγμένη Αναφορά εμφανίζεται σε μία προκαθορισμένη θέση (κατάλληλη για τον τύπο του Ενεργού Περιεχομένου και την Αναφορά).
Τρεις τύποι στοιχείου μπορούν να επιλεγούν ως Αναφορά:
1.Σ-Άποψης: Οποιοδήποτε στοιχείο του Χάρτη Μελέτης του Πλοηγού (εκτός από τα στοιχεία 3D Παράθυρο και Λίστες) μπορεί να οριστεί ως Αναφορά. Το Σ-Άποψης Αναφοράς θα αντανακλά πάντοτε τις τρέχουσες ρυθμίσεις του ενεργού παραθύρου.
2.Απόψεις: Οποιαδήποτε άποψη του Χάρτη Απόψεων του Πλοηγού (εκτός από τα στοιχεία 3D Παράθυρο και Λίστες) μπορεί να οριστεί σαν Αναφορά. Οι ρυθμίσεις άποψης της Αναφοράς είναι ανεξάρτητες από αυτές του ενεργού παραθύρου. Για παράδειγμα, αν αλλάξετε το συνδυασμό ριζόχαρτων στο ενεργό παράθυρο, η Αναφορά δεν θα αλλάξει. Αν διαγράψετε μία άποψη από τον χάρτη απόψεων, η Αναφορά της δεν θα είναι πλέον διαθέσιμη.
3.Πινακίδες (και τα σχέδιά τους).
Για παράδειγμα, μπορείτε να σχεδιάσετε μία λεπτομέρεια στέγης σε ένα παράθυρο Λεπτομέρειας (το Ενεργό Περιεχόμενο), ενώ θα βλέπετε τη σχετική τομή τοίχου σαν μία Αναφορά.

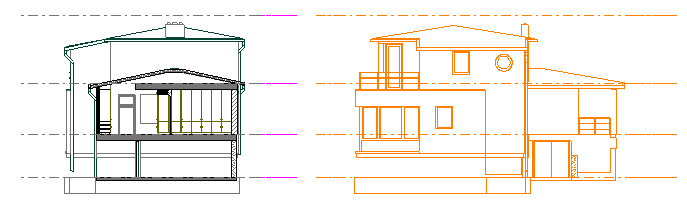

Μία Τομή εμφανίζεται ως Αναφορά δίπλα σε μία άλλη Τομή

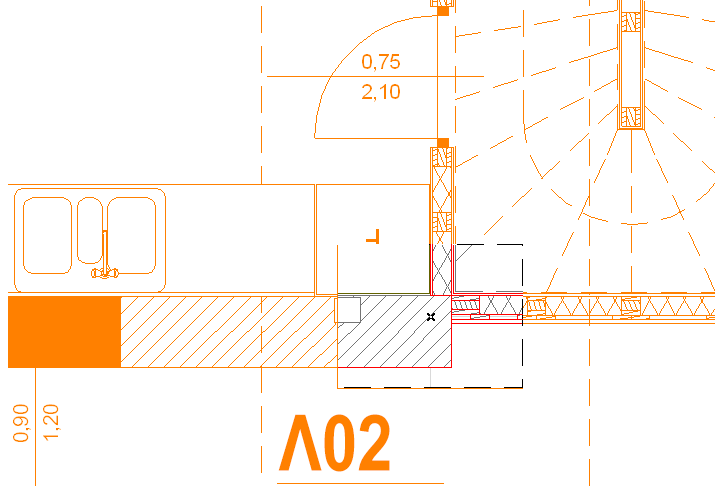

Μία Κάτοψη εμφανίζεται ως Αναφορά κάτω από μία Λεπτομέρεια
Ένα δεδομένο παράθυρο μπορεί να δείχνει κάθε φορά, μόνο μία Αναφορά. Ωστόσο, καθώς πλοηγείστε μεταξύ των παραθύρων της μελέτης σας, μπορείτε να εμφανίζεται άλλη Αναφορά σε κάθε ένα από αυτά:
•Το παράθυρο Κάτοψη έχει μία τρέχουσα Αναφορά για όλους τους ορόφους
•Κάθε Τομή, Όψη, Εσωτερική Όψη, 3D Έγγραφο, Φύλλο Εργασίας, Λεπτομέρεια, Πινακίδα και Γενική Πινακίδα μπορεί να έχει τη δική της μοναδική Αναφορά.
Οι ρυθμίσεις Αναφοράς αποθηκεύονται μαζί με το παράθυρο (για παράδειγμα, κάθε Τομή της μελέτη σας μπορεί να έχει μία Αναφορά διαφορετικού χρώματος και να φιλτράρει διαφορετικά στοιχεία).
Και οι Αναφορές αποθηκεύονται μαζί με το αρχείο μελέτης. Όλες οι παράμετροι που όρισε ο χρήστης και σχετίζονται με την Αναφορά, όπως η λίστα πρόσφατων Αναφορών και τα πρόσφατα επιλεγμένα χρώματα της Αναφοράς, αποθηκεύονται μαζί με τη μελέτη.
Όταν χρησιμοποιείτε την εντολή Εκτύπωση για εξαγωγή ενός παραθύρου μοντέλου ή μίας Πινακίδας, μπορείτε επιλεκτικά να εκτυπώσετε και την Αναφορά που είναι τώρα ορατή.
Όταν τοποθετείτε ένα Σχέδιο σε μία Πινακίδα, τα περιεχόμενα του Σχεδίου δεν θα περιλαμβάνουν την Αναφορά.
Ο χρήστης μπορεί να μετατοπίσει και να στρέψει την Αναφορά όπως θέλει, αν και λογικά οι εξ ορισμού ρυθμίσεις Αναφοράς για κάθε συνδυασμό απόψεων (Ενεργό/Αναφορά), τις στοιχίζουν με ακρίβεια για το συγκεκριμένο περιεχόμενο.
Οι Επιλογές Άποψης στην Οθόνη (μενού Άποψη) επηρεάζουν την Αναφορά, όπως ακριβώς επηρεάζουν και την Ενεργό.
Ο κέρσορας στην Αναφορά, είναι ευαίσθητος σε στοιχεία. Συνεπώς:
•Μπορείτε να χρησιμοποιήσετε την εντολή Σύλληψη Παραμέτρων (Alt +C) στα στοιχεία της Αναφοράς και ακολούθως να μεταβιβάσετε τις παραμέτρους σε ένα στοιχείο της εμφανιζόμενης τη δεδομένη στιγμή (Ενεργό).
•Μπορείτε να χρησιμοποιήσετε την εντολή Καθάρισμα, το Μαγικό Ραβδί και την έλξη σημείων των στοιχείων της Αναφοράς για να επεξεργαστείτε στοιχεία στο Ενεργό.
Εμφάνιση/Κρύψιμο Αναφοράς Ίχνους
Ρύθμιση Χρώματος των Στοιχείων Αναφοράς
Εμφάνιση/Κρύψιμο Στοιχείων στη Αναφορά
Μετατόπιση/Στροφή/Επαναφορά Αναφοράς
Αλλαγή Αναφοράς με Ενεργό: Προσπέλαση Στοιχείων της Αναφοράς για Επεξεργασία ή Αντιγραφή
