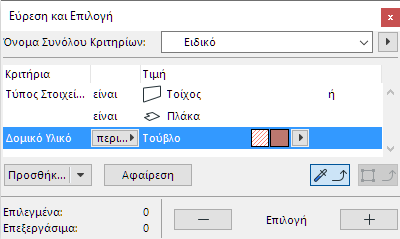

Καθορισμός Κριτηρίων Στοιχείου
Σε πολλές λειτουργίες του Archicad καθορίζετε μία ομάδα στοιχείων, βάσει κριτηρίων, πριν εκτελέσετε τη λειτουργία:
•Εύρεση και Επιλογή
•Κανόνες Υπερισχύοντος Γραφικού
•Ανίχνευση Σύγκρουσης
•Δέσμευση Στοιχείων με Κριτήρια (Teamwork)
•Σχέδια Διαδραστικού Πίνακα
Μπορείτε να διαμορφώσετε αυτά τα κριτήρια είτε χειροκίνητα, είτε χρησιμοποιώντας προκαθορισμένα Σύνολα Κριτηρίων. (Δείτε: Προκαθορισμένα Σύνολα Κριτηρίων)
Αυτή η ενότητα περιγράφει τον χειροκίνητο ορισμό κριτηρίων.
Ο ορισμός κριτηρίων είναι σε μεγάλο βαθμό πανομοιότυπος και στους τέσσερις διαλόγους (Εύρεση και Επιλογή, Κανόνες Υπερισχύοντος Γραφικού, Ανίχνευση Συγκρούσεων, Δέσμευση Στοιχείων βάσει Κριτηρίων).
Ορίστε Πρόσθετο Τύπο Στοιχείου
Καθορισμός Πρόσθετων Κριτηρίων: Παράμετροι και Ιδιότητες

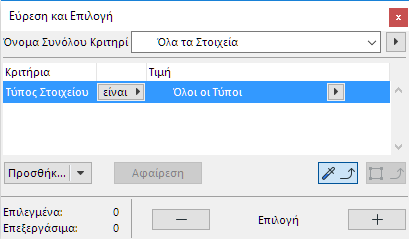

1.Στη στήλη Κριτήρια, η πρώτη σειρά είναι πάντα ο Τύπος Στοιχείου. Κάντε κλικ για να το επιλέξετε.

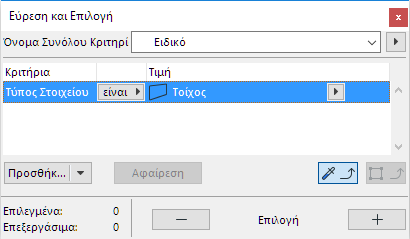

2.Στη στήλη Τιμή, κάντε κλικ στο pop-up και διαλέξτε έναν Τύπο Στοιχείου από τη λίστα (π.χ. Τοίχος).
Ορίστε Πρόσθετο Τύπο Στοιχείου

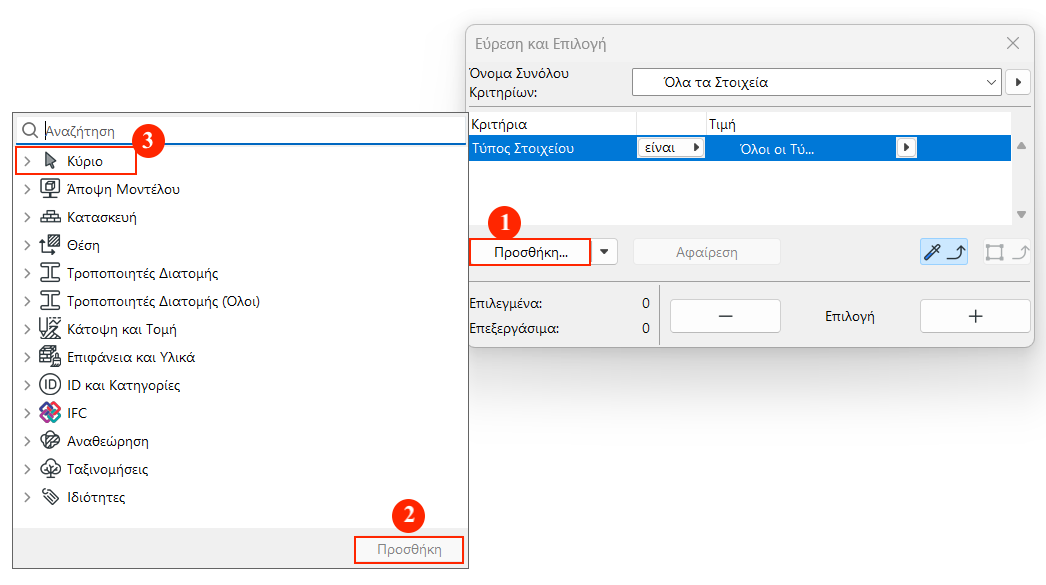

Για να προσθέσετε έναν ή περισσότερους Τύπους Στοιχείων:
1.Κάντε κλικ στο pop-up Προσθήκη
2.Επιλέξτε “Τύπο Στοιχείου” από τη λίστα. (Χρησιμοποιήστε το πεδίο έρευνας, στο άνω μέρος, για να βοηθηθείτε στον εντοπισμό ενός στοιχείου.
3.Κάντε διπλό-κλικ, ή κλικ στο κουμπί Προσθήκη της λίστας για να το προσθέσετε στη Λίστα Κριτηρίων σας.
4.Στη στήλη Τιμή, κάντε κλικ στο pop-up και διαλέξτε πάλι τον Τύπο Στοιχείου από τη λίστα (π.χ. Πλάκα).
5.Χρησιμοποιήστε τον έλεγχο και/ή για περαιτέρω καθορισμό των κριτηρίων Τύπου Στοιχείου.
Καθορισμός Πρόσθετων Κριτηρίων: Παράμετροι και Ιδιότητες

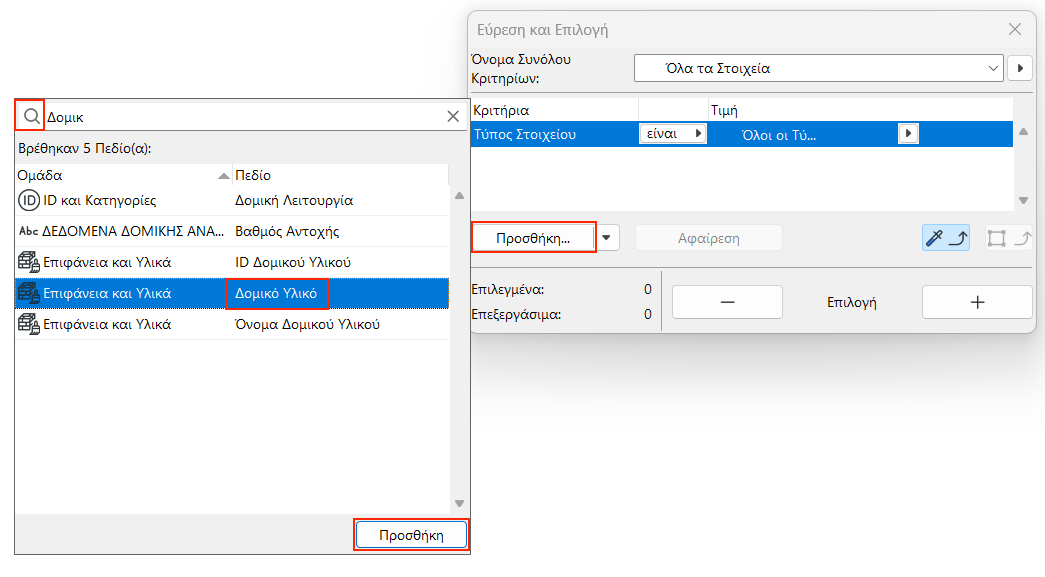

Για να περιορίσετε το πεδίο εφαρμογής, προσθέστε περισσότερα κριτήρια.
1.Πατήστε το κουμπί Προσθήκη για να φέρετε στο προσκήνιο τη λίστα Παράμετροι και Ιδιότητες.
2.Επιλέξτε ένα κριτήριο (χρησιμοποιήστε το πεδίο έρευνας, στο άνω μέρος για να το βρείτε πιο γρήγορα) και στη συνέχεια πατήστε Προσθήκη (ή Enter) για να το προσθέσετε στη λίστα κριτηρίων.
3.Για κάθε πρόσθετο κριτήριο, ορίστε την τιμή του από τα αναδυόμενα παράθυρα (pop-up).
Τα διαθέσιμα κριτήρια εξαρτώνται από τον Τύπο Στοιχείου(ων) που ορίζονται στη σειρά(ές) παραπάνω.

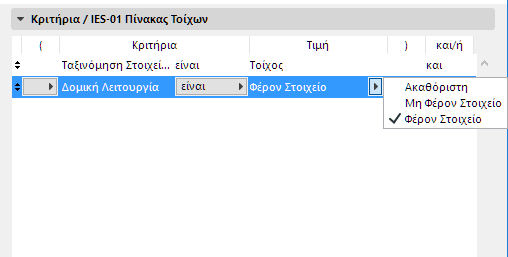

Για παράδειγμα, μπορείτε να περιορίσετε τα κριτήρια που βασίζονται στην Ταξινόμηση Δομική Λειτουργία του στοιχείου (π.χ. Φέρον ή Μη Φέρον Στοιχείο.)
Σημείωση: Όταν καθορίζετε ως κριτήριο το “Ριζόχαρτο” ή τον “Συνδυασμό Ριζόχαρτων”, τότε το πρόγραμμα θα βρει και θα επιλέξει τα στοιχεία που είναι ορατά σύμφωνα με τον δεδομένο Συνδυασμό Ριζόχαρτων.
Χρήση IFC Ιδιοτήτων ή Παραμέτρους Στοιχείου Βιβλιοθήκης ως Κριτήρια
Από το του κουμπιού Προσθήκη, έχετε πρόσβαση σε πρόσθετους τύπους παραμέτρων/ιδιοτήτων:
•IFC Ιδιότητες
Δείτε: Καθορισμός Κριτηρίων Στοιχείου, χρησιμοποιώντας IFC Δεδομένα.
•Παράμετροι Στοιχείου Βιβλιοθήκης (μόνο Σχέδια Διαδραστικού Πίνακα)
Δείτε: Πρόσθετα Κριτήρια και Πεδία: Παράμετροι Στοιχείου Βιβλιοθήκης
